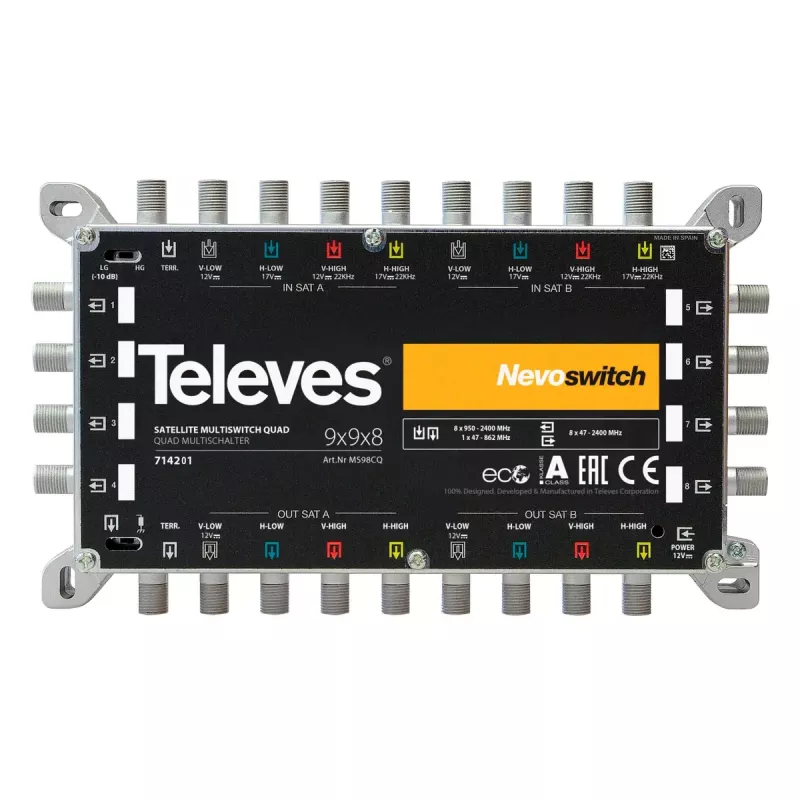

Multiswitch satelitarny Televes 714201 9 wejść 17 wyjść

Multiswitch satelitarny Televes 714201 umożliwia dystrybucję sygnału z dwóch satelitów i anteny naziemnej do wielu odbiorników. Posiada dziewięć wejść (jedno naziemne i osiem polaryzacji satelitarnych) oraz siedemnaście wyjść, obsługując częstotliwości wejściowe od 950 do 2400 MHz. Urządzenie może być instalowane jako terminal w topologii gwiazdy lub używane kaskadowo z prostym przełącznikiem, a zostało zaprojektowane i wyprodukowane w Europie.

Zalety

Ten multiswitch jest kompatybilny z Quad i zawiera generator 22 kHz do optymalnej pracy z konwerterami Quad LNB. Każda grupa ośmiu wyjść użytkownika posiada przełącznik 10 dB Low Gain/High Gain do tłumienia satelitarnych sygnałów wejściowych w razie potrzeby. Urządzenie jest kompatybilne z aplikacjami kanału zwrotnego i oferuje kompaktowe wymiary (208 × 30 × 120 mm) przy niskim poborze prądu (125 mA) przy zasilaniu 12 V.

Zastosowanie

• Dystrybucja sygnałów telewizji satelitarnej i naziemnej do wielu odbiorników w domach lub małych budynkach
• Instalacje wykorzystujące konwertery Quad LNB i konfiguracje wielosatelitarne
• Konfiguracje wymagające połączenia kaskadowego lub dystrybucji terminalowej w topologii gwiazdy

Kluczowe specyfikacje

• Model: Televes 714201
• Wejścia: 9 (1 naziemne + 8 polaryzacji satelitarnych)
• Wyjścia: 17
• Zakres częstotliwości: 950–2400 MHz
• Napięcie zasilania: 12 V
• Zakres poziomu sygnału: 90–112 dBμV
• Pobór prądu: 125 mA
• Wymiary (S×G×W): 208 × 30 × 120 mm
• EAN: 8424450187418

Sposób użycia

Podłącz antenę naziemną do wejścia naziemnego, a dwa konwertery satelitarne LNB do wejść satelitarnych (wszystkie cztery polaryzacje na satelitę). Zamontuj multiswitch w odpowiedniej szafce lub na ścianie, zapewnij zasilanie 12 V i poprowadź kable koncentryczne od wyjść użytkownika do każdego odbiornika. Użyj przełącznika 10 dB LG/HG dla każdej ośmio-wyjściowej grupy, aby w razie potrzeby dostosować tłumienie sygnału satelitarnego. W przypadku instalacji kaskadowych użyj kompatybilnego przełącznika, aby połączyć jednostki według potrzeb.

Zalecenia

Dla stabilnego odbioru sprawdź jakość kabli i integralność złączy, ustaw przełączniki LG/HG zgodnie z poziomami sygnału zmierzonymi przy odbiornikach i upewnij się, że konwerter Quad LNB jest kompatybilny z generatorem 22 kHz. Podczas instalacji przestrzegaj lokalnych norm uziemienia i montażu.
