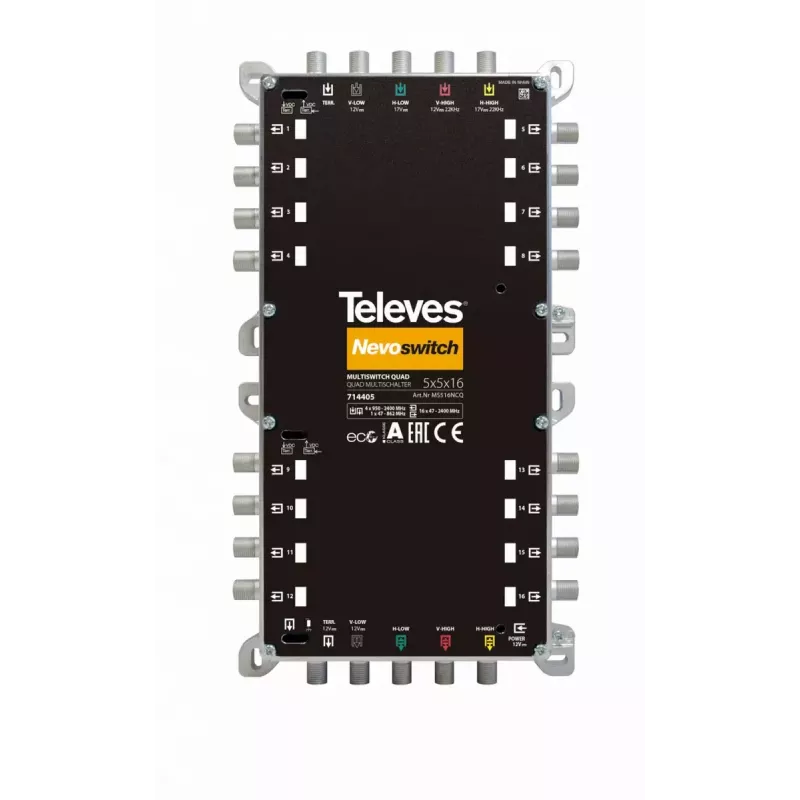

Satellite multiswitch Televes 714405 5 wejść 16 wyjść

Televes 714405 to kaskadowy multiswitch satelitarny kompatybilny z kablami, wyposażony w pięć wejść (jedno naziemne i cztery polaryzacje satelitarne) oraz 16 wyjść użytkowych. Zaprojektowany do dystrybucji sygnałów satelitarnych i naziemnych, model MS516NCQ obsługuje konfiguracje z konwerterami quad LNB i może być instalowany jako urządzenie końcowe w topologii gwiazdy lub zintegrowany w łańcuchu kaskadowym za pomocą prostego przełącznika.

Zalety

Multiswitch obsługuje szeroki zakres częstotliwości 950–2400 MHz i przyjmuje poziomy sygnału wejściowego od 92 do 105 dBµV. Dzięki niskiemu poborowi prądu (105 mA) i 16 niezależnym wyjściom umożliwia jednoczesną dystrybucję sygnału do wielu odbiorników, zachowując integralność sygnału dla każdego wyjścia.

Zastosowanie

• Budynki mieszkalne lub domy wymagające dystrybucji sygnałów satelitarnych i naziemnych do wielu odbiorników
• Instalacje wykorzystujące konwertery quad LNB lub systemy satelitarne kompatybilne z quad
• Systemy dystrybucji kaskadowej, w których łączy się wiele multiswitchy

Kluczowe specyfikacje

• Marka: Televes
• Model / MPN: 714405 / MS516NCQ
• Wejścia: 5 (1 naziemne + 4 polaryzacje satelitarne)
• Wyjścia: 16 wyjść użytkowych
• Zakres częstotliwości: 950–2400 MHz
• Zakres poziomów wejściowych: 92–105 dBµV
• Pobór prądu: 105 mA
• EAN: 8424450172889

Instrukcja użytkowania

Podłącz antenę naziemną do wejścia naziemnego, a wyjścia konwertera quad LNB do czterech wejść satelitarnych. Zasilanie i trasowanie sygnału należy wykonać zgodnie z planem instalacji: używaj urządzenia jako końcowego w topologii gwiazdy, podłączając każde wyjście do odbiornika, lub połącz wiele multiswitchy w kaskadę, korzystając z odpowiedniego punktu przełączania. Zapewnij prawidłowe typy kabli i solidne złącza typu F dla wszystkich połączeń.

Zalecenia

Dla optymalnej wydajności utrzymuj kable zasilające jak najkrótsze, używaj wysokiej jakości kabli koncentrycznych z odpowiednim ekranowaniem i sprawdź, czy poziomy sygnałów wejściowych mieszczą się w określonym zakresie 92–105 dBµV. W konfiguracjach kaskadowych zaplanuj wzmocnienie i tłumienie, aby uniknąć przeciążenia sygnału lub nadmiernych strat.
