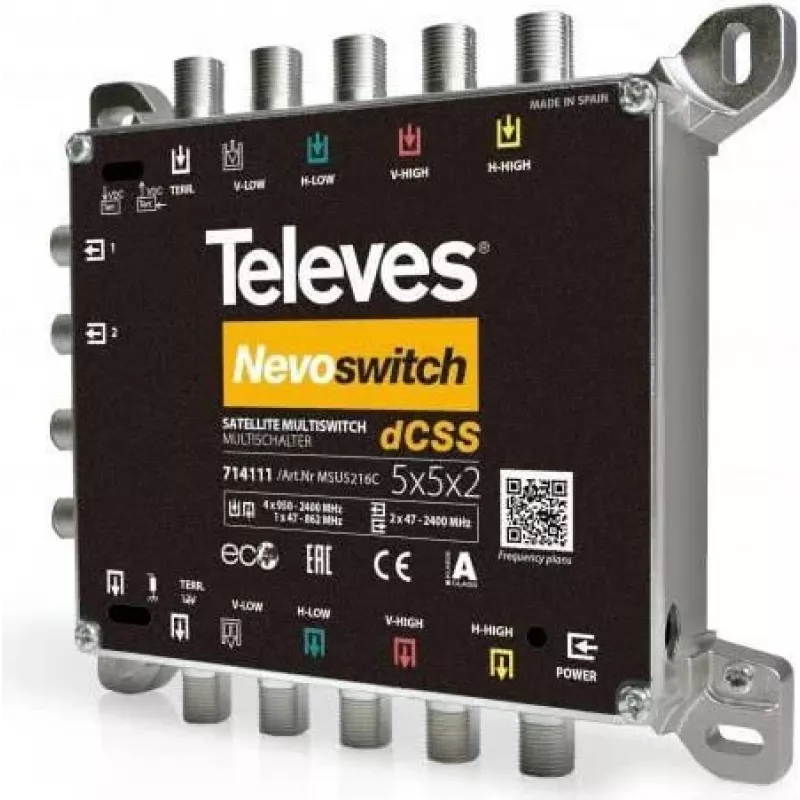

Multiswitch Televes MSU5216C 5 we 2×16 dCSS — multiswitch do dystrybucji sygnału satelitarnego i naziemnego

Televes MSU5216C to multiswitch 5-wejściowy przeznaczony do scentralizowanej dystrybucji sygnałów telewizji satelitarnej i naziemnej. Urządzenie przyjmuje cztery polaryzacje LNB z satelity oraz wejście anteny naziemnej, łącząc je w dwie linie wyjściowe zgodne z dCSS, każda oferująca 16 niezależnych kanałów dla użytkowników. Zaprojektowany do budynków wielorodzinnych i małych instalacji komercyjnych, multiswitch zapewnia stabilne trasowanie sygnału i umożliwia podłączonym odbiornikom dCSS niezależny wybór kanałów w ramach współdzielonej infrastruktury koncentrycznej.

Zalety

Multiswitch obsługuje technologię dCSS na dwóch wyjściach, umożliwiając jednoczesny niezależny wybór kanałów przez wiele odbiorników bez ograniczeń związanych z tradycyjnym podziałem pasma. Kompaktowa obudowa i proste połączenia ułatwiają instalację i zmniejszają wymaganą przestrzeń w szafie. Łączenie sygnałów z wejść satelitarnych i naziemnych eliminuje potrzebę stosowania dodatkowych zewnętrznych sumatorów, a urządzenie jest kompatybilne z powszechnymi topologiami dystrybucji jednokablowej stosowanymi w instalacjach mieszkaniowych i małych obiektach komercyjnych.

Zastosowanie

• Budynki mieszkalne i instalacje wielorodzinne
• Małe hotele, pensjonaty i budynki biurowe
• Współdzielone systemy antenowe, w których wymagany jest niezależny wybór kanałów przez odbiorniki
• Projekty modernizacyjne polegające na wymianie starszych multiswitchów na infrastrukturę zgodną z dCSS

Główne specyfikacje

• Wejścia: 4 polaryzacje satelitarne + 1 antena naziemna
• Wyjścia: 2 linie wyjściowe zgodne z dCSS, każda zapewniająca do 16 niezależnych kanałów
• Technologia: dCSS (cyfrowy przełącznik kanałów) zapewniający niezależny dostęp dla abonentów
• Sumowanie sygnałów: zintegrowany sumator sygnałów satelitarnych i naziemnych
• Forma: kompaktowa obudowa multiswitcha odpowiednia do szaf sprzętowych lub rozdzielczych

Sposób użycia

Zainstaluj multiswitch w centralnym punkcie dystrybucyjnym i podłącz cztery wyjścia LNB do portów wejściowych satelitarnych, a antenę naziemną do wejścia naziemnego. Poprowadź kable koncentryczne z każdego z dwóch wyjść dCSS do wzmacniaczy dystrybucyjnych lub bezpośrednio do pionów obsługujących mieszkania lub pokoje abonentów. Upewnij się, że podłączone odbiorniki obsługują dCSS, aby umożliwić niezależny wybór kanałów; w przypadku odbiorników bez obsługi dCSS obowiązywać będzie konwencjonalne przełączanie. Podczas instalacji należy przestrzegać standardowych zasad bezpieczeństwa i uziemiania dotyczących sprzętu antenowego i dystrybucyjnego.

Zalecenia

Aby zapewnić niezawodne działanie, używaj wysokiej jakości kabli koncentrycznych (75 Ω) z odpowiednim ekranowaniem i, jeśli to możliwe, minimalizuj długości kabli. Sprawdź kompatybilność odbiornika z dCSS i skonfiguruj ustawienia odbiornika zgodnie z wymaganiami operatora satelitarnego lub stacji czołowej. Jeśli poziomy sygnału wymagają regulacji, zastosuj odpowiednie wzmacniacze liniowe lub tłumiki przeznaczone do dystrybucji łączonej sygnału satelitarnego i naziemnego.
