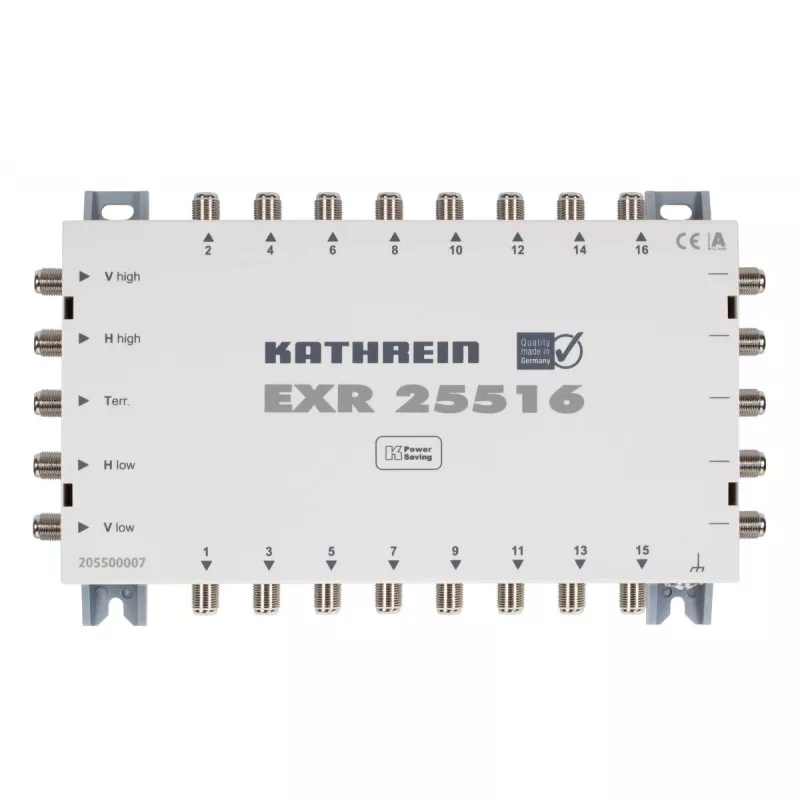

Multiswitch satelitarny Kathrein EXR 25516 5 wejść 16 wyjść

Multiswitch satelitarny Kathrein EXR 25516 zapewnia 5 wejść i 16 wyjść do dystrybucji czterech poziomów polaryzacji/pozycjonowania satelitarnego oraz sygnałów naziemnych do wielu odbiorników. Oferuje tłumienność przesłuchu 25 dB dla sygnałów poziomych i pionowych oraz poziom wyjściowy do 109 dBµV. Kompaktowa obudowa (239 mm × 43 mm × 148 mm) jest przeznaczona do instalacji wewnętrznej i umożliwia kaskadowe rozszerzanie systemu.

Zalety

Multiswitch umożliwia każdemu odbiornikowi korzystanie z pojedynczej linii koncentrycznej (dwóch linii dla odbiorników twin), jednocześnie pozwalając na niezależny wybór pasm poziomych/pionowych i niskich/wysokich z dowolnego odbiornika za pomocą sygnalizacji 14/18 V i 0/22 kHz. Wbudowany wzmacniacz z preemfazą kompensuje tłumienie kabla, aby zminimalizować straty połączeniowe w zakresie satelitarnym. Wysoka separacja między wyjściami redukuje zakłócenia, a ścieżka naziemna pozostaje dostępna nawet przy wyłączonych odbiornikach satelitarnych. Urządzenie obsługuje rozszerzanie przez połączenie przelotowe o 16 połączeń na urządzenie i można kaskadowo łączyć do sześciu urządzeń. Funkcja oszczędzania energii wyłącza napięcie LNB na ostatnim multiswitchu po wykryciu braku aktywności odbiornika.

Zastosowanie

• Budynki wielorodzinne i instalacje wielomieszkaniowe dystrybuujące telewizję satelitarną i naziemną
• Małe obiekty komercyjne wymagające wielu połączeń tunera
• Systemy potrzebujące kaskadowego rozszerzania do sześciu multiswitchy

Kluczowe specyfikacje

• Marka: Kathrein
• Model: EXR 25516 (MPN 205500007, EAN 4063242002191)
• Wejścia: 5 (cztery poziomy satelitarne + naziemne)
• Wyjścia: 16
• Tłumienność przesłuchu: 25 dB (H/V)
• Poziom wyjściowy: do 109 dBµV
• Zakres naziemny: 5–862 MHz pasywny
• Kaskadowanie: do 6 urządzeń; rozszerzanie przez połączenie przelotowe o 16 połączeń każde
• Sterowanie: 14/18 V i 0/22 kHz przełączanie przez kabel koncentryczny
• Instalacja: wewnętrzna
• Wymiary (S × G × W): 239 × 43 × 148 mm

Sposób użycia

Zainstaluj multiswitch wewnątrz i podłącz antenę satelitarną oraz antenę naziemną do wyznaczonych wejść. Poprowadź jeden kabel koncentryczny z każdego wyjścia odbiornika; odbiorniki twin wymagają dwóch linii. Odbiorniki sterują przełączaniem polaryzacji i pasma, wysyłając sygnały 14/18 V i 0/22 kHz przez kabel koncentryczny. W przypadku większych systemów podłącz dodatkowe jednostki EXR 25516 kaskadowo, używając połączeń przelotowych, przestrzegając maksymalnie sześciu urządzeń kaskadowanych i rozszerzając o 16 połączeń na urządzenie. Upewnij się co do poprawnej polaryzacji i bezpiecznych połączeń RF, aby uniknąć utraty sygnału.

Zalecenia

Używaj wysokiej jakości kabla koncentrycznego i dokręcaj złącza typu F zgodnie ze specyfikacjami. Trasy kablowe utrzymuj możliwie najkrócej i stosuj ustawienia preemfazy tam, gdzie to konieczne, aby skompensować tłumienie długich tras. Umieść multiswitch w wentylowanym miejscu wewnętrznym, z dala od wilgoci. W przypadku skomplikowanych instalacji lub rozwiązywania problemów skonsultuj się z wykwalifikowanym instalatorem.
