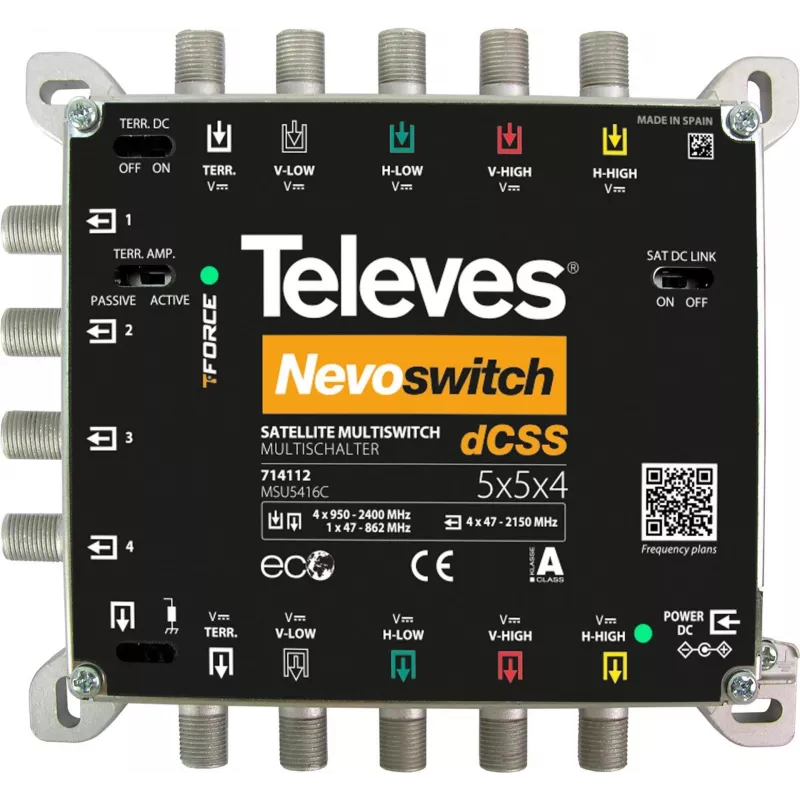

Multiprzełącznik satelitarny Televes 714112 5 wejść 4 wyjścia

Multiprzełącznik satelitarny Televes 714112 posiada pięć wejść (jedno naziemne i cztery polaryzacje satelitarne) oraz cztery wyjścia użytkownika. Obsługuje tryby SCR I (EN50494), SCR II (EN50607) i starsze oraz przyjmuje częstotliwości wejściowe od 950 do 2150 MHz przy napięciu wejściowym od 11 do 20 V. Urządzenie może być używane jako terminal w topologii gwiazdy lub instalowane kaskadowo za pomocą prostego przełącznika. Wbudowana funkcja DCFLEX umożliwia zasilanie multiprzełącznika z dowolnego punktu systemu, co daje instalatorom elastyczność przy wyborze sposobu zasilania.

Zalety

Multiprzełącznik obsługuje zarówno nowoczesne standardy SCR, jak i starsze odbiorniki, zapewniając kompatybilność z szeroką gamą dekoderów. Konstrukcja z pięcioma wejściami (w tym jedno pasywne wejście naziemne) i czterema wyjściami umożliwia niezawodną dystrybucję sygnałów satelitarnych i naziemnych. DCFLEX zapewnia elastyczne opcje zasilania, a urządzenie może być izolowane lub podłączane do kaskady pod względem prądowym, co upraszcza instalację w różnych architekturach systemów.

Zastosowanie

• Małe instalacje telewizji satelitarnej z maksymalnie czterema odbiornikami
• Instalacje wymagające obsługi SCR I (EN50494) lub SCR II (EN50607)
• Instalacje łączące sygnały naziemne i satelitarne
• Topologie multiprzełączników w gwiazdę lub kaskadowe

Kluczowe specyfikacje

• Marka: Televes
• Model: 714112 (MPN MSU5416C, EAN 8424450186695)
• Wejścia: 5 (1 pasywne naziemne + 4 polaryzacje satelitarne)
• Wyjścia: 4 wyjścia użytkownika
• Obsługiwane tryby: SCR I (EN50494), SCR II (EN50607), starsze
• Zakres częstotliwości: 950–2150 MHz
• Napięcie wejściowe: 11–20 V

Jak używać

Podłącz polaryzacje LNB satelitarnego i antenę naziemną do odpowiednich wejść, a następnie podłącz cztery wyjścia użytkownika do odbiorników lub punktów dystrybucji. Wybierz topologię gwiazdy lub kaskady zgodnie z układem instalacji; w przypadku kaskadowania ustaw przełącznik urządzenia w tryb kaskady. Skonfiguruj ustawienia odbiornika zgodnie z wymaganiami dla trybu SCR I, SCR II lub starszego. Doprowadź zasilanie do multiprzełącznika z dowolnego dogodnego punktu w systemie, korzystając z DCFLEX, aby wybrać preferowane miejsce zasilania.

Zalecenia

Przed instalacją sprawdź kompatybilność odbiornika ze standardami SCR i upewnij się, że długości kabli i złącza są zgodne z najlepszymi praktykami dystrybucji satelitarnej. Podczas korzystania z trybu kaskady potwierdź właściwą izolację lub podłączenie ścieżki prądowej multiprzełącznika, aby uniknąć konfliktów zasilania.
