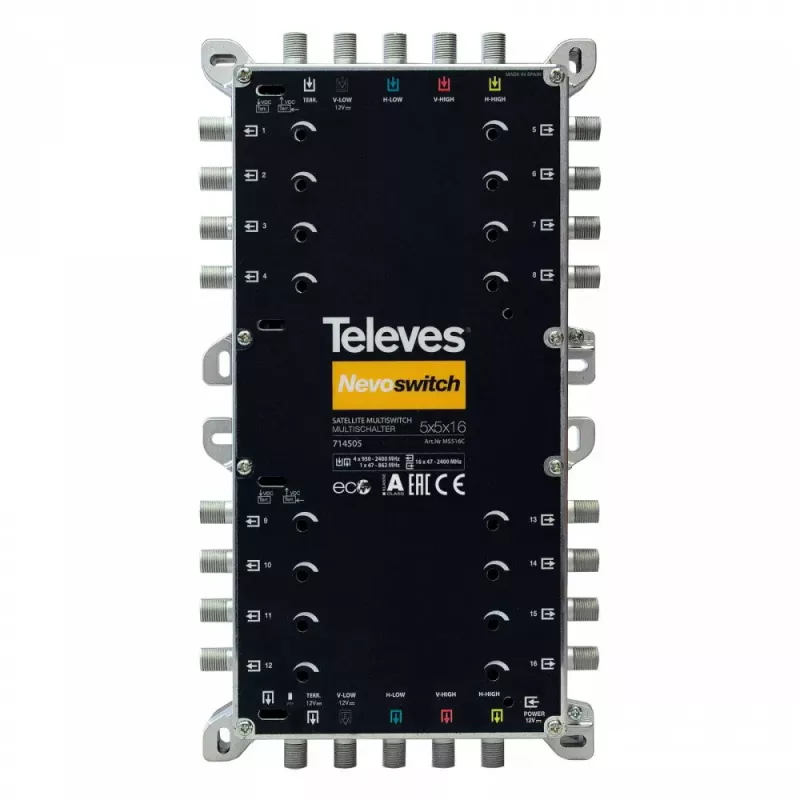

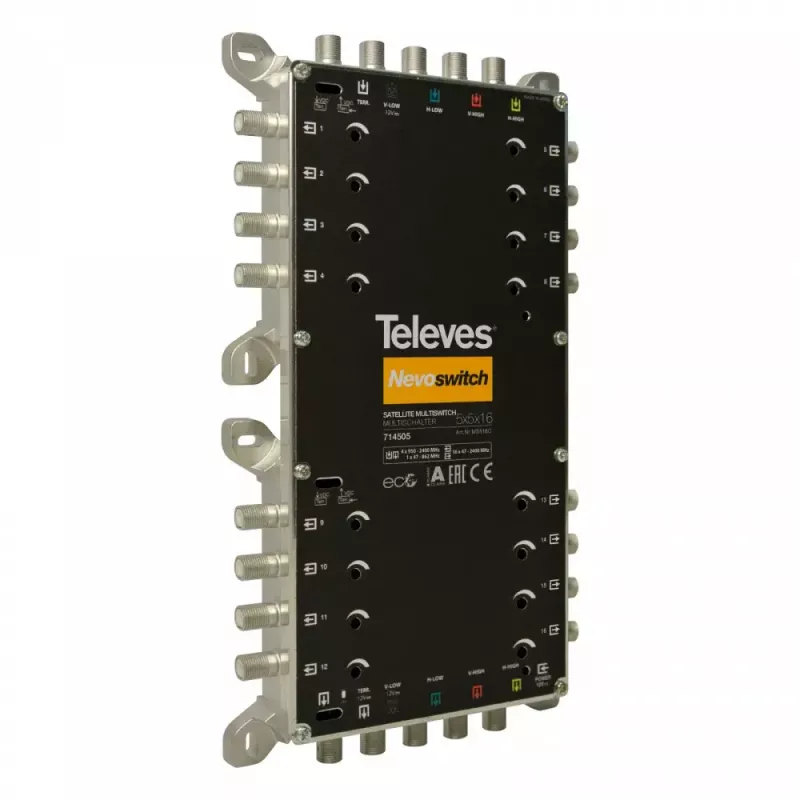

Multiswitch satelitarny Televes 714505 5 wejść 16 wyjść

Multiswitch satelitarny Televes 714505 zapewnia pięć wejść — jedno naziemne (VHF/UHF) i cztery polaryzacje satelitarne — oraz 16 wyjść użytkownika. Obsługuje zakres częstotliwości wejściowych 950–2400 MHz, przyjmuje poziomy sygnału wejściowego od 92 do 105 dBµV i pobiera 105 mA. Każde wyjście użytkownika jest wyposażone w regulowany potencjometr 12 dB, a urządzenie może być zainstalowane jako terminal (topologia gwiaździsta) lub w kaskadzie za pomocą wbudowanego przełącznika.

Zalety

Multiswitch zapewnia stabilną dystrybucję sygnałów satelitarnych i naziemnych do wielu odbiorników, oferując jednocześnie kontrolę tłumienia na każdym wyjściu za pomocą potencjometrów 12 dB. Opcja pracy kaskadowej zwiększa elastyczność instalacji w większych systemach, a określone zakresy częstotliwości i poziomów wejściowych sprawiają, że nadaje się do standardowych instalacji odbioru satelitarnego w pasmie Ku. Niski pobór prądu upraszcza planowanie zasilania w instalacjach.

Zastosowanie

• Budynki mieszkalne wielorodzinne lub małe obiekty komercyjne wymagające do 16 wyjść TV/satelitarnych
• Instalacje w topologii gwiaździstej, gdzie urządzenie pełni funkcję terminala
• Kaskadowe systemy multiswitchowe do rozbudowy liczby wyjść
• Dystrybucja sygnałów satelitarnych w pasmie Ku oraz programów naziemnych do wielu odbiorników

Kluczowe specyfikacje

• Model: Televes 714505
• Wejścia: 5 (1 naziemne + 4 polaryzacje satelitarne)
• Wyjścia: 16 wyjść użytkownika
• Zakres częstotliwości wejściowych: 950–2400 MHz
• Zakres poziomów wejściowych: 92–105 dBµV
• Tłumienie na wyjście: potencjometr 12 dB
• Pobór mocy: 105 mA
• MPN: 714505 · EAN: 8424450172827

Jak używać

Podłącz antenę naziemną do wejścia naziemnego, a wyjścia konwertera satelitarnego LNB do czterech wejść polaryzacji satelitarnej. Skonfiguruj urządzenie jako terminal w topologii gwiaździstej, podłączając każde wyjście użytkownika do odbiornika, lub przełącz je w tryb kaskadowy i połącz z kolejnymi multiswitchami, aby rozbudować system. Wyreguluj potencjometr 12 dB na każdym wyjściu, aby wyrównać poziomy sygnału w odbiornikach, i upewnij się, że zasilanie systemu spełnia wymagania urządzenia.

Zalecenia

Dla niezawodnego działania przed dystrybucją sprawdź, czy poziomy sygnału wejściowego mieszczą się w zakresie 92–105 dBµV, używaj wysokiej jakości kabli koncentrycznych i złączy oraz przeprowadzaj regulację tłumienia na wyjściach, monitorując siłę sygnału w odbiornikach, aby uniknąć przesterowania lub niewystarczającego poziomu na końcach.
