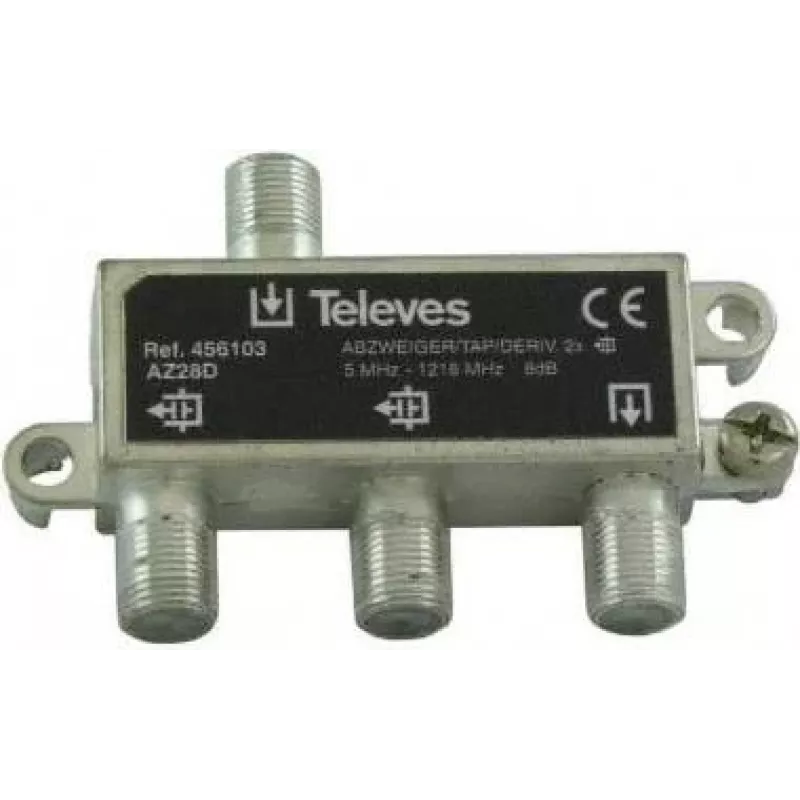

Splitter Televes AZ28D 2-drożny 5–1218 MHz, tłumienie wtrąceniowe 8 dB

Televes AZ28D to kompaktowy 2-drożny rozdzielacz RF, który rozdziela pojedyncze zasilanie koncentryczne na dwa wyjścia w zakresie częstotliwości 5–1218 MHz. Zaprojektowany do instalacji wewnętrznych w domowych i komercyjnych systemach dystrybucji telewizji i radia, rozdzielacz charakteryzuje się zdefiniowaną charakterystyką częstotliwościową i tłumieniem wtrąceniowym 8 dB na wyjście. Jego solidna obudowa i konstrukcja dopasowująca impedancję utrzymują integralność sygnału podczas integracji ze stacjami czołowymi, łańcuchami wzmacniaczy lub prostymi sieciami dystrybucyjnymi.

Zalety

Rozdzielacz oferuje spójne pasmo 5–1218 MHz i przewidywalne tłumienie wtrąceniowe 8 dB, co upraszcza planowanie systemu i obliczenia budżetu łącza. Jego architektura z dwoma wyjściami umożliwia łatwe rozdzielanie naziemnych sygnałów telewizyjnych, radia FM i innych usług RF bez konieczności stosowania aktywnej elektroniki w punkcie podziału. Kompaktowa forma umożliwia montaż wewnątrz pomieszczeń i prostą integrację ze standardowymi złączami koncentrycznymi oraz pasywnymi komponentami dystrybucyjnymi.

Zastosowanie

• Dystrybucja domowej telewizji i radia FM do dwóch odbiorników
• Małe stacje czołowe i systemy multiswitch wymagające pasywnego podziału
• Połączenie między anteną lub wzmacniaczem a dwoma urządzeniami downstream
• Tymczasowa dystrybucja sygnału do testów i konserwacji

Kluczowe specyfikacje

• Zakres częstotliwości: 5–1218 MHz
• Liczba wyjść: 2
• Nominalne tłumienie wtrąceniowe: 8 dB na wyjście
• Impedancja: 75 omów
• Zastosowanie: pasywne rozdzielanie sygnału RF dla sygnałów telewizyjnych i radiowych
• Montaż: wewnętrzny, kompaktowa obudowa

Jak używać

Podłącz wejściowy przewód koncentryczny do wejścia rozdzielacza i poprowadź dwa przewody koncentryczne z wyjść do odbiorników lub wzmacniaczy downstream. Upewnij się, że wszystkie złącza są prawidłowo dokręcone i używaj kabla koncentrycznego 75 omów na całej długości łącza, aby zachować dopasowanie impedancji. W przypadku stosowania z wzmacniaczami lub aktywnymi komponentami, należy uwzględnić tłumienie wtrąceniowe 8 dB na wyjście podczas ustawiania wzmocnienia wzmacniacza, aby uniknąć przesterowania lub niewystarczających poziomów sygnału. Rozdzielacz należy umieścić w suchym, wentylowanym miejscu wewnętrznym i unikać umieszczania go w pobliżu silnych źródeł ciepła lub urządzeń o wysokim poziomie zakłóceń.

Zalecenia

W przypadku długich tras kablowych lub systemów z niskimi poziomami wejściowymi należy rozważyć zastosowanie niskoszumnego wzmacniacza przed rozdzielaczem, aby skompensować tłumienie wtrąceniowe. Sprawdź poziomy sygnału w każdym odbiorniku po instalacji i zastosuj dodatkowe wzmocnienie lub tłumienie w razie potrzeby, aby osiągnąć optymalny odbiór.
