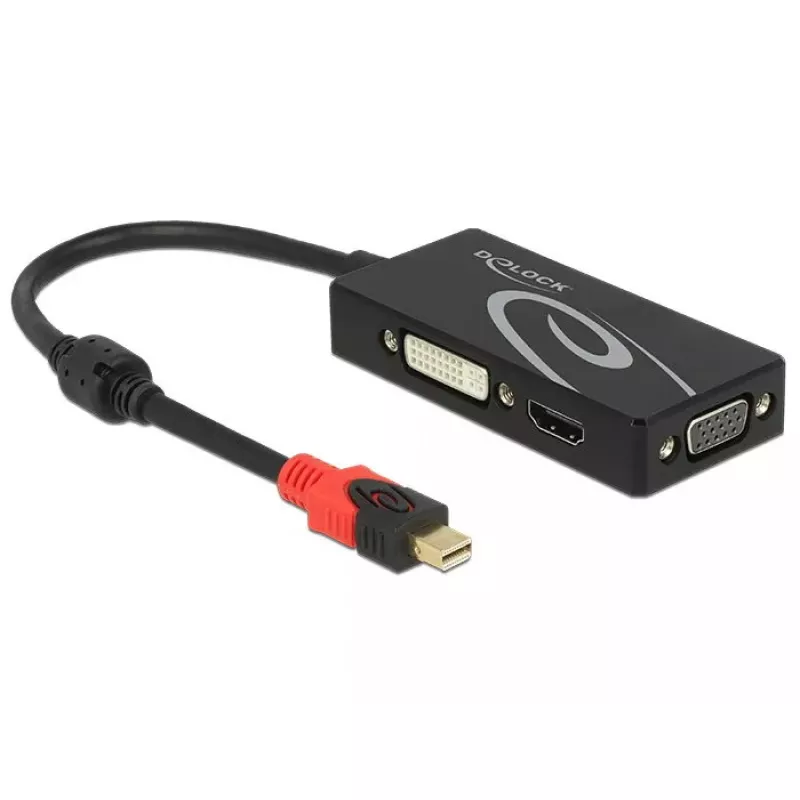

Stacja dokująca do laptopa DeLOCK 62855 przewodowa czarna

Adapter mini DisplayPort DeLOCK 62855 umożliwia laptopowi lub innemu systemowi z mini DisplayPort podłączenie pojedynczego zewnętrznego wyświetlacza przez VGA, HDMI lub DVI. Adapter jest pasywnym konwerterem (przesuwnikiem poziomów) przeznaczonym do wyjść graficznych obsługujących DP++ i przesyła dźwięk tylko przez wyjście HDMI. Występuje w postaci krótkiego, 0,2 m czarnego kabla ze zintegrowanymi układami scalonymi dla każdej ścieżki sygnału.

Zalety

Ten adapter oferuje elastyczne opcje wyjścia wideo — VGA, HDMI-A i DVI-D (Single Link) — w kompaktowej przewodowej obudowie. Obsługuje do 3840 x 2160 @ 30 Hz na HDMI/DVI i do WUXGA 1920 x 1200 @ 60 Hz na VGA (rzeczywiste rozdzielczości zależą od urządzenia źródłowego i podłączonego sprzętu). Instalacja sterowników nie jest wymagana, a adapter jest niezależny od systemu operacyjnego. Ścieżki HDMI i DVI są obsługiwane przez układy Parade PS8339, a ścieżka VGA przez układ Analogix ANX9833.

Zastosowanie

• Podłączanie laptopa z mini DisplayPort/DP++ do monitora HDMI lub telewizora
• Podłączanie do wyświetlacza DVI-D (Single Link)
• Podłączanie do projektora VGA lub starszego monitora

Kluczowe specyfikacje

• Wejście: 1 x mini DisplayPort 20-pin męski
• Wyjścia: 1 x HDMI-A 19-pin żeński, 1 x DVI-D 24+1 (Single Link) żeński, 1 x VGA 15-pin żeński
• Układy scalone: 2 x Parade PS8339 (HDMI + DVI), 1 x Analogix ANX9833 (VGA)
• Standardy: DisplayPort 1.2, High Speed HDMI z Ethernetem (HEC)
• Maksymalna rozdzielczość HDMI/DVI: do 3840 x 2160 @ 30 Hz (zależna od systemu)
• Maksymalna rozdzielczość VGA: do 1920 x 1200 @ 60 Hz (zależna od systemu)
• Długość kabla (bez złączy): ok. 20 cm (0,2 m)
• Kolor: Czarny
• Uwaga: Pasywny konwerter — wymaga wyjścia DP++; można używać tylko jednego monitora na raz; dźwięk tylko przez HDMI

Sposób użycia

Podłącz złącze mini DisplayPort do laptopa lub źródła grafiki obsługującego DP++. Podłącz żądany kabel wyświetlacza do odpowiedniego wyjścia w adapterze (HDMI, DVI-D lub VGA). Upewnij się, że w danym momencie do adaptera podłączony jest tylko jeden wyświetlacz. Wybierz zewnętrzny wyświetlacz w ustawieniach wyświetlania systemu operacyjnego i dostosuj rozdzielczość oraz częstotliwość odświeżania zgodnie z możliwościami urządzenia źródłowego i podłączonego monitora lub projektora.

Zalecenia

Używaj adaptera z urządzeniami, które wyraźnie obsługują DP++ (Dual-Mode DisplayPort). W przypadku wyjścia audio przez HDMI sprawdź ustawienia audio przez DisplayPort w urządzeniu źródłowym. Podłączając wyświetlacze o wysokiej rozdzielczości, upewnij się, że sprzęt hosta i kable obsługują docelową rozdzielczość i częstotliwość odświeżania.
