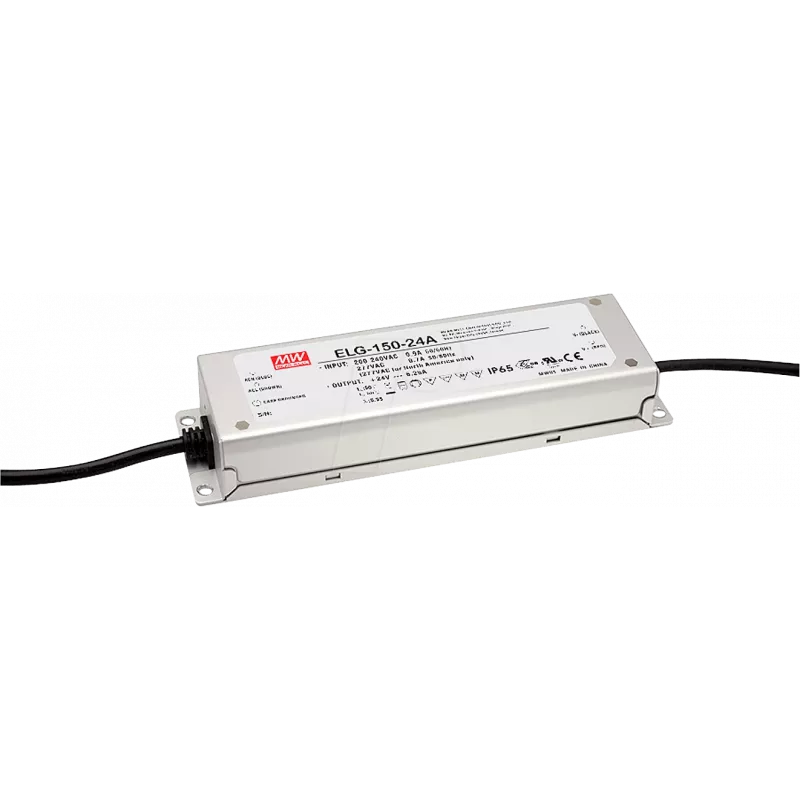

Sterownik LED MEAN WELL ELG-150-24A-3Y

Sterownik LED MEAN WELL ELG-150-24A-3Y to jednokanałowy sterownik LED AC-DC zapewniający napięcie 24 VDC przy natężeniu 6,25 A (150 W). Charakteryzuje się sterowaniem stałoprądowym i stałonapięciowym (CC+CV) z regulowanym wyjściem za pomocą potencjometru, trójprzewodowym wejściem AC z aktywnym PFC, stopniem ochrony IP20 oraz wyjściem kablowym ułatwiającym podłączenie. Sterownik akceptuje szeroki zakres napięcia wejściowego AC 100–305 VAC i został zaprojektowany do niezawodnych instalacji oświetlenia LED wewnątrz pomieszczeń, gdzie wymagane jest kompaktowe, stabilne źródło zasilania.

Zalety

Ten sterownik LED dostarcza stabilne napięcie wyjściowe 24 V przy maksymalnym natężeniu 6,25 A z regulacją CC i CV, co pozwala na zasilanie różnych modułów LED. Zintegrowany potencjometr umożliwia precyzyjną regulację prądu lub napięcia wyjściowego w celu dopasowania do konkretnych obciążeń LED. Szeroki zakres napięcia wejściowego i aktywny PFC poprawiają kompatybilność z różnymi sieciami zasilającymi i redukują zakłócenia sieciowe. Kompaktowe wymiary sprawiają, że sterownik nadaje się do instalacji o ograniczonej przestrzeni, a wyjście kablowe upraszcza okablowanie.

Zastosowanie

• Wewnętrzne instalacje taśm i modułów LED wymagające zasilania 24 VDC
• Oświetlenie architektoniczne i akcentujące w przestrzeniach komercyjnych lub mieszkalnych
• Systemy oświetleniowe, w których wymagana jest regulacja wyjścia CC/CV w celu dostrojenia

Kluczowe specyfikacje

• Marka: mean well
• Model: ELG-150-24A-3Y (MPN: ELG-150-24A-3Y)
• EAN: 4021087038447
• Wyjście: 24 VDC, 6,25 A, 150 W
• Tryb wyjścia: CC + CV, regulowany potencjometrem
• Napięcie wejściowe: 100–305 VAC, wejście 3-przewodowe, z PFC
• Stopień ochrony: IP20 (do użytku wewnątrz pomieszczeń)
• Wymiary (S×W×G): 63 × 219 × 35,5 mm
• Przyłącze wyjściowe: wyjście kablowe

Sposób użycia

Zamontować sterownik LED w wentylowanym miejscu wewnątrz pomieszczeń i wykonać połączenia elektryczne zgodnie z lokalnymi przepisami dotyczącymi okablowania. Podłączyć trójprzewodowe wejście AC (L, N, uziemienie) do sieci zasilającej, a wyjście kablowe do obciążenia LED 24 V, przestrzegając biegunowości. Za pomocą wbudowanego potencjometru wyregulować ustawienie prądu stałego lub napięcia stałego zgodnie z wymaganiami modułów LED. Przed zakończeniem instalacji sprawdzić ustawienia wyjściowe multimetrem i zabezpieczyć wszystkie połączenia.

Zalecenia

Urządzenie należy instalować w suchym, wolnym od kurzu środowisku wewnętrznym z odpowiednią wentylacją. Nie przekraczać znamionowego prądu wyjściowego i mocy. W celu zapewnienia długoterminowej niezawodności unikać montażu w pobliżu źródeł ciepła oraz zapewnić prawidłowe okablowanie i uziemienie zgodnie z lokalnymi przepisami elektrycznymi.
