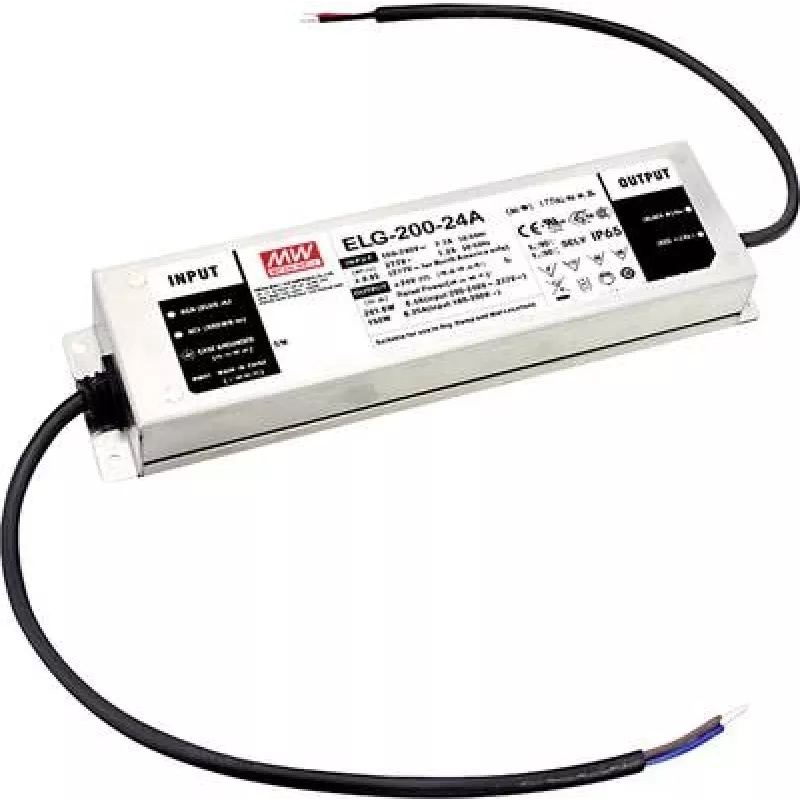

Sterownik LED MEAN WELL ELG-200-24-3Y Moc wyjściowa 200 W IP20

Sterownik LED MEAN WELL ELG-200-24-3Y to pojedynczy wyjściowy sterownik AC-DC łączący sterowanie stałym napięciem i stałym prądem (CV+CC) z aktywną korekcją współczynnika mocy (PFC). Akceptuje szeroki zakres napięcia wejściowego AC i dostarcza 24 V DC o natężeniu do 8,4 A, z funkcją stałego prądu i wyjściem kablowym. Urządzenie jest przeznaczone do ogólnych zastosowań oświetlenia LED i ma stopień ochrony obudowy IP20.

Zalety

Sterownik zapewnia zarówno regulację stałego napięcia, jak i stałego prądu dla stabilnej pracy diod LED oraz zawiera PFC w celu poprawy jakości zasilania wejściowego. Szeroki zakres napięcia wejściowego umożliwia stosowanie w różnych sieciach zasilających, a wyjście kablowe i stałe wyjście CC upraszczają instalację i okablowanie. Kompaktowe wymiary obudowy sprawiają, że nadaje się do instalacji o ograniczonej przestrzeni.

Zastosowanie

• Wewnętrzne oprawy oświetleniowe LED
• Liniowe taśmy i moduły LED wymagające 24 V DC
• Projekty oświetlenia ogólnego w modernizacjach i nowych budynkach

Kluczowe specyfikacje

• Napięcie wyjściowe: 24 V DC
• Maksymalny prąd wyjściowy: 8,4 A
• Moc wyjściowa: 200 W
• Zakres napięcia wejściowego: 100–305 V AC
• Typ sterowania: CV + CC z funkcją stałego prądu
• Korekcja współczynnika mocy (PFC): zintegrowana
• Stopień ochrony obudowy: IP20
• Wyjście: kablowe
• Wymiary (S×G×W): 71 × 244 × 37,5 mm

Sposób użycia

Podłącz sterownik do odpowiedniego źródła prądu przemiennego w podanym zakresie napięcia wejściowego za pomocą trójprzewodowego wejścia. Podłącz wyjście kablowe 24 V DC do obciążenia LED, przestrzegając prawidłowej polaryzacji. Upewnij się, że całkowite obciążenie LED nie przekracza 200 W ani maksymalnego prądu wyjściowego 8,4 A. Zainstaluj sterownik w suchym, wentylowanym miejscu zgodnie z jego stopniem ochrony IP20 i zamocuj zgodnie z lokalnymi przepisami elektrycznymi.

Zalecenia

W celu niezawodnej długotrwałej pracy używaj sterownika wewnątrz pomieszczeń, gdzie jest chroniony przed wilgocią i nadmiernym zapyleniem, unikaj zamykania go w całkowicie szczelnych komorach bez wentylacji i zapewnij odpowiednie odprowadzanie ciepła wokół urządzenia. Przed instalacją sprawdź kompatybilność modułów LED z pracą 24 V CV i funkcją stałego prądu.
