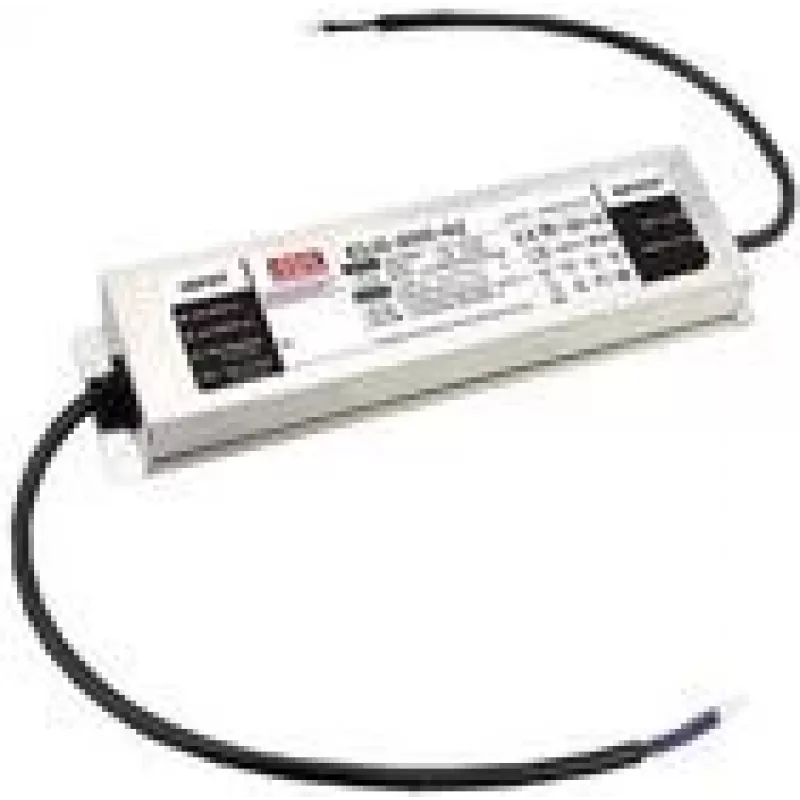

Sterownik LED MEAN WELL ELG-200-48-3Y 200W IP20 100-305V 48V

MEAN WELL ELG-200-48-3Y to sterownik LED AC-DC z pojedynczym wyjściem, łączący pracę ze stałym napięciem i stałym prądem (CV+CC) z aktywną korekcją współczynnika mocy (PFC). Akceptuje szeroki zakres napięcia wejściowego 100–305 V AC i zapewnia stałe napięcie wyjściowe 48 V DC przy maksymalnym prądzie 4,16 A (200 W). Urządzenie ma wyjście kablowe i kompaktowe wymiary, co ułatwia integrację w wewnętrznych systemach oświetleniowych; stopień ochrony IP20 oznacza ochronę odpowiednią do suchych pomieszczeń.

Zalety

ELG-200-48-3Y oferuje zarówno sterowanie CV, jak i CC dla stabilnej pracy diod LED oraz zawiera korekcję współczynnika mocy, aby zmniejszyć zniekształcenia sieci. Szeroki zakres napięcia wejściowego sprawia, że jest kompatybilny z globalnymi źródłami zasilania prądem przemiennym. Stałe napięcie wyjściowe 48 V i moc 200 W pozwalają zasilać średnie i duże matryce LED, a wyjście kablowe upraszcza okablowanie podczas instalacji. Kompaktowa obudowa ułatwia umieszczenie wewnątrz opraw lub puszek połączeniowych przeznaczonych do użytku wewnętrznego.

Zastosowanie

• Wewnętrzne panele i taśmy LED
• Architektoniczne i komercyjne oprawy oświetleniowe do wnętrz
• Modernizowane instalacje LED wymagające zasilania 48 V

Kluczowe specyfikacje

• Marka: mean well
• Model: ELG-200-48-3Y (MPN: ELG-200-48-3Y)
• Wyjście: 48 V DC, 4,16 A (stałe CC/CV), 200 W
• Napięcie wejściowe: 100–305 V AC
• Konfiguracja: AC-DC, pojedyncze wyjście, CV+CC z PFC
• Stopień ochrony: IP20 (do użytku wewnętrznego)
• Wymiary (ok.): 71 mm × 244 mm × 37,5 mm
• Typ wyjścia: wyjście kablowe

Sposób użycia

Podłącz trójprzewodowe wejście AC (faza, neutralny, uziemienie) do kompatybilnego źródła zasilania o napięciu 100–305 V AC. Poprowadź kabel wyjściowy DC do obciążenia LED, zachowując właściwą polaryzację i kompatybilność złącza. Zamontuj sterownik w suchym pomieszczeniu, zgodnie z klasą IP20, i zapewnij odpowiednią wentylację wokół urządzenia. Sprawdź, czy całkowite napięcie przewodzenia i wymagania prądowe diod LED nie przekraczają wartości znamionowych 48 V/4,16 A.

Zalecenia

Stosuj ELG-200-48-3Y w wewnętrznych aplikacjach oświetleniowych, gdzie wymagane jest niezawodne zasilanie 48 V, 200 W. Unikaj narażenia na wilgoć lub kurz wykraczające poza warunki IP20 i zapewnij odpowiednie zarządzanie termiczne, aby utrzymać wydajność i żywotność.
