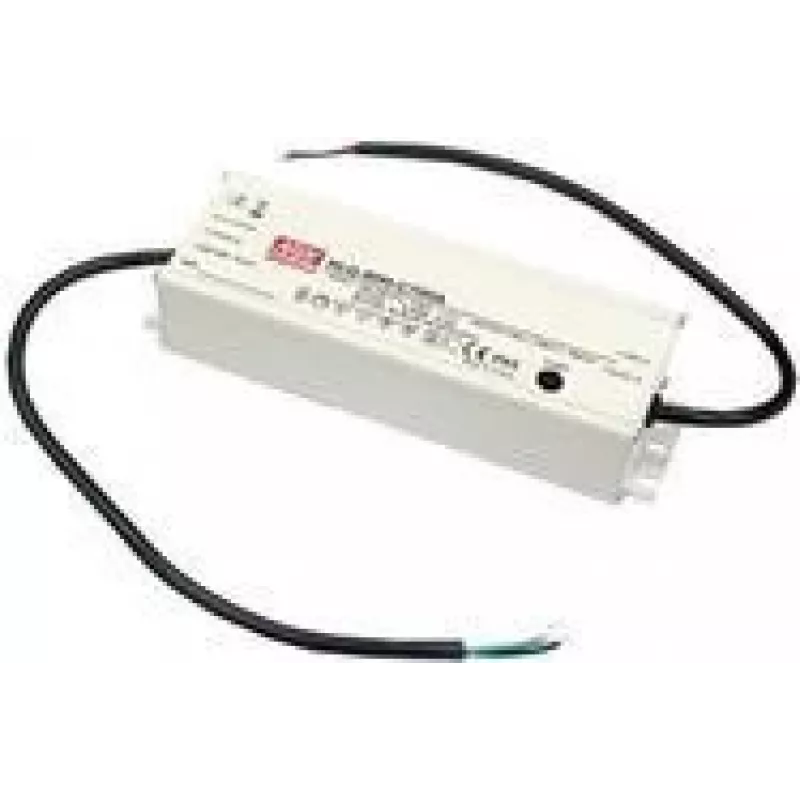

Sterownik LED MEAN WELL HLG-80H-C700B 80W IP20 90-305V 0.7A 129V

MEAN WELL HLG-80H-C700B to sterownik LED stałoprądowy o mocy wyjściowej 80W. Akceptuje szeroki zakres napięcia wejściowego AC (90–305V) i zapewnia stały prąd wyjściowy 0,7A przy nominalnym napięciu wyjściowym około 129V. Urządzenie wyposażono w aktywną korekcję współczynnika mocy oraz wyjście kablowe umożliwiające proste podłączenie. Stopień ochrony IP20 i kompaktowa obudowa czynią go odpowiednim do instalacji oświetleniowych wewnątrz pomieszczeń, gdzie wymagane jest niezawodne zasilanie stałoprądowe.

Korzyści

Ten sterownik LED dostarcza stabilny prąd stały 0,7A w całym zakresie roboczym napięcia, obsługuje szeroki zakres napięcia wejściowego zapewniający zgodność z sieciami na całym świecie, a także zawiera wbudowaną korekcję współczynnika mocy dla poprawy efektywności energetycznej. Kompaktowe wymiary umożliwiają łatwą integrację z oprawami wewnętrznymi i systemami oświetleniowymi. Ściemnianie jest realizowane metodami 1–10V, PWM lub rezystancyjną, oferując elastyczne opcje sterowania.

Zastosowanie

• Wewnętrzne oprawy LED i oprawy modernizacyjne
• Liniowe i panelowe moduły LED wymagające prądu stałego 0,7A
• Oświetlenie komercyjne i biurowe ze scentralizowanym sterowaniem ściemnianiem (1–10V lub PWM)

Kiedy może nie być odpowiedni

Stopień ochrony IP20 oznacza, że sterownik nie nadaje się do zastosowań na zewnątrz, w środowiskach mokrych lub silnie zapylonych; powinien być instalowany wyłącznie w suchych, chronionych miejscach. Zapewnia stały prąd wyjściowy 0,7A, więc nie jest odpowiedni do modułów LED wymagających innych prądów stałych ani do aplikacji potrzebujących rzeczywistego zasilania stałonapięciowego.

Specyfikacja techniczna

• Moc wyjściowa: 80 W
• Prąd wyjściowy: 0,7 A (stały prąd)
• Nominalne napięcie wyjściowe: ~129 V DC
• Zakres napięcia wejściowego: 90–305 V AC
• Stopień ochrony: IP20 (do użytku wewnętrznego)
• Metody ściemniania: 1–10 V, PWM, rezystancyjna
• Wbudowana korekcja współczynnika mocy (PFC)
• Typ wyjścia: przewód

Jak używać

Zainstaluj sterownik w odpowiedniej oprawie wewnętrznej lub obudowie z odpowiednią wentylacją. Podłącz sieć AC o napięciu 90–305V do zacisków wejściowych, a przewód DC poprowadź do modułu LED, zwracając uwagę na właściwą polaryzację. Do ściemniania użyj zacisków 1–10V, PWM lub odpowiedniego rezystora. Przestrzegaj lokalnych przepisów elektrycznych i solidnie zamocuj wszystkie przewody; nie wystawiaj sterownika na działanie wilgoci ani nie instaluj na zewnątrz bez dodatkowego zabezpieczenia.

Co wziąć pod uwagę przed zakupem

• Upewnij się, że moduł(y) LED są kompatybilne ze sterownikiem stałoprądowym o prądzie 0,7A i że ich napięcie przewodzenia mieści się w zakresie wyjściowym sterownika (około 129V nominalnie).
• Potwierdź, że stopień ochrony IP20 jest akceptowalny dla środowiska instalacji (tylko suche pomieszczenia).
• Sprawdź, czy dostępna metoda ściemniania (1–10V, PWM lub rezystancyjna) pasuje do systemu sterowania oświetleniem.

Zalecenia

Dla niezawodnego działania zainstaluj sterownik w wentylowanej obudowie wewnętrznej, dopasuj obciążenie LED do prądu 0,7A i zakresu napięcia nominalnego oraz stosuj kompatybilne sterowniki ściemniania. Unikaj wystawiania na wilgoć i nadmierne zapylenie.
