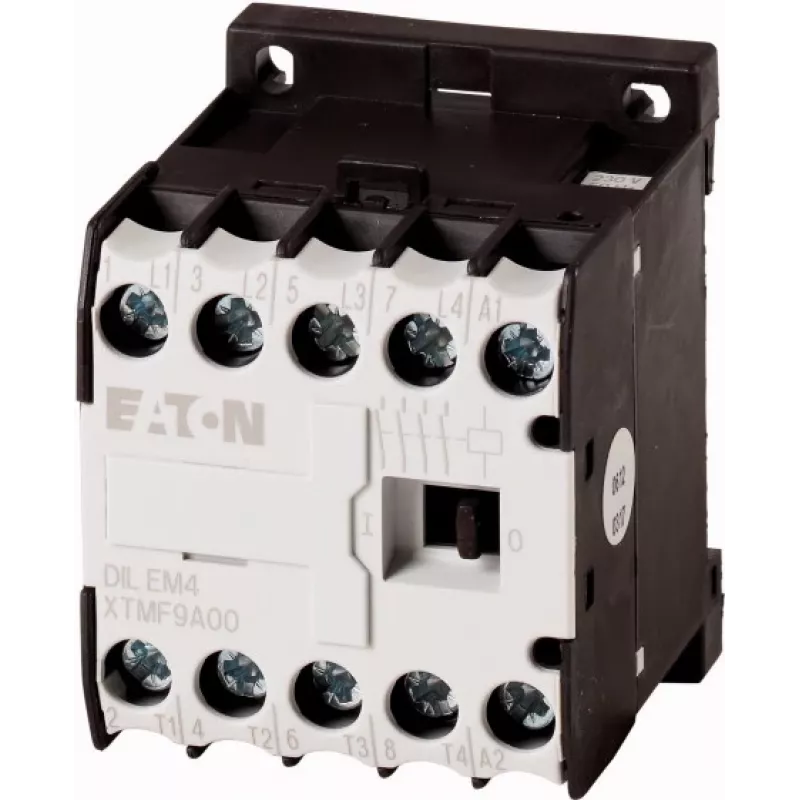

Stycznik mini Eaton DILEM-4-230, 230 V AC, 4 kW, 3-biegunowy, 1 NO styk pomocniczy, zaciski śrubowe

Stycznik mini Eaton DILEM-4-230 to kompaktowe i niezawodne urządzenie przeznaczone do sterowania silnikami i łączenia obwodów. Napięcie cewki 230 V AC (50 Hz) / 240 V AC (60 Hz), moc znamionowa 4 kW (AC-3, 400 V) i prąd znamionowy 9 A. Stycznik 3-biegunowy z jednym zwiernym stykiem pomocniczym (NO) i zaciskami śrubowymi zapewniającymi bezpieczne połączenia. Spełnia normy IEC/EN 60947-4-1, UL 508 i CSA-C22.2 Nr 14-05, posiada certyfikat CE. Możliwość montażu na szynie DIN lub za pomocą śrub, praca w temperaturze od -25 °C do 50 °C, stopień ochrony IP20.

Zalety

Kompaktowa konstrukcja oszczędza miejsce w szafach sterowniczych. Wysoka niezawodność z trwałością mechaniczną do 10 milionów cykli. Łatwy montaż dzięki zaciskom śrubowym i wielu opcjom mocowania. Zgodność z globalnymi normami zapewniająca szeroką akceptację.

Zastosowanie

• Rozruch i przełączanie silników w maszynach przemysłowych
• Systemy sterowania oświetleniem i ogrzewaniem
• Urządzenia HVAC
• Sterowanie pompami i wentylatorami
• Ogólna dystrybucja energii elektrycznej

Kluczowe specyfikacje

• Typ produktu: Stycznik mini
• Napięcie cewki: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Liczba biegunów głównych: 3
• Konfiguracja styku pomocniczego: 1 NO
• Prąd znamionowy (AC-3, 400 V): 9 A
• Moc znamionowa (AC-3, 400 V): 4 kW
• Napięcie izolacji (Ui): 690 V
• Napięcie udarowe wytrzymywane (Uimp): 6 kV
• Częstotliwość pracy: 50/60 Hz
• Normy: IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nr 14-05
• Certyfikaty: CE
• Zakres temperatury pracy: -25 °C do 50 °C
• Sposób montażu: Szyna DIN / Montaż śrubowy
• Stopień ochrony: IP20
• Waga: 170 g

Zalecenia

Aby uzyskać optymalną wydajność, upewnij się, że napięcie cewki odpowiada napięciu w obwodzie sterowania. Stosuj odpowiednie zabezpieczenia przeciążeniowe. Stycznik nadaje się do kategorii użytkowania AC-3 (obciążenia indukcyjne).
