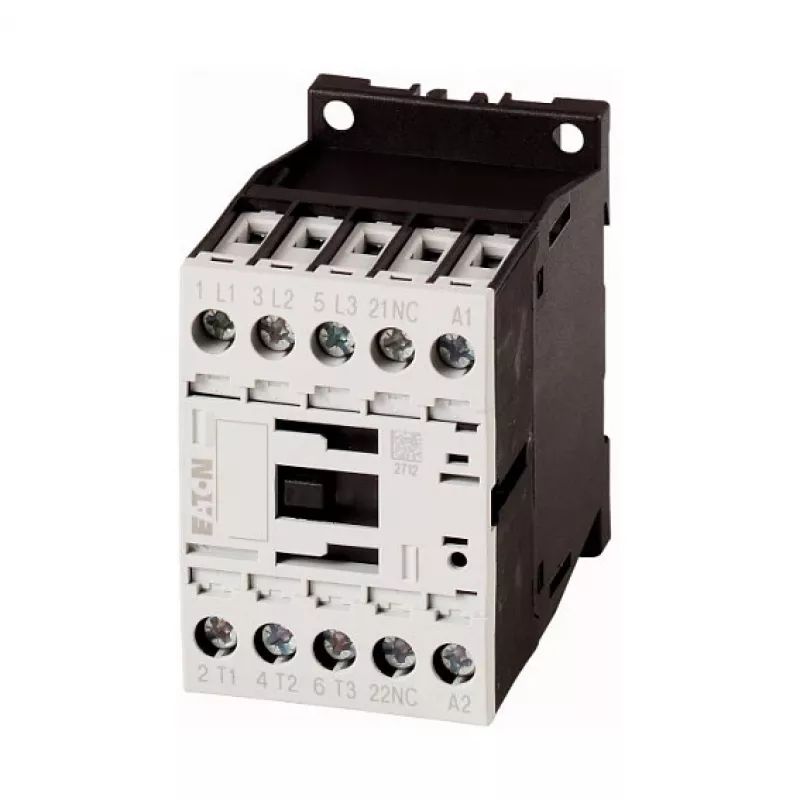

Stycznik mocy Eaton DILM12-01(24VDC), 3-biegunowy, 12A AC-3, cewka 24V DC, IP20 – czarny/biały, 45x68mm (276880)

W przemysłowych szafach sterowniczych, gdzie niezawodne sterowanie silnikami jest kluczowe, stycznik mocy Eaton DILM12-01(24VDC) zapewnia stabilną pracę przełączania. Ten kompaktowy 3-biegunowy stycznik mocy jest zaprojektowany do rozruchu silników w kategorii AC-3 o mocy do 5,5 kW przy 400 V, co czyni go niezawodnym rozwiązaniem dla przenośników, pomp, wentylatorów i obrabiarek. Dzięki solidnej cewce 24 V DC bezproblemowo integruje się z systemami sterowanymi przez PLC.

Kluczowe specyfikacje

• Typ: stycznik mocy
• Napięcie cewki: 24 V DC
• Liczba biegunów: 3
• Konfiguracja styków głównych: 3 NO (normalnie otwarte)
• Konfiguracja styków pomocniczych: 1 NC (normalnie zamknięty)
• Znamionowy prąd roboczy (AC-3, 400 V): 12 A
• Znamionowa moc robocza (AC-3, 400 V): 5,5 kW
• Znamionowy prąd roboczy (AC-1, 400 V): 22 A
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Sposób montażu: szyna DIN lub montaż śrubowy
• Stopień ochrony: IP20
• Zakres temperatury pracy: -25 °C do +60 °C
• Typ zacisków: zaciski śrubowe
• Trwałość łączeniowa (AC-3): 10 milionów cykli
• Trwałość mechaniczna: 10 milionów cykli
• Normy: IEC/EN 60947, VDE 0660
• Wymiary (S × W): 45 mm × 68 mm
• Kolor: czarny/biały

Dlaczego warto wybrać

Stycznik Eaton DILM12-01 wyróżnia się kompaktową obudową i wyjątkową trwałością. Jego mechaniczna żywotność wynosząca 10 milionów cykli skraca interwały konserwacji, a zaciski śrubowe umożliwiają prosty montaż przewodów. Cewka 24 V DC jest kompatybilna z nowoczesnymi systemami sterowania i zużywa minimalną moc. Dzięki podwójnej opcji montażu – na szynę DIN lub za pomocą śrub – ten stycznik dostosowuje się do różnych konstrukcji obudów. Stopień ochrony IP20 zapewnia ochronę przed ciałami stałymi większymi niż 12 mm, co jest odpowiednie dla szaf sterowniczych.

Idealne zastosowania

• Sterowanie silnikami w przemysłowych liniach automatyki
• Systemy przenośników i urządzenia do transportu materiałów
• Sterowanie pompami i wentylatorami w HVAC i przemyśle procesowym
• Obrabiarki i maszyny produkcyjne
• Przełączanie obciążeń rezystancyjnych i indukcyjnych w szafach sterowniczych

Warto wiedzieć

Ten produkt to model Eaton DILM12-01(24VDC), numer części producenta 276880, EAN 4015082768805. Jeden styk pomocniczy NC zapewnia sygnał zwrotny do monitorowania stanu. W przypadku zastosowań wymagających wyższych prądów należy rozważyć styczniki z serii Eaton DILM o większych parametrach. Przed instalacją zawsze należy sprawdzić kompatybilność z konkretnym silnikiem i obwodem sterowania.
