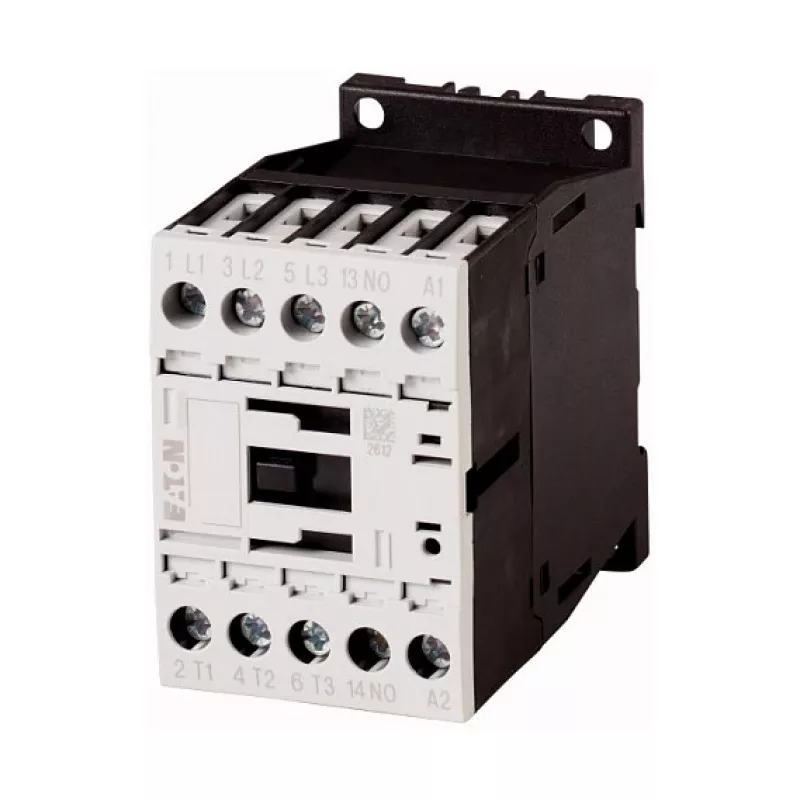

Stycznik mocy Eaton DILM12-10 – cewka 230 V AC, 3-biegunowy + 1 NO, 12 A AC-3, 5,5 kW, IP20, montaż na szynie DIN

Zaprojektowany do obsługi obciążeń silnikowych o mocy 5,5 kW przy 400 V AC-3, stycznik Eaton DILM12-10 łączy cewkę 230 V AC z wytrzymałym zestawem styków głównych 3-biegunowych oraz jednym pomocniczym stykiem normalnie otwartym. Przy mechanicznej trwałości wynoszącej 10 milionów cykli, ten kompaktowy moduł o szerokości 45 mm jest stworzony do przemysłowych zastosowań przełączających, które wymagają niezawodności.

Przegląd

DILM12-10 to wszechstronny stycznik mocy z serii DILM firmy Eaton, zaprojektowany do sterowania silnikami trójfazowymi i innymi obciążeniami prądu przemiennego. Jego obwód sterowania 230 V AC umożliwia bezpośrednie podłączenie do standardowych napięć sterujących, a znamionowy prąd roboczy 12 A (AC-3 przy 400 V) i możliwość przełączania mocy 5,5 kW sprawiają, że nadaje się do szerokiego zakresu rozruszników silnikowych, systemów przenośników i sterowania pompami. Stopień ochrony IP20 oraz zaciski śrubowe zapewniają bezpieczne i pewne okablowanie wewnątrz obudów.

Co wyróżnia ten produkt

• Niezawodne przełączanie: 10 milionów operacji mechanicznych i 1,5 miliona operacji elektrycznych (AC-3) zapewnia długą żywotność.
• Kompaktowa konstrukcja: szerokość 45 mm oszczędza miejsce w szafie sterowniczej bez utraty wydajności.
• Zintegrowany styk pomocniczy: 1 styk NO zapewnia sygnalizację stanu lub możliwość blokady.
• Globalne standardy: spełnia wymagania IEC/EN 60947 i VDE 0660, co gwarantuje akceptację na całym świecie.
• Wszechstronny montaż: montaż na szynie DIN lub na śruby dostosowuje się do różnych konfiguracji instalacji.

Dane techniczne

• Napięcie sterowania: 230 V AC (50/60 Hz)
• Znamionowy prąd roboczy (AC-3, 400 V): 12 A
• Znamionowa moc robocza (AC-3, 400 V): 5,5 kW
• Liczba biegunów głównych: 3
• Styki pomocnicze: 1 NO
• Znamionowe napięcie izolacji (Ui): 690 V AC
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Stopień ochrony IP: IP20
• Wymiary (szer. × wys.): 45 mm × 68 mm
• Zakres temperatury pracy: -25 do +60 °C
• Normy: IEC/EN 60947, VDE 0660

Nasza ocena

Do obwodów sterowania silnikami, które wymagają sprawdzonego stycznika o dużym prądzie przełączania i cewce 230 V, stycznik Eaton DILM12-10 oferuje wydajność, trwałość i kompaktowe wymiary, którym ufają producenci szaf sterowniczych i zespoły utrzymania ruchu.
