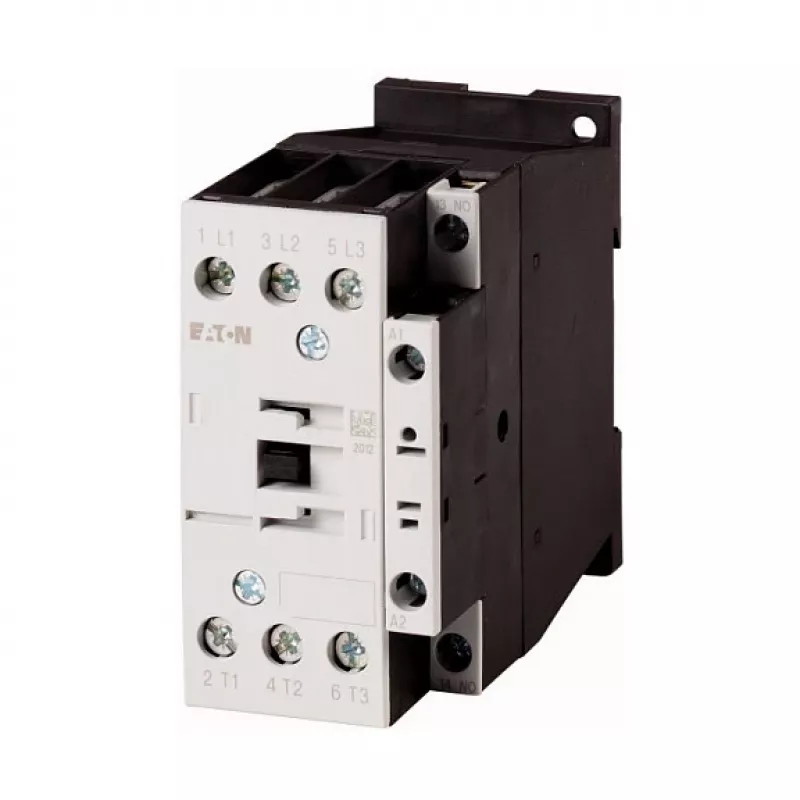

Stycznik mocy Eaton DILM32-10 – 3 bieguny + 1 pomocniczy NO, cewka 230V AC 50/60Hz, 15kW @ 400V AC-3, 32A, zaciski śrubowe, IP20, 277268

Ten stycznik mocy Eaton DILM32-10 został zaprojektowany do wymagających zastosowań w sterowaniu silnikami, łącząc solidną wydajność przełączania z kompaktową konstrukcją. Przeznaczony do obsługi silników trójfazowych o mocy do 15 kW (AC-3 przy 400 V), zapewnia niezawodne działanie i długą żywotność nawet w środowiskach o wysokiej częstotliwości cykli. Cewka 230 V AC zapewnia prostą integrację ze standardowymi obwodami sterowania.

Najważniejsze cechy

• Stycznik 3-biegunowy z 1 pomocniczym stykiem normalnie otwartym
• Znamionowy prąd roboczy: 32 A (AC-3, 400 V)
• Moc przełączania: 15 kW przy 400 V AC-3
• Napięcie cewki: 230 V AC, 50/60 Hz
• Znamionowe napięcie izolacji: 690 V; wytrzymałość udarowa: 6 kV
• Zaciski śrubowe zapewniające bezpieczne i łatwe okablowanie
• Ochrona IP20 przed dotykiem palcami do montażu w szafach

W codziennym użytkowaniu

Ten stycznik to praktyczny wybór do rozruszników silników, sterowania pompami, sprężarkami i systemami przenośników. Jego kompaktowe wymiary umożliwiają montaż o dużej gęstości w szafach sterowniczych, a zaciski śrubowe akceptują standardowe przewody i upraszczają konserwację. Urządzenie działa niezawodnie w szerokim zakresie temperatur, co czyni je odpowiednim zarówno do lekkich zastosowań przemysłowych, jak i ciężkich warunków pracy.

Pełna specyfikacja

• Liczba biegunów: 3
• Styki pomocnicze: 1 NO
• Znamionowy prąd roboczy (AC-3, 400 V): 32 A
• Znamionowa moc robocza (AC-3, 400 V): 15 kW
• Napięcie cewki: 230 V AC
• Częstotliwość cewki: 50/60 Hz
• Znamionowe napięcie izolacji (Ui): 690 V AC
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Montaż: szyna DIN lub montaż śrubowy
• Typ zacisków: zaciski śrubowe
• Stopień ochrony: IP20
• Temperatura pracy: -25°C do +60°C
• Trwałość mechaniczna: 10 milionów cykli
• Trwałość elektryczna (AC-3): 1,5 miliona cykli
• Normy: IEC/EN 60947, VDE 0660, UL, CSA

Uwaga końcowa

Dzięki wiedzy inżynierskiej Eaton, ten stycznik DILM32-10 spełnia normy IEC/EN 60947 i oferuje niezawodne rozwiązanie do sterowania silnikami. Niezależnie od tego, czy modernizujesz istniejące szafy, czy budujesz nowe, jego sprawdzona konstrukcja zapewnia długoterminową wydajność i bezpieczeństwo.
