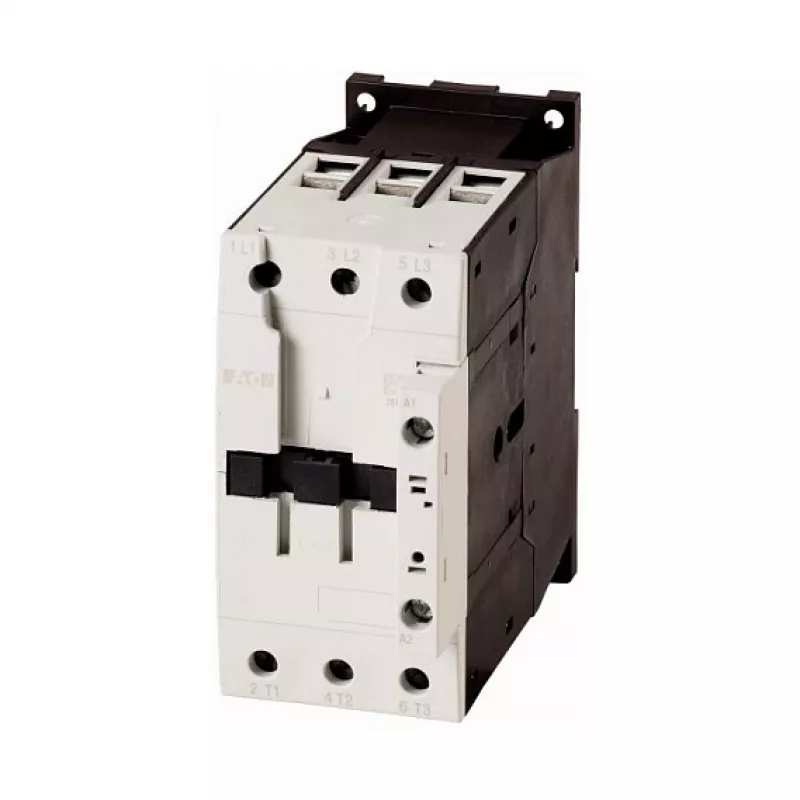

Stycznik mocy Eaton DILM65, 3-biegunowy, cewka 230 V 50 Hz / 240 V 60 Hz, 65 A AC-3, 30 kW 400 V, zaciski śrubowe, montaż na szynie DIN

Stycznik mocy Eaton DILM65 to solidne, wysokowydajne rozwiązanie przełączające dla trójfazowych obciążeń silnikowych do 30 kW przy 400 V AC-3. W przeciwieństwie do wielu styczników, które idą na kompromis w kwestii trwałości lub łatwości instalacji, DILM65 łączy kompaktową obudowę z prądem znamionowym 65 A i trwałością elektryczną 1,5 miliona cykli, co czyni go niezawodnym wyborem do wymagających środowisk przemysłowych. Dwuczęstotliwościowa cewka (230 V 50 Hz / 240 V 60 Hz) zapewnia kompatybilność z różnymi normami zasilania, a wbudowane styki pomocnicze (1 NO + 1 NC) upraszczają integrację obwodów sterowania bez dodatkowych akcesoriów.

Najważniejsze cechy

• Obwód główny 3-biegunowy o prądzie znamionowym 65 A (AC-3, 400 V) i mocy silnika 30 kW
• Podwójnie znamionowa cewka: 230 V przy 50 Hz lub 240 V przy 60 Hz do użytku globalnego
• Zintegrowane styki pomocnicze: 1 normalnie otwarty + 1 normalnie zamknięty
• Długa żywotność elektryczna: 1,5 miliona cykli w kategorii AC-3
• Znamionowe napięcie izolacji 690 V i udarowe 8 kV dla zwiększonego bezpieczeństwa
• Elastyczny montaż: szyna DIN lub śruby, z zaciskami śrubowymi dla pewnego okablowania
• Szeroki zakres temperatur pracy od -25 °C do +60 °C

W codziennym użytkowaniu

Instalacja DILM65 jest prosta dzięki dwóm opcjom montażu i przejrzystemu rozmieszczeniu zacisków. Zaciski śrubowe przyjmują przewody do 50 mm² (lity) lub 2 x 16 mm² (linka), co pozwala na elastyczne okablowanie w szafach sterowniczych. Stopień ochrony IP20 jest odpowiedni do użytku wewnątrz paneli, a kompaktowa konstrukcja oszczędza cenne miejsce. Dzięki żywotności mechanicznej 10 milionów cykli i niskim stratom mocy 4,5 W na biegun, stycznik pracuje wydajnie i cicho, zmniejszając częstotliwość konserwacji i koszty energii w długim okresie eksploatacji.

Pełna specyfikacja

• Marka: Eaton
• Model: DILM65
• MPN: 277894
• EAN: 4015082778941
• Typ produktu: Stycznik mocy
• Liczba biegunów: 3
• Znamionowa moc pracy (AC-3, 400 V): 30 kW
• Znamionowy prąd pracy (AC-3, 400 V): 65 A
• Napięcie cewki: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Kategoria użytkowania: AC-3
• Styki pomocnicze: 1 NO + 1 NC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe (Uimp): 8 kV
• Stopień ochrony: IP20
• Montaż: szyna DIN lub śruby
• Typ zacisków: Zaciski śrubowe
• Zdolność przyłączeniowa obwodu głównego: 1 x 50 mm² / 2 x 16 mm²
• Strata mocy na biegun: 4,5 W
• Trwałość elektryczna (AC-3): 1,5 miliona cykli
• Trwałość mechaniczna: 10 milionów cykli
• Zakres temperatur pracy: -25 °C do +60 °C
• Normy: IEC/EN 60947

Uwagi końcowe

Eaton DILM65 to sprawdzony koń roboczy do zastosowań związanych ze sterowaniem silnikami, oferujący rzadkie połączenie wysokiej zdolności przełączania, kompatybilności z cewką dwuczęstotliwościową i długoterminowej niezawodności. Niezależnie od tego, czy modernizujesz istniejący panel, czy projektujesz nową instalację, ten stycznik zapewnia stałą wydajność i spokój ducha.
