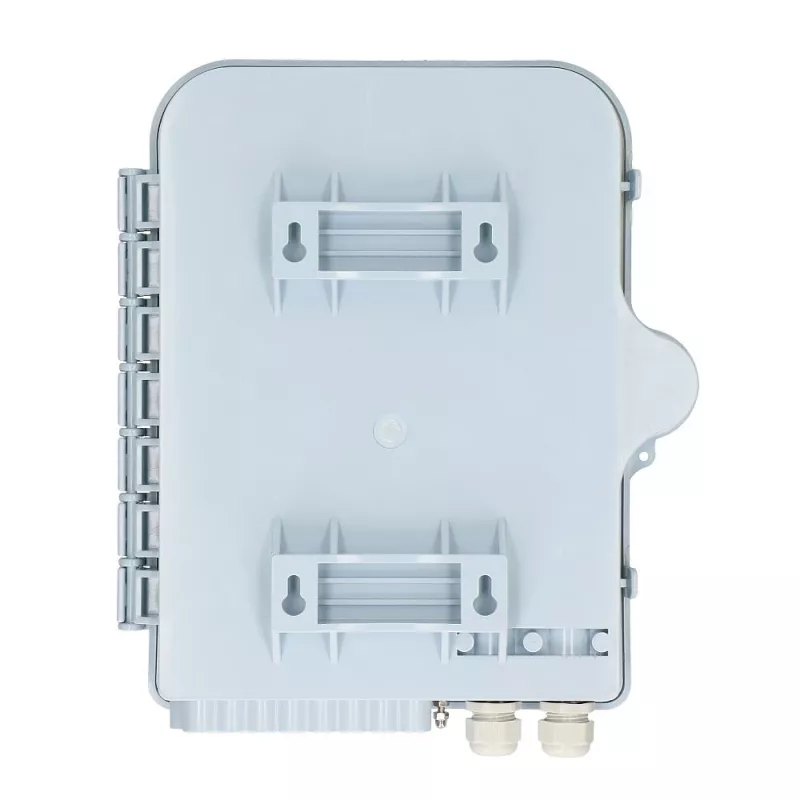

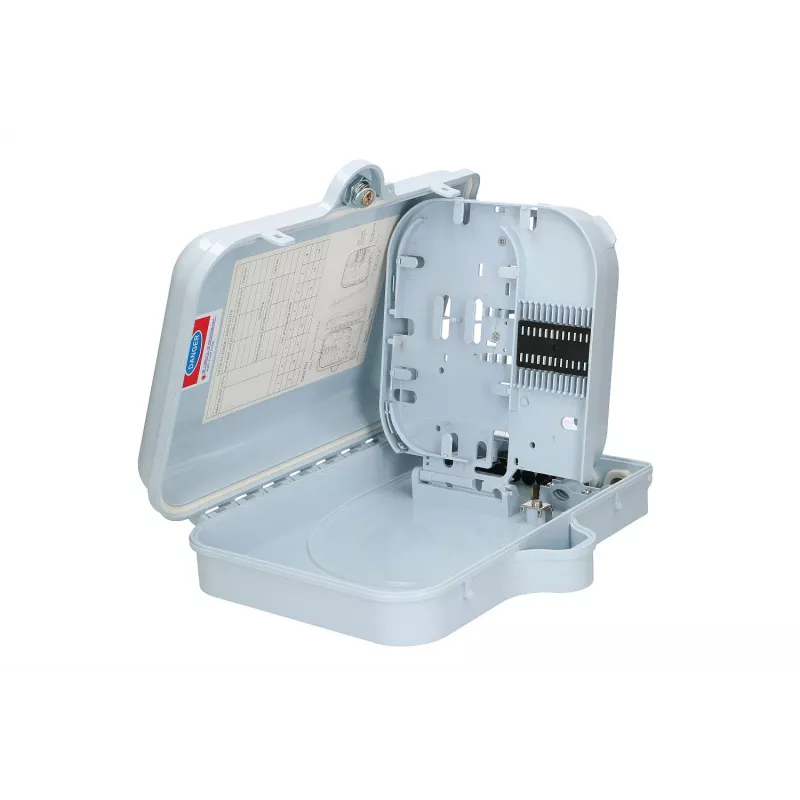

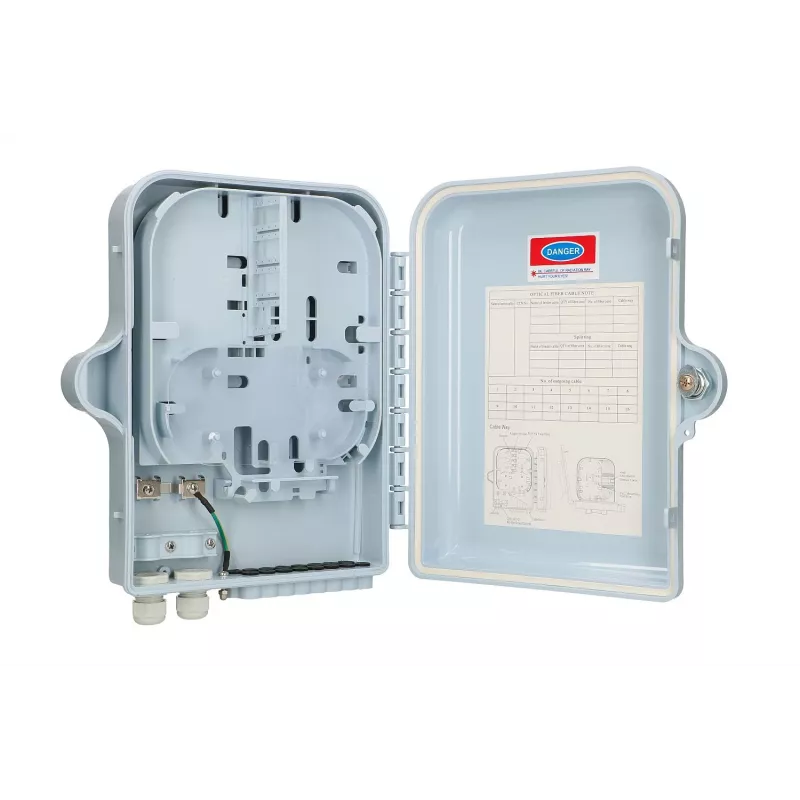

Światłowodowa skrzynka zaciskowa Extralink Emma 16 włókien biała

Światłowodowa skrzynka zaciskowa Extralink Emma 16 włókien biała to kompaktowa obudowa zaprojektowana do uporządkowanego zarządzania włóknami i ochrony do 16 włókien optycznych. Obudowa zapewnia miejsce na spawanie włókien, montaż splitterów oraz bezpieczne przechowywanie pigtaili i patchcordów, zachowując integralność sieci. Wykonana z myślą o zastosowaniach wewnętrznych i zewnętrznych, jednostka posiada uszczelnione wejście dla głównego kabla światłowodowego, wewnętrzne mocowania do dystrybucji oraz możliwość montażu panelu rozdzielczego w dowolnej orientacji, co ułatwia trasowanie i konserwację.

Zalety

Obudowa ma szczelnie zamkniętą konstrukcję odporną na wilgoć, wodę i kurz, oferując niezawodną ochronę środowiskową. Umożliwia niezależne prowadzenie kabli, pigtaili i patchcordów, zapobiegając wzajemnym zakłóceniom i usprawniając instalację. Skrzynka obsługuje adaptery SC typu kasetowego i zawiera wewnętrzne tacki spawów oraz elementy do zarządzania kablami, zapewniając schludną organizację. Kompaktowa biała obudowa umożliwia montaż ścienny lub na słupie i ułatwia zarówno dystrybucję główną, jak i przyłącza abonenckie w sieciach PON.

Zastosowanie

• Punkt dystrybucji głównej włókien w sieciach PON
• Spawanie i przechowywanie do 16 włókien
• Instalacje zewnętrzne i wewnętrzne na ścianie lub słupie
• Obudowa dla splitterów i kaset adapterowych we wdrożeniach FTTH

Specyfikacje techniczne

• Pojemność: do 16 włókien
• Materiał: wytrzymała obudowa odporna na warunki atmosferyczne
• Ochrona: uszczelnione punkty wejścia przed wnikaniem wody i kurzu
• Układ wewnętrzny: tacki spawów i zarządzanie kablami dla schludnego trasowania
• Opcje montażu: instalacja na ścianie lub słupie z odwracalnym panelem dystrybucyjnym
• Kompatybilność z adapterami: obsługuje adaptery SC typu kasetowego

Sposób użycia

Zamontuj skrzynkę zaciskową Extralink Emma na stabilnej ścianie lub słupie, korzystając z dostarczonych punktów montażowych. Przeprowadź przychodzący główny kabel światłowodowy przez uszczelnione wejście, przymocuj go do wewnętrznego zacisku i uporządkuj poszczególne włókna w tackach spawów. Wykonaj spawy włókien i umieść osłony termokurczliwe lub mechaniczne w dostarczonych osłonach spawów 60 mm. Zamontuj splittery lub kasety adapterowe SC zgodnie z wymaganiami, ułóż pigtaile i patchcordy oddzielnie, aby uniknąć naprężeń lub zgięć, a następnie zamknij obudowę, upewniając się, że wszystkie uszczelki są prawidłowo osadzone, aby zachować ochronę środowiskową.

Zalecenia

Zachowaj odpowiedni promień zgięcia włókien i unikaj nadmiernego naprężania tras kablowych. W przypadku instalacji zewnętrznych upewnij się, że obudowa jest zamontowana z wejściem kablowym skierowanym w dół lub zabezpieczonym przed bezpośrednim wnikaniem wody. Przeprowadzaj regularne przeglądy uszczelek i zacisków kablowych oraz przechowuj zapasowe pigtaile i osłony spawów w wyznaczonych tackach, aby utrzymać niezawodność sieci.
