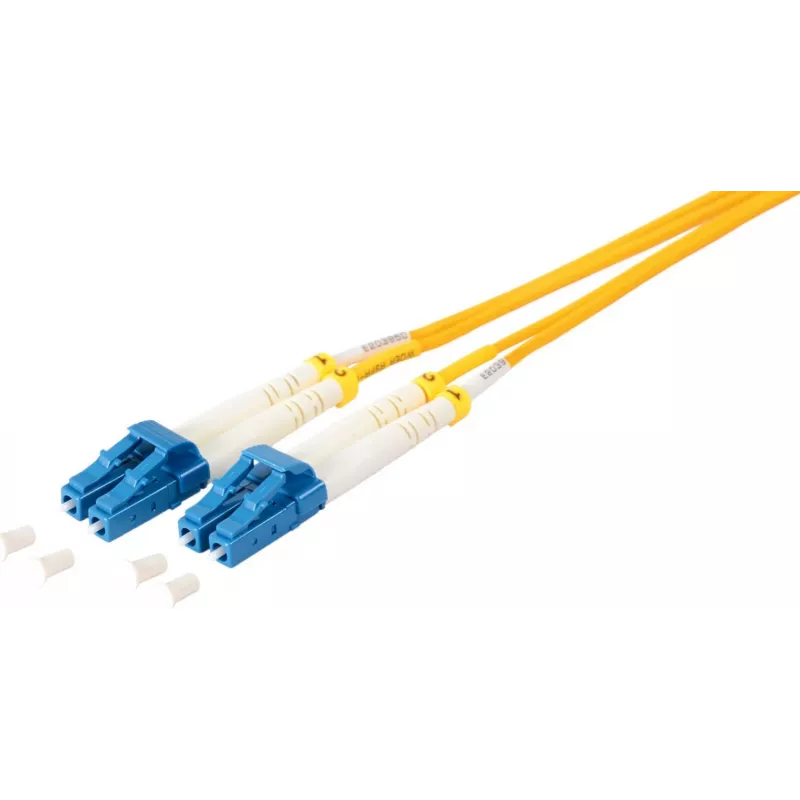

Światłowodowy duplex kabel krosowy ShiverPeaks 77804 LC/LC 9/125 µm OS1/OS2 5,0 m

Światłowodowy duplex kabel krosowy ShiverPeaks 77804 LC/LC 9/125 µm OS1/OS2 5,0 m to łącze jednomodowe zaprojektowane do dwukierunkowej transmisji duplex. Kabel wyposażono we wtyki LC na obu końcach oraz geometrię rdzenia/płaszcza 9/125 µm zgodną ze specyfikacją jednomodową OS1/OS2. Dzięki długości 5,0 m i żółtemu płaszczowi zewnętrznemu kabel krosowy zapewnia niezawodne połączenia o niskiej tłumienności między urządzeniami optycznymi w szafach telekomunikacyjnych, centrach danych i innych środowiskach okablowania strukturalnego, gdzie wymagana jest wydajność jednomodowa.

Zalety

Ten duplex kabel LC/LC zapewnia stabilną transmisję jednomodową z niską tłumiennością i przewidywalną wydajnością modową dzięki konstrukcji światłowodu 9/125 µm i specyfikacji OS1/OS2. Wtyki LC gwarantują kompaktową gęstość połączeń i kompatybilność z szeroką gamą transceiverów i paneli krosowych. Długość 5,0 m jest odpowiednia do połączeń poziomych i pomiędzy urządzeniami wewnątrz szaf rack lub obudów, a żółty płaszcz zewnętrzny oznacza włókno jednomodowe, co ułatwia identyfikację podczas instalacji i konserwacji.

Nadaje się do (zadań/przypadków użycia)

• Łączenia transceiverów optycznych i przełączników w centrach danych
• Połączeń między panelem krosowym a urządzeniami w punktach telekomunikacyjnych
• Krótkich i średnich przebiegów jednomodowych wewnątrz szaf serwerowych i szaf sieciowych
• Zestawów laboratoryjnych i testowych wymagających połączeń jednomodowych LC/LC

Kluczowe specyfikacje

• Typ włókna: jednomodowy, rdzeń/płaszcz 9/125 µm
• Standard: jednomodowy OS1/OS2
• Typ wtyku: LC do LC duplex
• Długość: 5,0 m
• Kolor płaszcza: żółty (identyfikacja włókien jednomodowych)
• Konfiguracja: duplex, dwa włókna

Jak używać

Przed podłączeniem sprawdzić powierzchnie czołowe wtyków pod kątem czystości; w razie zanieczyszczeń wyczyścić odpowiednimi przyrządami do czyszczenia światłowodów. Dopasować i włożyć każdy wtyk LC do odpowiedniego gniazda LC, aż zatrzask zatrzaśnie; upewnić się, że orientacja duplex jest zgodna z parami nadawanie/odbiór w podłączonych urządzeniach. Unikać ostrych zgięć i zachować minimalny promień gięcia określony przez producenta kabla, aby zapobiec dodatkowej tłumienności. Podczas rozłączania nacisnąć zatrzask wtyku i wyciągnąć prosto; trzymać za dławik kabla lub korpus wtyku, nigdy za płaszcz kabla.

Zalecenia

Przechowywać i układać kabel, unikając zbyt ciasnych zgięć i naprężeń mechanicznych. Zakładać kołpaki ochronne na nieużywane wtyki, by chronić powierzchnie czołowe. Dla najlepszej wydajności w łączach o krytycznym znaczeniu zaleca się pomiar tłumienności wtrąceniowej i odbiciowej po instalacji oraz utrzymywanie zapasu czyszczarek do wtyków LC na potrzeby konserwacji.
