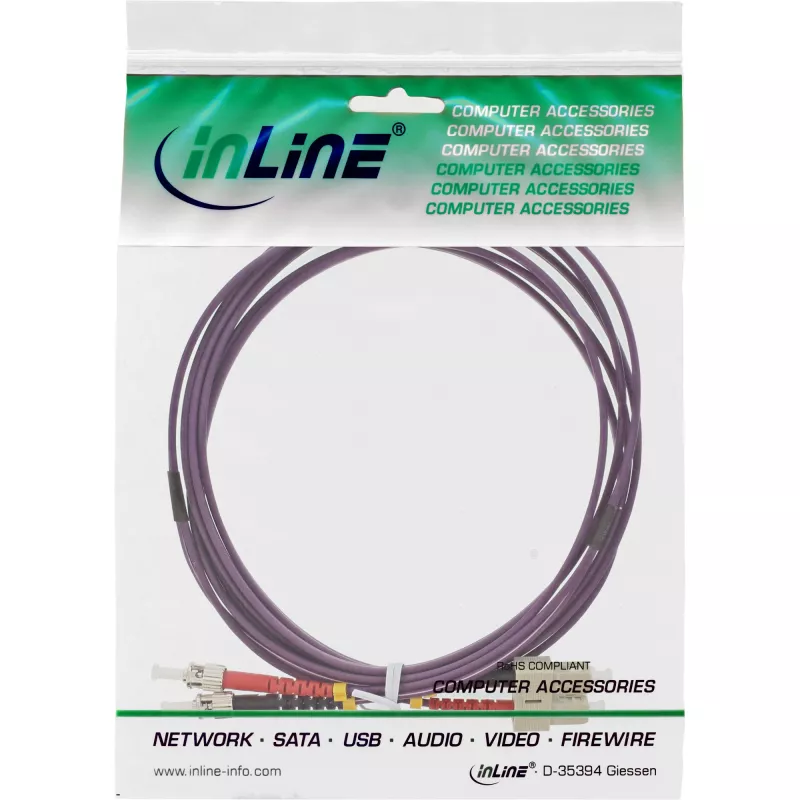

Światłowodowy kabel dupleksowy InLine 82525P SC/ST 50/125µm OM4 25m

Światłowodowy kabel dupleksowy InLine 82525P SC/ST 50/125µm OM4 25m to 25-metrowy dupleksowy kabel krosowy wielomodowy zaprojektowany do szybkiej transmisji danych w środowiskach sieciowych i telekomunikacyjnych. Kabel wykorzystuje światłowód wielomodowy klasy OM4 o geometrii rdzeń/płaszcz 50/125 µm, zapewniając zwiększoną przepustowość i niższe tłumienie dla łączy na krótkie i średnie odległości. Jeden koniec jest zakończony dwoma złączami SC, a drugi dwoma złączami ST, umożliwiając bezpośrednie połączenie między urządzeniami z różnymi typami złączy.

Zalety

Konstrukcja wielomodowa OM4 oferuje wyższą przepustowość modalną w porównaniu z włóknami wielomodowymi niższej klasy, obsługując łącza gigabitowe i wielogigabitowe przy zmniejszonej dyspersji modalnej. Konfiguracja dupleksowa zapewnia jednoczesny dwukierunkowy przepływ danych w jednym zestawie kablowym, upraszczając zarządzanie okablowaniem przy zachowaniu pełnego dupleksu. Zakończenia mieszane SC na ST zapewniają elastyczność w łączeniu starszych urządzeń z interfejsami ST z nowoczesnymi przełącznikami lub panelami krosowymi wykorzystującymi złącza SC. Długość 25 m równoważy zasięg i łatwość zarządzania dla przebiegów okablowania strukturalnego w centrach danych, serwerowniach i szafach telekomunikacyjnych.

Zastosowanie

• Łączenie przełączników, routerów i paneli krosowych z portami SC i ST
• Łącza wielomodowe krótkiego i średniego zasięgu w sieciach LAN i centrach danych
• Połączenia między urządzeniami telekomunikacyjnymi i ramami dystrybucyjnymi światłowodów
• Środowiska testowe i laboratoryjne wymagające mieszanych typów złączy

Kluczowe specyfikacje

• Typ światłowodu: OM4 wielomodowy
• Średnica rdzenia/płaszcza: 50/125 µm

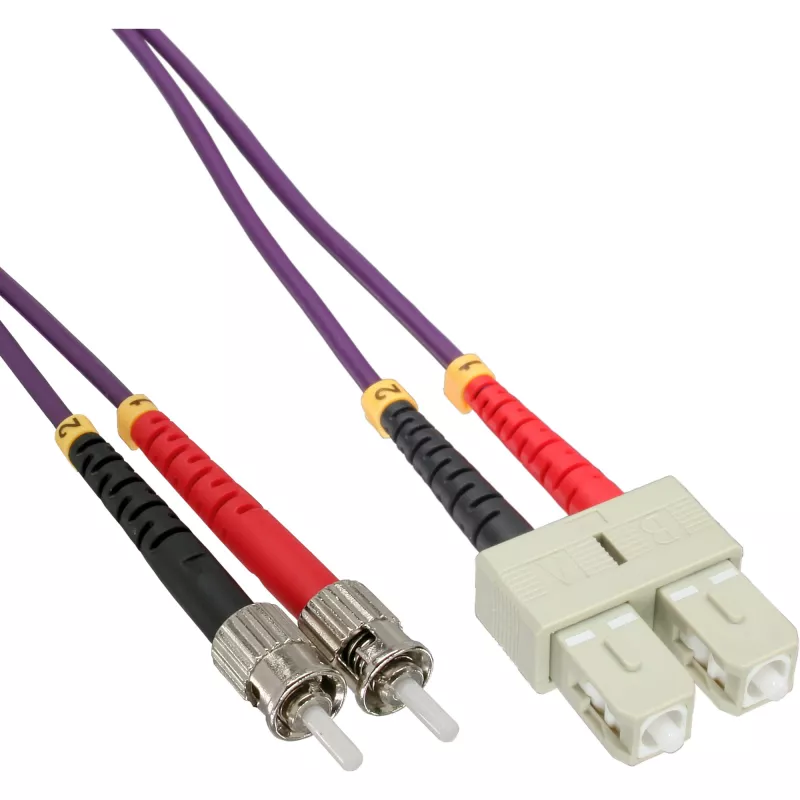

• Typy złączy: 2 × SC na jednym końcu, 2 × ST na drugim końcu
• Konfiguracja: Dupleks (dwa włókna)
• Długość: 25 metrów
• Typowe zastosowania: Łącza wielomodowe gigabitowe i wielogigabitowe

Jak używać

Poprowadź kabel dupleksowy wzdłuż zamierzonej ścieżki kablowej i zabezpiecz go, aby uniknąć ciasnych zagięć lub ściskania. Włóż złącza SC do portów SC, aż zatrzask się zatrzaśnie, a następnie wyrównaj i włóż złącza ST do portów ST, obracając sprzęgło bagnetowe, aby je zablokować. Upewnij się, że oba włókna są prawidłowo dopasowane do kanałów nadawczych i odbiorczych, aby utrzymać pełny dupleks. Po instalacji przeprowadź testy tłumienności optycznej lub kontroli ciągłości, aby zweryfikować jakość połączenia i upewnić się, że tłumienie pozostaje w dopuszczalnych granicach dla zamierzonej odległości łącza i szybkości transmisji danych.

Zalecenia

Unikaj zginania kabla poniżej zalecanego minimalnego promienia gięcia i chroń powierzchnie czołowe złączy przed kurzem i zanieczyszczeniami, stosując zaślepki ochronne, gdy złącza nie są używane. Przechowuj i obsługuj kabel, aby zapobiec załamaniom i nadmiernemu naprężeniu; przed podłączeniem do aktywnego sprzętu czyść powierzchnie czołowe złączy zatwierdzonymi narzędziami do czyszczenia światłowodów. Aby uzyskać najlepszą wydajność w okablowaniu strukturalnym, prowadź kabel z dala od linii wysokiego napięcia i postępuj zgodnie z praktykami uziemienia i zarządzania światłowodami w miejscu instalacji.
