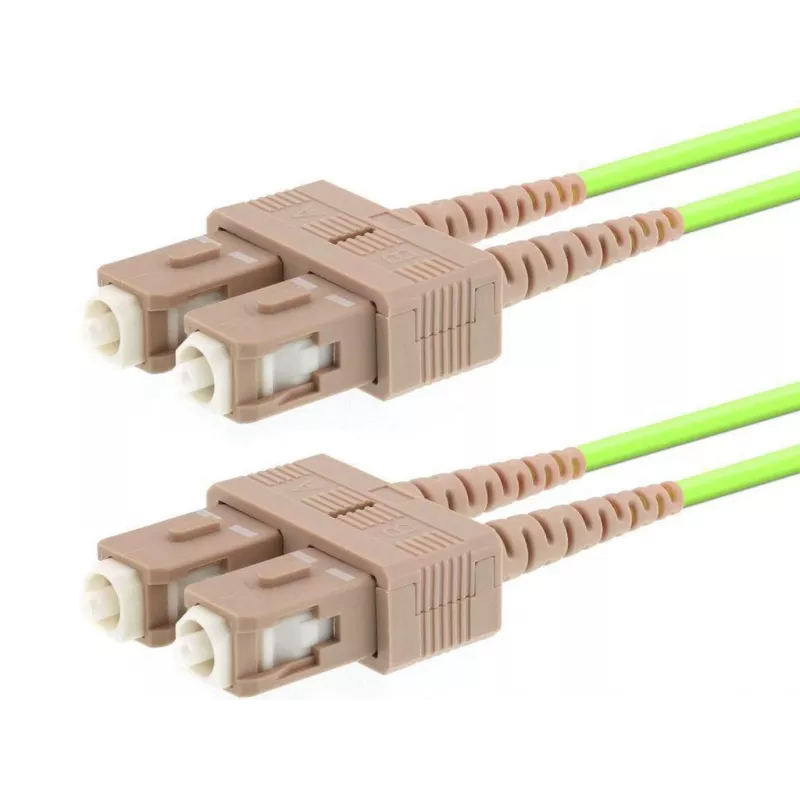

Światłowodowy kabel krosowy LOGON AL5SCSC10I/5I — OM5, SC–SC, 10 m, 50 µm, pełny dupleks, jasnozielony

LOGON AL5SCSC10I/5I to 10-metrowy światłowodowy kabel krosowy przeznaczony do szybkich łączy krótkiego zasięgu. Wykorzystuje wielomodowe włókno WideBand OM5 o średnicy rdzenia 50 µm i złączach SC na obu końcach w konfiguracji pełnego dupleksu. Jasnozielona powłoka identyfikuje włókno OM5 i zapewnia wizualną identyfikację w szafach i trasach kablowych. Kabel ten jest kompatybilny z istniejącymi instalacjami wielomodowymi i obsługuje transceivery wielofalowe dla przyszłych aplikacji krótkiego zasięgu 100 Gb/s i 400 Gb/s.

Zalety

Wielomodowe włókno WideBand OM5 o obniżonej wrażliwości na zginanie zapewnia wydajność na poziomie OM4 w szerszym oknie spektralnym (850–950 nm), umożliwiając systemy multipleksowania z podziałem długości fali w krótkim zakresie (SWDM). Zoptymalizowany pod kątem laserowym rdzeń 50 µm poprawia pasmo dla łączy krótkiego zasięgu o dużym zagęszczeniu, a zakończenia SC–SC zapewniają niezawodną wytrzymałość mechaniczną i łatwe podłączanie w typowym sprzęcie wielomodowym. Długość 10 m jest odpowiednia do połączeń między szafami i między urządzeniami w centrach danych i pomieszczeniach telekomunikacyjnych.

Zastosowanie

• Połączenia między szafami i krosowania w centrach danych
• Sieci pamięci masowej (SAN) i łącza dosyłowe serwerów
• Sprzęt telekomunikacyjny i ramy rozdzielcze optyczne wymagające zakończeń wielomodowych SC
• Łącza wielofalowe krótkiego zasięgu wykorzystujące transceivery SWDM

Kluczowe specyfikacje

• Typ włókna: wielomodowe włókno WideBand OM5 o obniżonej wrażliwości na zginanie
• Średnica rdzenia: 50 µm
• Długość: 10 m
• Typ złącza: SC na SC, męskie na obu końcach
• Konfiguracja modów: wielomodowy pełny dupleks
• Kolor powłoki: jasnozielony (identyfikacja OM5)
• Zoptymalizowany zakres długości fal: 850–950 nm

Sposób użycia

Zainstaluj kabel krosowy LOGON OM5 SC–SC, wkładając każde złącze SC do odpowiedniego adaptera SC lub portu transceivera, aż złącze zatrzaśnie się na swoim miejscu. Poprowadź kabel przez ścieżki zarządzania okablowaniem, unikając ciasnych zagięć i nadmiernego naprężenia; przestrzegaj standardowych wytycznych dotyczących promienia gięcia dla włókien wielomodowych, aby utrzymać wydajność. W przypadku łączy pełnego dupleksu upewnij się, że porty nadawcze i odbiorcze są prawidłowo sparowane, tak aby każde włókno przenosiło ruch w zamierzonym kierunku.

Zalecenia

Używaj tego kabla do połączeń wielomodowych krótkiego zasięgu o dużym zagęszczeniu, gdzie wymagana jest kompatybilność z OM5 i transceiverami obsługującymi SWDM. Sprawdź powierzchnie czołowe złączy przed połączeniem i trzymaj nakładki przeciwpyłowe na nieużywanych złączach. W przypadku instalacji stałych zabezpiecz kabel odpowiednim odciążeniem i zachowaj promienie gięcia, aby zachować wydajność optyczną.
