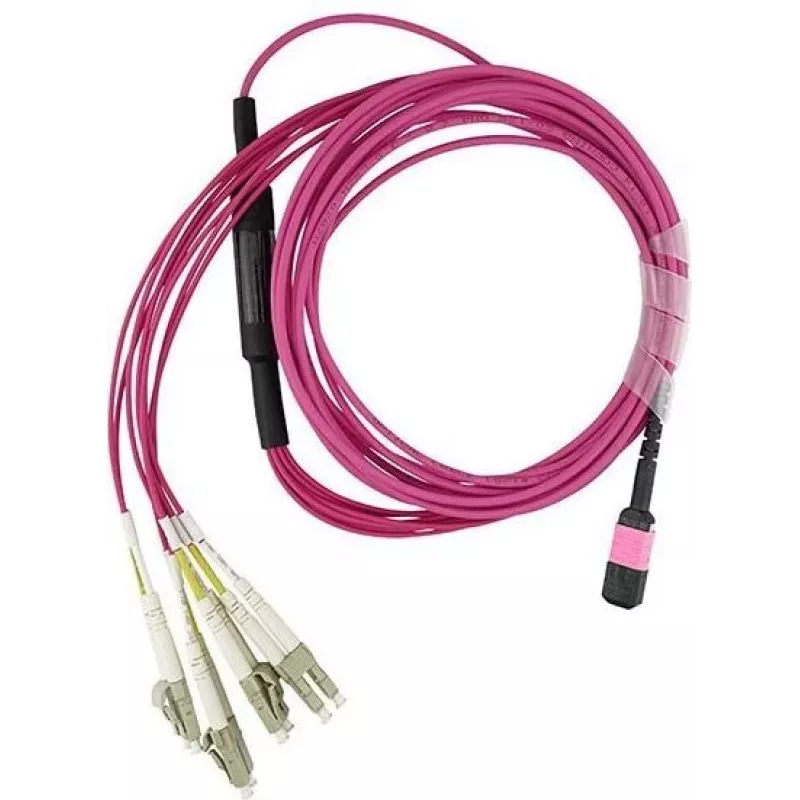

Światłowodowy kabel krosowy rozgałęźny BlueOptics MCA7J70-C015 MPO/UPC na 4× duplex LC/UPC, 15 m, wielomodowy 50/125 µm OM4, 3,0 mm LSZH, 8 włókien, MPO bez kołków

BlueOptics MCA7J70-C015 to 15-metrowy wielomodowy kabel krosowy rozgałęźny przeznaczony do szybkich łączy krótkiego zasięgu w centrach danych i pomieszczeniach sieciowych. Kabel zakończony jest złączem MPO/UPC na jednym końcu i czterema złączami duplex LC/UPC na drugim, wykorzystując 8 włókien markowego włókna wielomodowego 50/125 µm OM4. magenta kurtka LSZH o średnicy 3,0 mm zapewnia kompaktową, trudnopalną osłonę zewnętrzną odpowiednią do zarządzanych środowisk kablowych. Dołączony jest fabryczny raport z testów, a złącze MPO jest dostarczane bez kołków.

Zalety

Kabel zapewnia wysoką przepustowość odpowiednią dla optyki równoległej i zastosowań wielomodowych krótkiego zasięgu, korzystając z charakterystyki włókna OM4 w celu poprawy szerokości pasma modalnego i zmniejszenia strat wtrąceniowych. Konstrukcja rozgałęźna upraszcza łączność między liniami szkieletowymi MPO a portami duplex LC bez dodatkowych adapterów, oszczędzając miejsce w szafie i redukując liczbę etapów połączeń. Kurtka LSZH zmniejsza ryzyko wydzielania niebezpiecznego dymu i gazów korozyjnych w przypadku pożaru, a średnica 3,0 mm równoważy elastyczność z ochroną mechaniczną.

Zastosowanie

Kluczowe parametry

Sposób użycia

Poprowadź kabel przez ścieżki lub koryta do zarządzania kablami i zabezpiecz go, aby uniknąć ostrych zagięć; zachowaj minimalny promień gięcia zalecany dla kabli wielomodowych 3,0 mm. Podłącz koniec MPO/UPC do portu szkieletowego MPO lub kasety i wetknij cztery złącza duplex LC/UPC do docelowych portów sprzętu lub paneli krosowych. Sprawdź polaryzację i mapowanie włókien podczas podłączania systemów optyki równoległej. Użyj dostarczonego raportu z testów, aby potwierdzić tłumienie wtrąceniowe i ciągłość po instalacji.

Zalecenia

Unikaj ciągnięcia za złącza; chwytaj za obudowy złączy i trzymaj nasadki ochronne na nieużywanych złączach. Nie próbuj wkładać kołków MPO do dostarczonego złącza MPO. Dla optymalnej wydajności utrzymuj czyste powierzchnie czołowe złączy przy użyciu odpowiednich narzędzi do czyszczenia światłowodów i przeprowadzaj testy poinstalacyjne zgodnie ze standardami branżowymi.
