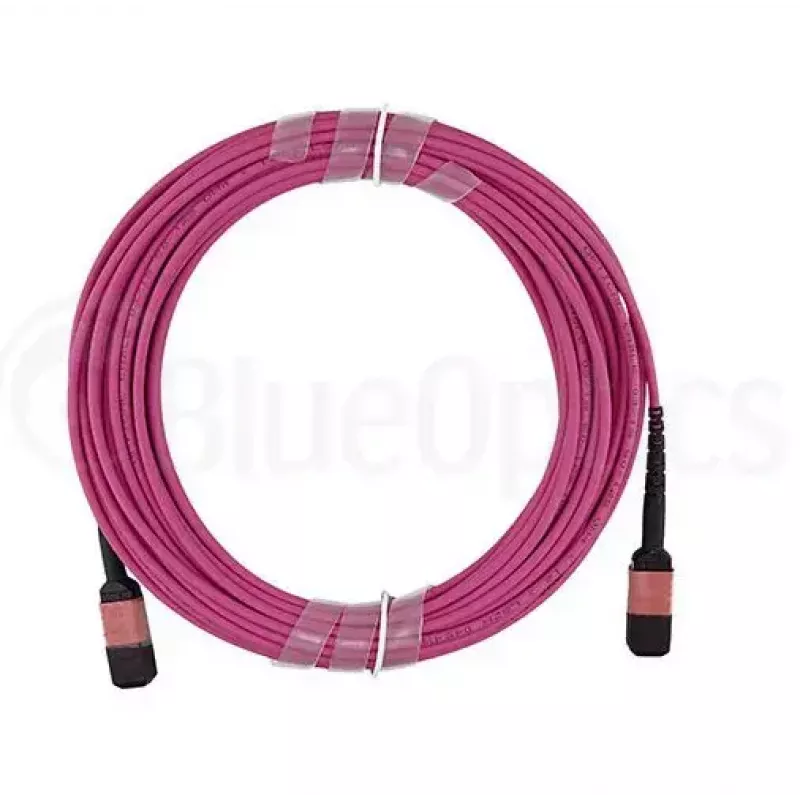

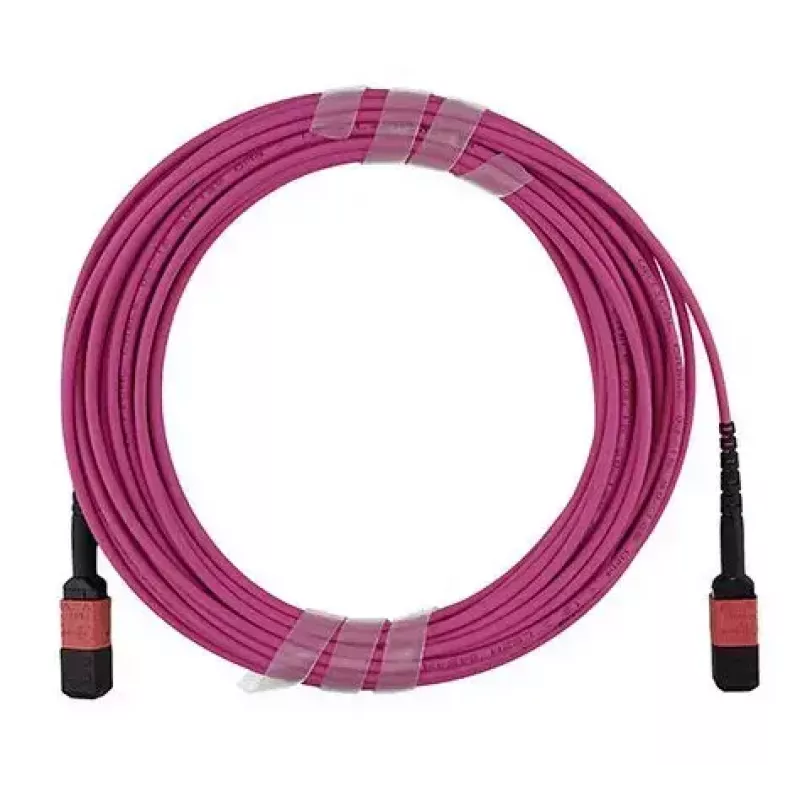

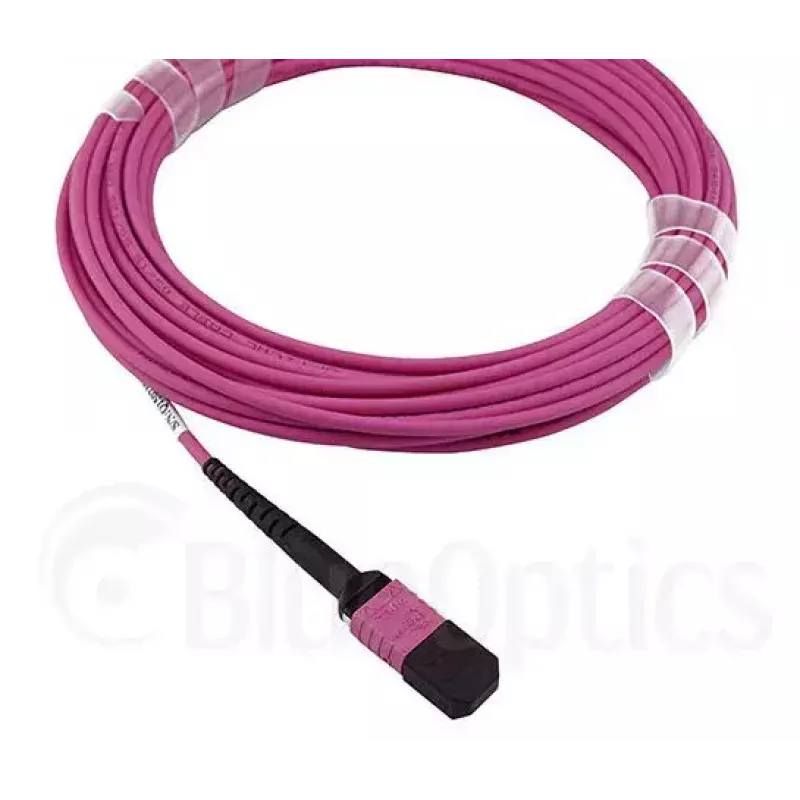

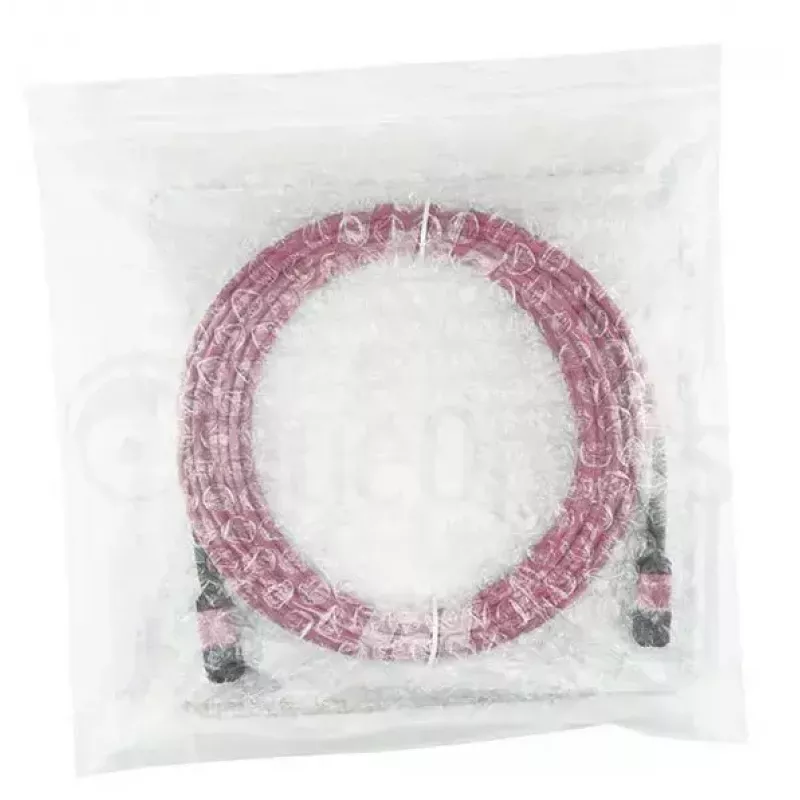

Światłowodowy kabel MPO BlueOptics CBL-MPO12-OM4-20M-BO 20m OM4

BlueOptics CBL-MPO12-OM4-20M-BO to 20-metrowy światłowodowy kabel krosowy MPO-MPO zaprojektowany do szybkiej transmisji wielomodowej w środowiskach centrów danych i infrastruktury sieciowej. Wykonany z włókna wielomodowego OM4 zoptymalizowanego pod kątem laserów i złącz MPO/UPC na obu końcach, kabel ten obsługuje połączenia o dużej gęstości między panelami krosowymi a nadajnikami optycznymi. CBL-MPO12-OM4-20M-BO ma powłokę zewnętrzną LSZH (bezhalogenową o niskim wydzielaniu dymu), która ogranicza wydzielanie dymu i nie uwalnia halogenów w przypadku pożaru, a także jest testowany pod kątem niskiej tłumienności wtrąceniowej i wysokiej tłumienności odbiciowej, co zapewnia niezawodną integralność sygnału.

Zalety

Ten 20-metrowy kabel OM4 MPO zapewnia lepszą przepustowość i mniejsze tłumienie w łączach optyki równoległej krótkiego zasięgu i sieciach o wysokiej wydajności. Zastosowanie włókna wielomodowego zoptymalizowanego pod kątem laserów umożliwia uzyskanie większej szerokości pasma modalnego w porównaniu ze standardowymi typami wielomodowymi. Złącza MPO/UPC i precyzyjne tulejki cyrkonowe zapewniają stabilne łączenie i wytrzymują do standardowej w branży liczby cykli łączeniowych. Testy fabryczne za pomocą interferometru i reflektometru OTDR dostarczają udokumentowanych wartości tłumienności wtrąceniowej i odbiciowej w celu weryfikacji wydajności.

Odpowiednie do

• Połączeń między panelami krosowymi wyposażonymi w złącza MPO w centrach danych
• Łączy optyki równoległej dla aplikacji 40/100/400 Gigabit (krótkozasięgowe łącza wielomodowe)
• Łączenia nadajników MPO z zestawami rozgałęźnymi
• Dystrybucji włókien o dużej gęstości w serwerowniach i szafach telekomunikacyjnych

Kluczowe parametry techniczne

• Długość: 20 metrów
• Typ włókna: OM4 wielomodowe, zoptymalizowane pod kątem laserów
• Typ złącza: MPO/UPC na MPO/UPC (oba końce)
• Powłoka: LSZH (bezhalogenowa, niskie wydzielanie dymu)

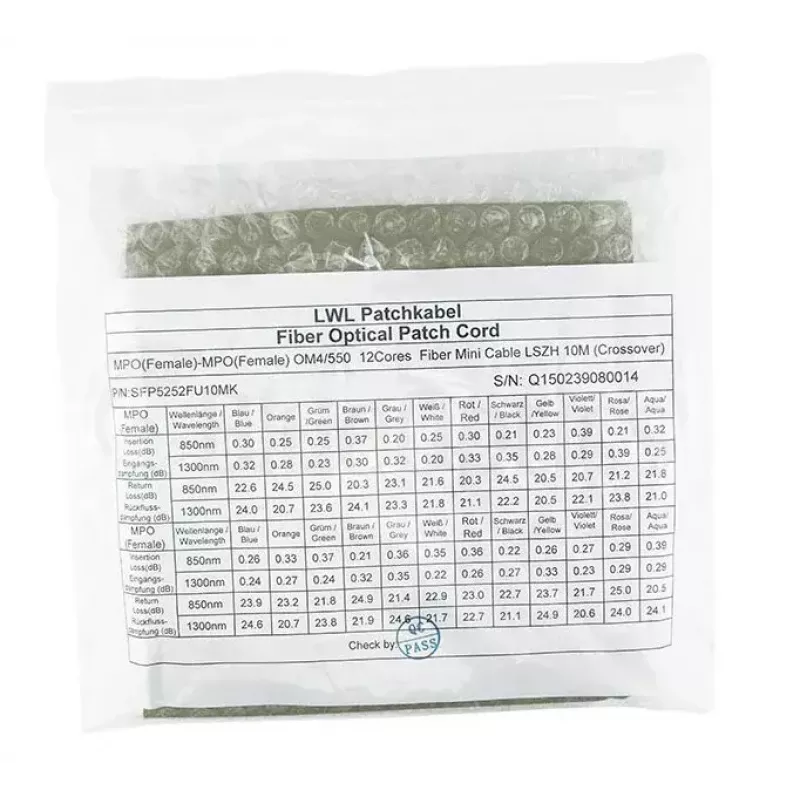

• Typowa wydajność: niska tłumienność wtrąceniowa, wysoka tłumienność odbiciowa (mierzona fabrycznie)
• Testowane za pomocą: interferometru i reflektometru OTDR; spełnia odpowiednie wymagania Telcordia

Sposób użycia

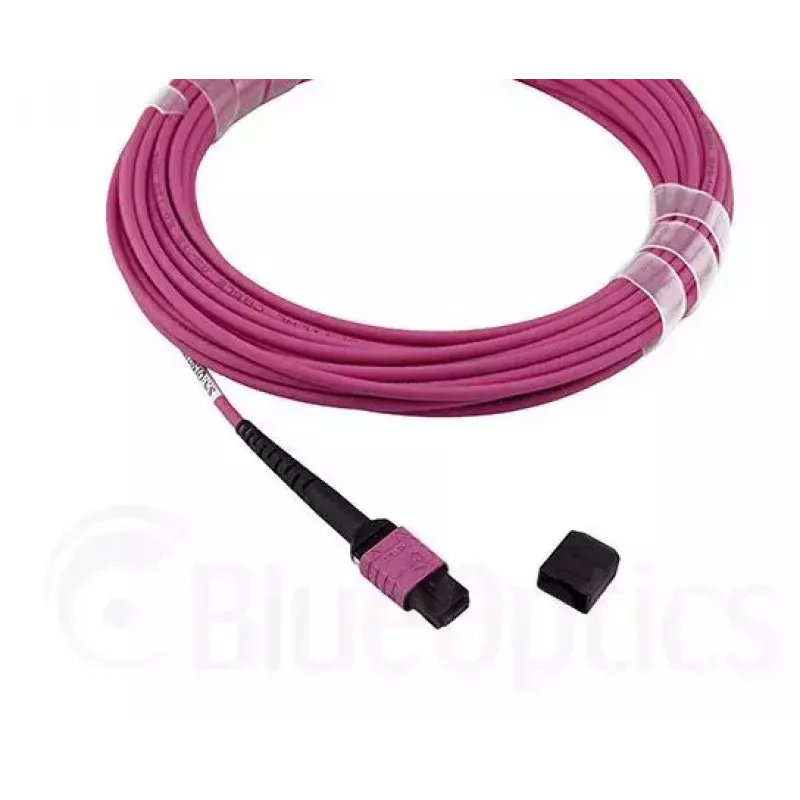

Poprowadź kabel BlueOptics MPO-MPO OM4 między portami MPO na panelach krosowych lub bezpośrednio między nadajnikami MPO, unikając ostrych zagięć i nadmiernego naprężenia. Upewnij się, że złącza MPO są czyste i zabezpieczone przed włożeniem; gdy nie są podłączone, używaj odpowiednich zatyczek przeciwpyłowych. Wyrównaj prawidłowo złącza MPO z rowkiem wpustowym i włóż je, aż zatrzask się zatrzaśnie. W przypadku instalacji wymagających rozgałęzienia nadajnika, potwierdź polaryzację i mapowanie kanałów, aby dopasować konfigurację sprzętu. Zachowaj promienie gięcia zgodne z zaleceniami producenta i zabezpiecz kabel w ścieżkach zarządzania okablowaniem, aby zapobiec przesuwaniu i naprężeniom.

Zalecenia

Przed każdym podłączeniem czyść czoła złączy MPO odpowiednimi narzędziami do czyszczenia włókien i sprawdzaj zmierzoną tłumienność wtrąceniową przy integrowaniu w łącza krytyczne. Używaj odpowiednich zestawów rozgałęźnych MPO przy konwersji na połączenia duplex LC i postępuj zgodnie z najlepszymi praktykami dla włókien wielomodowych dotyczącymi polaryzacji kanałów i krosowania, aby zapewnić oczekiwaną wydajność w łączach równoległych 40/100/400 Gb/s.
