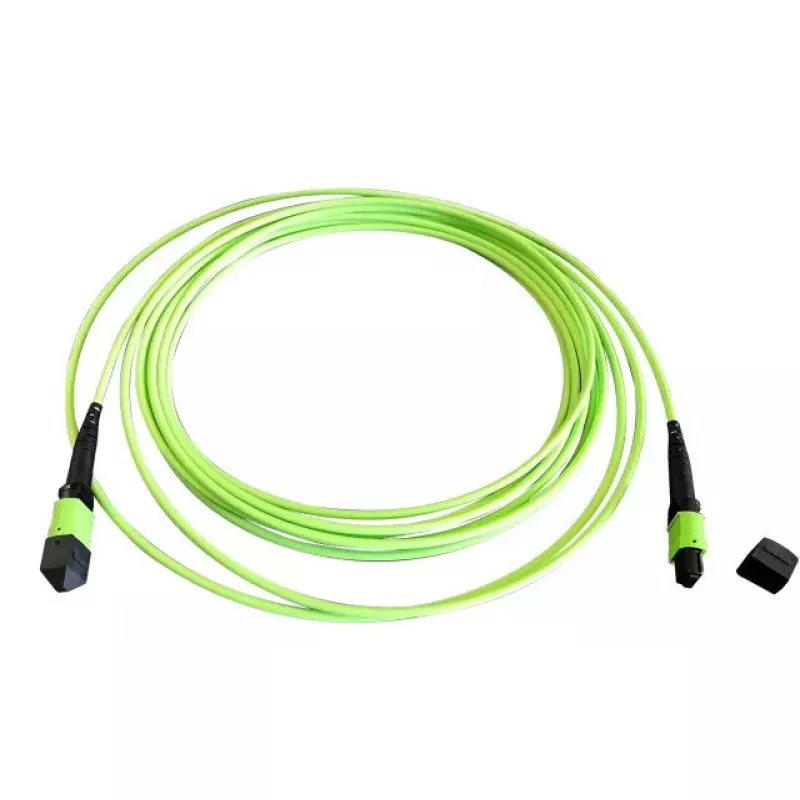

Światłowodowy kabel MTP EFB Elektronik MTPF12MTPFOM5-5, OM5, MTP–MTP, 5 m, 50 µm

EFB Elektronik MTPF12MTPFOM5-5 to 5-metrowy wielomodowy kabel światłowodowy ze szkłem gradientowym OM5 i złączami MTP na obu końcach. Dzięki średnicy rdzenia 50 µm kabel został zaprojektowany dla połączeń InfiniBand o dużej gęstości i połączeń między centrami danych, gdzie wymagana jest multipleksacja falowa krótkiego zasięgu i transmisja wielomodowa. Fabrycznie zakończony montaż MTP–MTP upraszcza instalację między panelami krosowniczymi, serwerowymi kartami sieciowymi i urządzeniami aktywnymi, zachowując stałą wydajność optyczną na wielu kanałach.

Zalety

Ten wielomodowy kabel MTP–MTP OM5 zapewnia kompaktową łączność o dużej liczbie włókien, odpowiednią dla gęsto upakowanych środowisk szafowych. Fabrycznie zakończone złącza MTP skracają czas montażu w terenie i minimalizują zmienność strat wtrąceniowych. Średnica rdzenia 50 µm obsługuje standardowe charakterystyki pasma modalnego dla łączy krótkiego zasięgu o dużej prędkości i jest kompatybilna z systemami multipleksacji krótkofalowej. Długość 5 m zapewnia elastyczność dla typowych połączeń między szafami lub od urządzenia do panelu krosowego bez nadmiaru zapasu kabla.

Zastosowanie

• Łącza szkieletowe w centrach danych i połączenia krzyżowe
• Wysokogęstościowe panele krosowe i połączenia kasetowe
• Klastry InfiniBand i połączenia HPC
• Wielomodowe wdrożenia z multipleksacją falową krótkiego zasięgu (SWDM)
• Łącza uplink serwerów i połączenia optyczne między przełącznikami w szafach

Kluczowe specyfikacje

• Typ włókna: OM5 wielomodowe ze skokowym współczynnikiem załamania
• Typ złącza: MTP na MTP, męskie/męskie fabrycznie zakończone
• Średnica rdzenia: 50 µm
• Długość kabla: 5 metrów
• Nadaje się do transmisji wielomodowej krótkiego zasięgu o dużej gęstości oraz SWDM
• Typowe zastosowanie: połączenia optyczne w centrach danych i na poziomie szaf

Jak używać

Poprowadź kabel MTP–MTP między dwoma docelowymi panelami krosowymi, kasetami lub urządzeniami, upewniając się, że przestrzegane są minimalne promienie gięcia. Dopasuj złącza MTP do gniazda lub kasety i wsuwaj, aż zatrzask złącza się zablokuje. Zweryfikuj polaryzację i mapowanie kanałów zgodnie z planem sieci, a następnie przetestuj każdy kanał włóknowy odpowiednim sprzętem do testów optycznych, aby potwierdzić tłumienność wtrąceniową i ciągłość przed zakończeniem zarządzania okablowaniem. Nie próbuj samodzielnie zakańczać złączy MTP; używaj fabrycznie zakończonych zestawów, aby zapewnić fabrycznie kontrolowaną wydajność złączy.

Zalecenia

Przechowuj i obchodź się z kablem tak, aby unikać ostrych zagięć i zgniatania. Używaj akcesoriów do zarządzania kablami w szafach, aby zachować minimalny promień gięcia, i oznacz oba końce dla jasnej identyfikacji kanałów. W celu uzyskania najlepszej wydajności w łączach SWDM lub szybkich łączach wielomodowych wykonuj certyfikację włókien i okresowo monitoruj tłumienność wtrąceniową.
