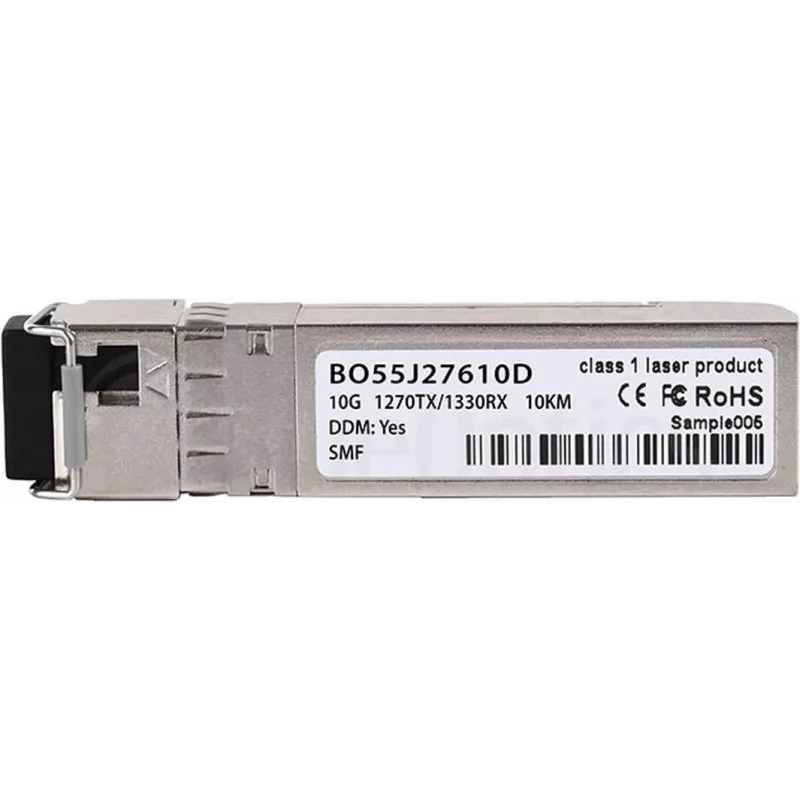

Światłowodowy moduł nadawczo-odbiorczy SFP-10G-BX-U CBO do łączy 10G na jednym włóknie

Światłowodowy moduł nadawczo-odbiorczy BlueOptics SFP-10G-BX-U CBO do łączy 10G na jednym włóknie to kompaktowy moduł SFP+ zaprojektowany do zapewnienia łączności 10 Gigabit przez pojedynczą żyłę światłowodu jednomodowego. Wykorzystuje zwielokrotnienie falowe z podziałem długości fali (WDM) z oddzielnymi długościami fali nadawania i odbioru na jednym włóknie, umożliwiając dwukierunkowy ruch przy zajętości pojedynczego rdzenia światłowodu. Moduł jest przeznaczony do instalacji w przełącznikach, routerach i urządzeniach linii optycznej akceptujących moduły nadawczo-odbiorcze SFP+ i obsługuje standardowe łącza 10G Ethernet na wydłużonych dystansach w połączeniu z odpowiednikiem o komplementarnej długości fali.

Zalety

Ten moduł nadawczo-odbiorczy SFP+ na jedno włókno zmniejsza wymagania dotyczące okablowania światłowodowego, umożliwiając komunikację dupleksową na jednej żyle, co ogranicza zużycie portów światłowodowych i upraszcza zarządzanie światłowodami. Forma jest kompatybilna z szeroką gamą portów SFP+, zapewniając interoperacyjność z powszechnie stosowanymi platformami przełączającymi i routującymi. Jego działanie WDM pozwala na prostą integrację w topologiach punkt-punkt i pierścieniowych, gdzie liczba włókien jest ograniczona, przy zachowaniu przepływności 10G. Kompaktowa konstrukcja umożliwia wymianę podczas pracy i prostą instalację w działających systemach.

Zastosowanie

• Wydłużanie łączy 10G Ethernet między przełącznikami i routerami przez światłowód jednomodowy
• Sieci operatorskie i dostępowe w obszarach metropolitalnych, gdzie brakuje żył światłowodowych
• Łącza uplink w centrach danych i połączenia między szafami wymagające oszczędzania włókien
• Topologie punkt-punkt i pierścieniowe wykorzystujące zwielokrotnienie falowe z podziałem długości fali

Kluczowe dane techniczne

• Interfejs: SFP+ (kompatybilny z 10 Gigabit Ethernet)
• Typ światłowodu: światłowód jednomodowy (SMF)
• Działanie: Na jednym włóknie, WDM (oddzielne długości fali dla TX i RX)
• Przepływność: 10 Gb/s
• Dystans transmisji: zaprojektowany dla zwiększonego zasięgu po światłowodzie jednomodowym (sparować z modułem o pasującej długości fali dla określonej długości łącza)
• Typ złącza: złącze LC duplex stosowane w łączach WDM na jednym włóknie
• Forma: Moduł SFP+ z możliwością wymiany podczas pracy

Sposób użycia

Zainstaluj SFP-10G-BX-U w dostępnym porcie SFP+ w kompatybilnym przełączniku, routerze lub urządzeniu optycznym przy włączonym lub wyłączonym zasilaniu, ponieważ moduł obsługuje wymianę podczas pracy. Podłącz pojedynczą żyłę światłowodu jednomodowego między sparowanymi urządzeniami; upewnij się, że moduł nadawczo-odbiorczy po drugiej stronie używa komplementarnej długości fali dla prawidłowego dopasowania nadawania/odbioru. Sprawdź stan łącza na urządzeniu hosta i potwierdź wynegocjowaną prędkość 10G. Skonfiguruj interfejsy sieciowe i wszelkie wymagane ustawienia portów na sprzęcie, aby włączyć wybrane sieci VLAN, agregację łączy lub inne polityki w razie potrzeby.

Zalecenia

Używaj tego modułu w dopasowanych parach z komplementarnym modułem nadawczo-odbiorczym na jedno włókno (przeciwny kierunek długości fali) oraz w urządzeniach, które oficjalnie obsługują moduły SFP+ innych producentów. Utrzymuj złącza światłowodowe w czystości i używaj zaślepek przeciwpyłowych, gdy nie są używane. Aby zapewnić niezawodne działanie łącza, postępuj zgodnie z listą kompatybilności modułów nadawczo-odbiorczych dostawcy hosta oraz wykonaj kontrole mocy optycznej i dystansu zgodnie z wymaganiami projektu sieci.
