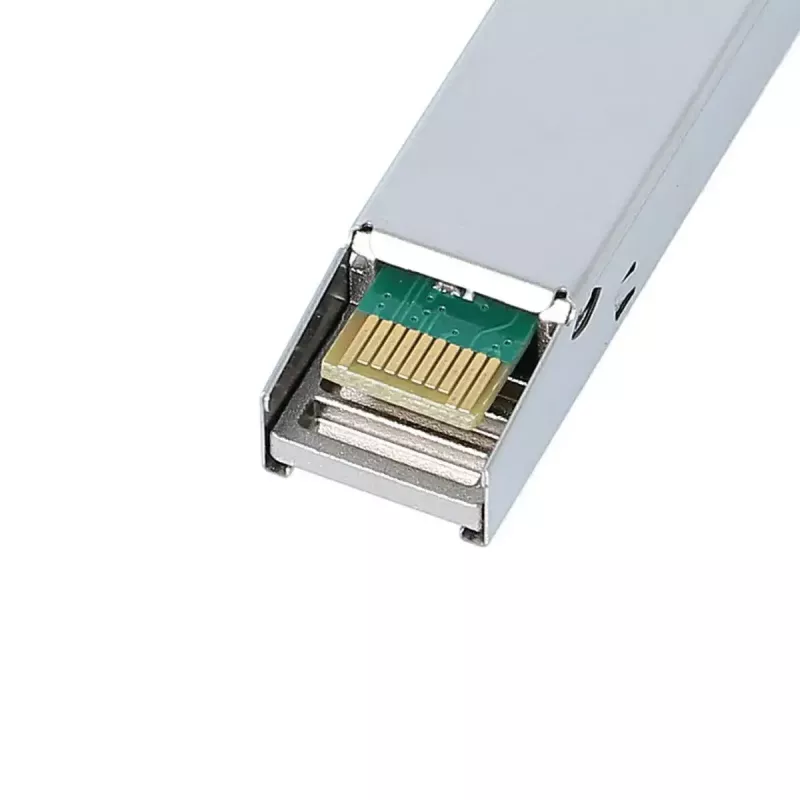

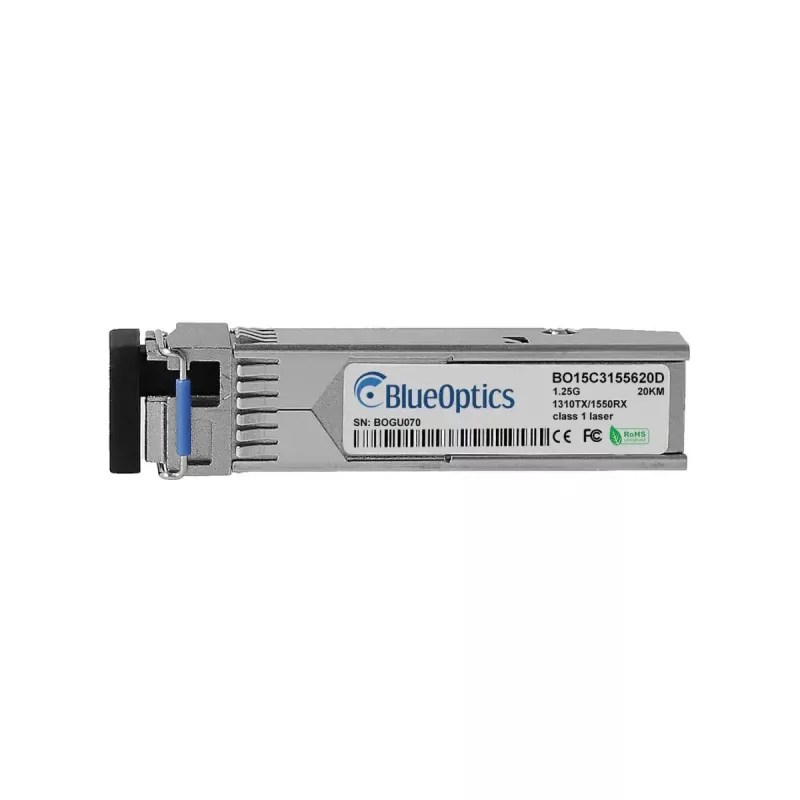

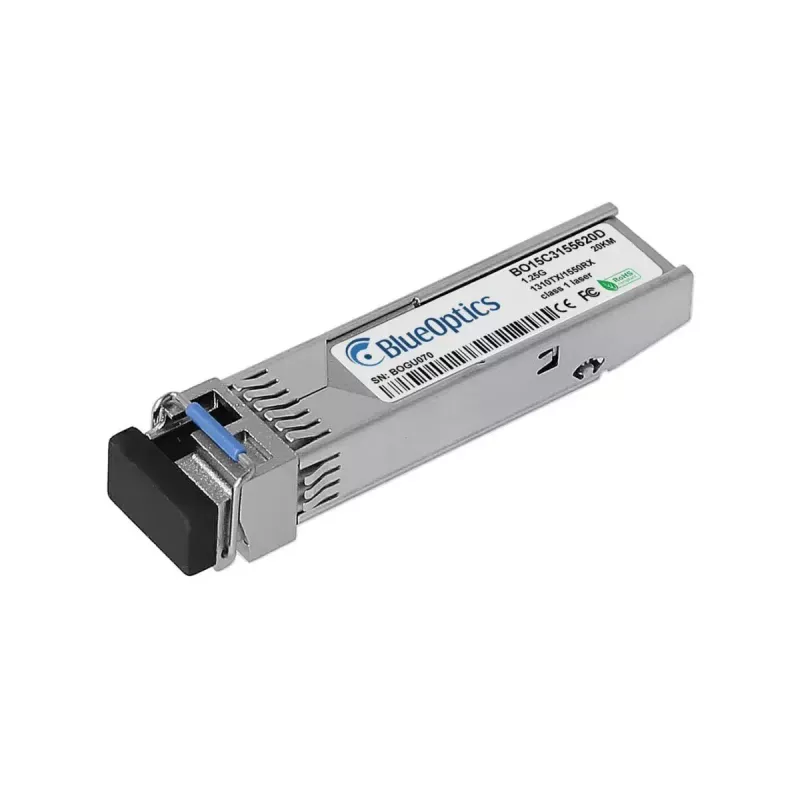

Światłowodowy moduł nadawczo-odbiorczy SFP BlueOptics 551090-BO 20000 m Aluminium

BlueOptics 551090-BO to jednomodowy światłowodowy moduł nadawczo-odbiorczy SFP przeznaczony do zastosowań 1000BASE-BX-U i łączy dalekiego zasięgu do 20 000 m. Umieszczony w aluminiowej obudowie i ważący zaledwie 20 g moduł wykorzystuje łączność LC Simplex i obsługuje jednoczesną transmisję i odbiór za pomocą jednego włókna dzięki zastosowaniu różnych długości fal dla nadajnika i odbiornika. Moduł jest zgodny ze standardami MSA i nadaje się do użytku w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych akceptujących standardowe moduły SFP.

Zalety

Moduł zapewnia wydajność dalekiego zasięgu dla Gigabit Ethernet, Fibre Channel over Ethernet lub aplikacji SDH/SONET do 1,25 Gbit/s, zachowując przy tym niską wagę i trwałą aluminiową obudowę. Zgodność ze specyfikacjami MSA gwarantuje interoperacyjność z szeroką gamą sprzętu. Konstrukcja wykorzystuje sprawdzone komponenty laserowe i układy scalone, aby zapewnić wydłużoną żywotność produktu i stabilną wydajność optyczną, a moduł obsługuje diagnostykę cyfrową (DDM/DOM) umożliwiającą monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury, jeśli jest to obsługiwane przez urządzenie hosta.

Kluczowe specyfikacje

• Standard transmisji: 1000BASE-BX-U (1,25 Gbit/s)
• Maksymalna odległość transferu: 20 000 m (włókno jednomodowe)

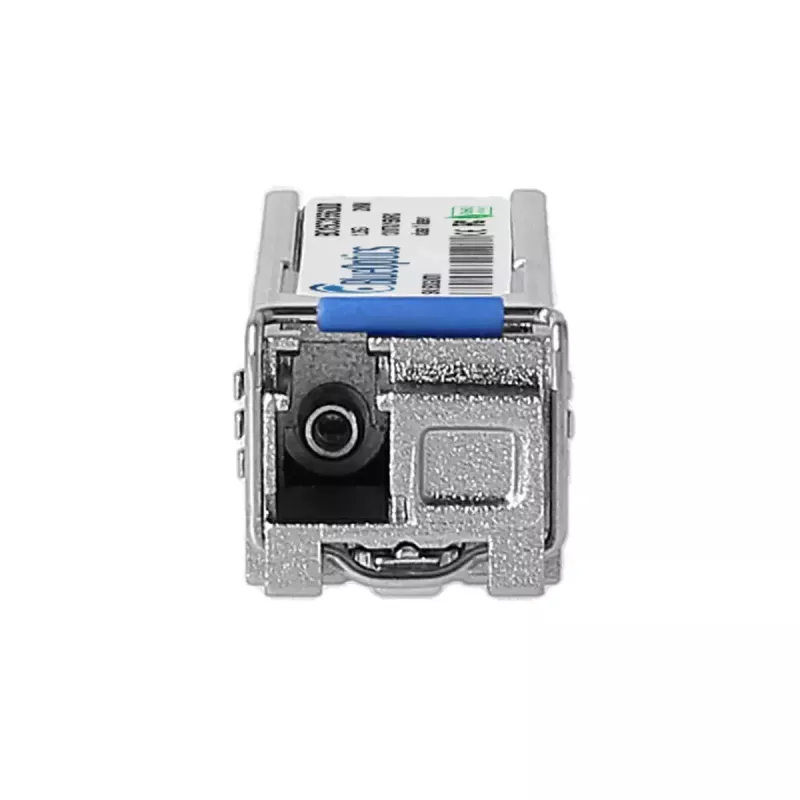

• Typ złącza: LC Simplex
• Długości fal optycznych: asymetryczna para nadawczo-odbiorcza do pracy na jednym włóknie
• Materiał obudowy: aluminium
• Waga: 0,02 kg
• Forma: SFP (Small Form-factor Pluggable), zgodny z MSA
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) (jeśli urządzenie hosta je obsługuje)

Sposób użycia

Zainstaluj moduł SFP w kompatybilnym slocie SFP urządzenia sieciowego, postępując zgodnie z wytycznymi dostawcy dotyczącymi wymiany podczas pracy. Użyj odpowiedniego jednomodowego kabla krosowego LC simplex i upewnij się co do prawidłowej biegunowości oraz prowadzenia włókien w dwukierunkowych łączach jednodomowych. Skonfiguruj podłączone urządzenia do odpowiedniego protokołu transmisji i zweryfikuj parametry łącza. Jeśli wymagana jest diagnostyka cyfrowa, włącz i odczytaj wartości DDM/DOM z systemu hosta, aby monitorować napięcie, prąd lasera, moc wyjściową/wejściową i temperaturę.

Zalecenia

W celu uzyskania optymalnej wydajności należy sparować moduł z włóknem jednomodowym i wysokiej jakości złączami LC, sprawdzić, czy urządzenie hosta obsługuje 1000BASE-BX-U oraz DDM, jeśli diagnostyka jest potrzebna, a także przestrzegać wytycznych producenta dotyczących ochrony przed wyładowaniami elektrostatycznymi i instalacji. Wykonaj obliczenia budżetu strat optycznych dla łączy zbliżających się do limitu 20 km i przetestuj za pomocą przykładowego modułu w swoim środowisku przed wdrożeniami na dużą skalę.
