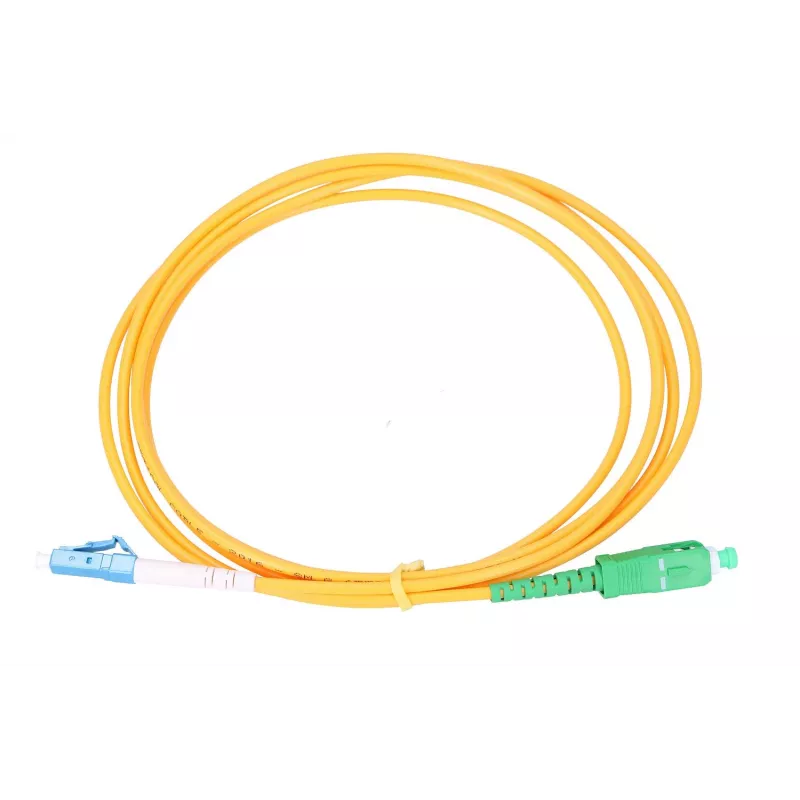

Światłowodowy patchcord Extralink LC/UPC – SC/APC, jednomodowy G.652D, simplex, płaszcz 3 mm, 2 m

Jednomodowy patchcord światłowodowy Extralink ze złączem LC/UPC na jednym końcu i SC/APC na drugim zapewnia połączenie simplex z wykorzystaniem włókna zgodnego z ITU-T G.652D. Kabel ma płaszcz zewnętrzny o średnicy 3 mm i całkowitą długość 2 m. Został zaprojektowany do łączy FTTH i telekomunikacyjnych, gdzie wymagana jest konwersja między interfejsami LC/UPC i SC/APC, umożliwiając połączenie między transceiverami optycznymi, panelami krosowymi i aktywnym sprzętem z różnymi typami złączy.

Zalety

Patchcord łączy złącze LC/UPC do łączenia z transceiverami o niskiej tłumienności wtrąceniowej ze złączem SC/APC do zakończeń w panelach lub na backplane, które wymagają wydajności polerowania kątowego. Zastosowanie włókna jednomodowego G.652D zapewnia niską tłumienność i kompatybilność ze standardowymi sieciami jednomodowymi. Płaszcz 3 mm zapewnia ochronę mechaniczną i łatwość obsługi w środowiskach rackowych i szafach, a długość 2 m oferuje elastyczność dla typowych odległości krosowania bez nadmiaru luzu.

Zastosowanie

• Zakończenia abonenckie FTTH i domowe połączenia optyczne
• Łącza jednomodowe operatorów telekomunikacyjnych i w centralach oraz punktach obecności (POP)
• Łączenie transceiverów optycznych, konwerterów mediów i paneli krosowych
• Stanowiska laboratoryjne i testowe wymagające konwersji interfejsu LC na SC APC

Kluczowe parametry

• Typ włókna: jednomodowe ITU-T G.652D
• Złącze A: LC z polerowaniem UPC
• Złącze B: SC z polerowaniem APC (kątowe)
• Konfiguracja kabla: simplex
• Średnica płaszcza zewnętrznego: 3 mm
• Standardowa długość: 2 m
• Typowy zakres długości fal zastosowań: jednomodowe długości fal telekomunikacyjnych (np. 1310 nm, 1550 nm)

Sposób użycia

Przed włożeniem sprawdź czystość złączy i końcówek włókien. Wyrównaj złącze LC/UPC z odpowiednim gniazdem LC/UPC i wciśnij, aż usłyszysz kliknięcie; włóż złącze SC/APC do adaptera lub portu panelu SC/APC, upewniając się co do orientacji klucza i osadzenia polerowania kątowego. Unikaj nadmiernego zginania kabla o średnicy 3 mm; zachowaj promień gięcia zgodnie z zaleceniami producenta dla włókien jednomodowych. Podczas rozłączania ciągnij za złącza za osłonę lub korpus, a nie za włókno, aby zapobiec uszkodzeniom.

Zalecenia

Przechowuj i transportuj patchcord w torbie ochronnej lub na szpuli, aby zapobiec załamaniom. Przed każdym połączeniem czyść końcówki LC/UPC i SC/APC odpowiednimi narzędziami do czyszczenia włókien. Używaj tego patchcordu w środowiskach o stabilnej temperaturze i unikaj naprężeń mechanicznych, aby zachować niską tłumienność wtrąceniową i wysoką tłumienność odbicia.
