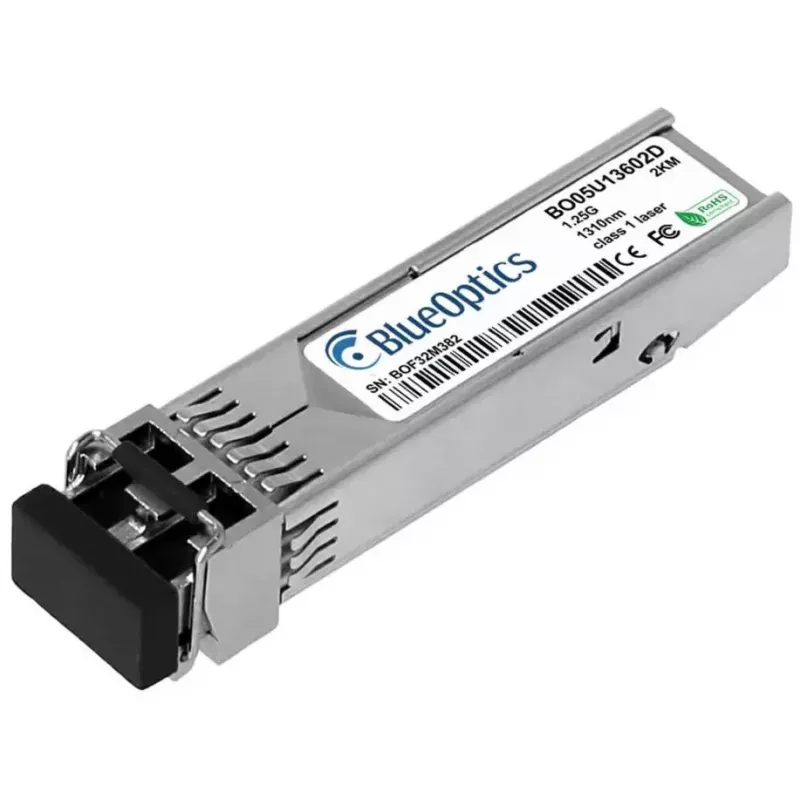

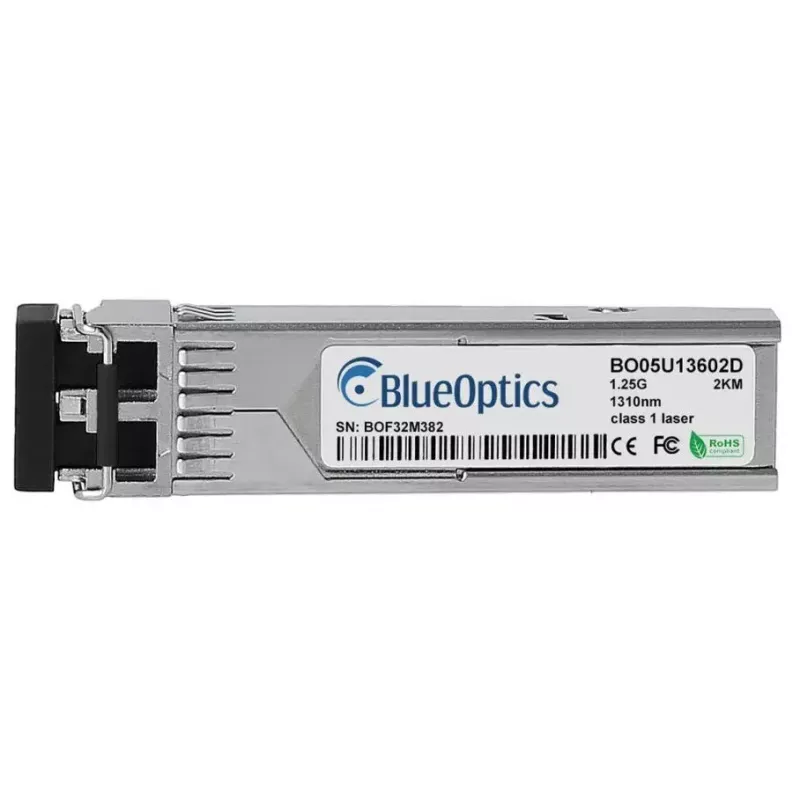

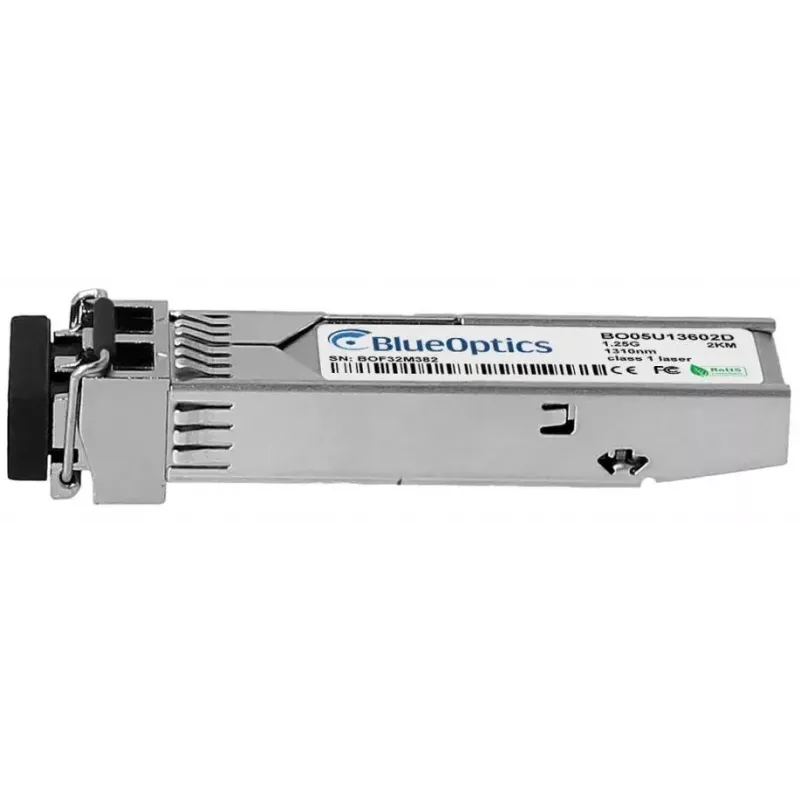

Światłowodowy transceiver SFP BlueOptics 942 108-001-BO 2000 m Aluminium

BlueOptics 942 108-001-BO to światłowodowy transceiver SFP zaprojektowany do zastosowań 1000BASE-X, obsługujący optyczną transmisję danych po włóknie wielomodowym do 2000 m. Urządzenie posiada lekką aluminiową obudowę i wykorzystuje złącze duplex LC do jednoczesnych kanałów nadawczego i odbiorczego. transceiver stosuje fale o długości 1310 nm do nadawania i odbioru, jest zgodny ze standardami mechanicznymi i elektrycznymi MSA dla modułów SFP, co umożliwia integrację z przełącznikami sieciowymi, routerami i systemami pamięci masowej obsługującymi standardowe interfejsy SFP.

Zalety

Ten moduł SFP BlueOptics zapewnia standardową zgodność formatu SFP, kompaktową aluminiową obudowę o wadze zaledwie 20 g oraz obsługę przepustowości do 1,25 Gbit/s zgodnie ze specyfikacją 1000BASE-X. Interfejs duplex LC umożliwia dwukierunkowe łącza optyczne, a praca na włóknie wielomodowym i elementy optyczne 1310 nm redukują podatność na zakłócenia elektromagnetyczne typowe dla łączy miedzianych. Moduły są produkowane zgodnie z wytycznymi MSA i poddawane testom kompatybilności dla niezawodnego działania plug-and-play w sprzęcie obsługującym równoważne transceivery Hirschmann.

Nadaje się do

• łączy Gigabit Ethernet po włóknie wielomodowym do 2 km
• transmisji Fibre Channel over Ethernet i SDH/SONET na obsługiwanych platformach
• modernizacji przełączników, routerów lub systemów pamięci masowej akceptujących moduły SFP 1000BASE-X
• wymiany lub dodawania transceiverów w szkieletowych sieciach centrów danych i sieciach korporacyjnych

Kluczowe specyfikacje

• Format: SFP (Small Form-factor Pluggable)
• Szybkość transmisji: do 1,25 Gbit/s (1000BASE-X)
• Długość fali: 1310 nm nadawanie i odbiór

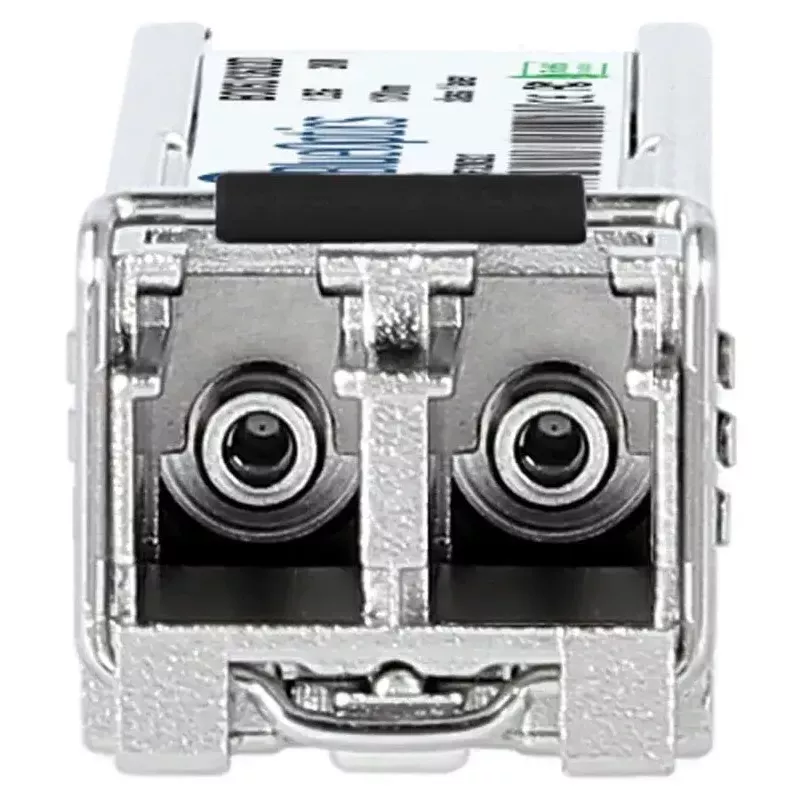

• Złącze optyczne: LC duplex
• Typ włókna: włókno wielomodowe
• Maksymalny zasięg: do 2000 m
• Materiał i kolor obudowy: aluminium
• Waga: około 20 g

Sposób użycia

Przed instalacją SFP wyłącz zasilanie lub zastosuj procedurę wymiany na gorąco określoną przez producenta sprzętu. Zdejmij osłony przeciwpyłowe ze złącza LC i włóż transceiver do kompatybilnego portu SFP, aż zatrzaśnie się. Podłącz kable krosowe LC duplex między transceiverami lub do panelu krosowego, zwracając uwagę na wyrównanie nadawania do odbioru. Skonfiguruj urządzenie hostujące do pracy w trybie 1000BASE-X, jeśli platforma tego wymaga. Jeśli urządzenie obsługuje diagnostykę cyfrową (DDM/DOM), monitoruj parametry optyczne, takie jak napięcie zasilania, prąd polaryzacji lasera, moc wyjściowa/wejściowa i temperatura, za pośrednictwem interfejsu zarządzania, aby przeprowadzać kontrole operacyjne.

Zalecenia

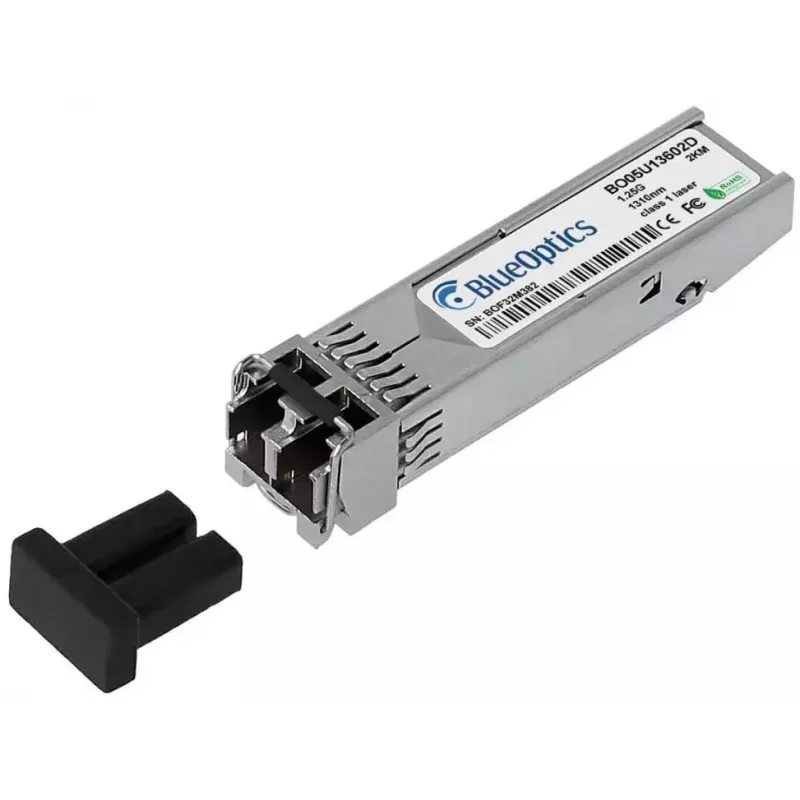

Używaj certyfikowanego włókna wielomodowego i wysokiej jakości kabli krosowych LC duplex, aby uzyskać optymalny zasięg i integralność sygnału. Sprawdź zgodność urządzenia hostującego ze standardowymi modułami SFP 1000BASE-X i potwierdź wsparcie DDM/DOM, jeśli potrzebna jest zdalna diagnostyka. Niezamontowane moduły przechowuj z założonymi osłonami przeciwpyłowymi i unikaj narażenia na zanieczyszczenia lub naprężenia mechaniczne podczas instalacji.
