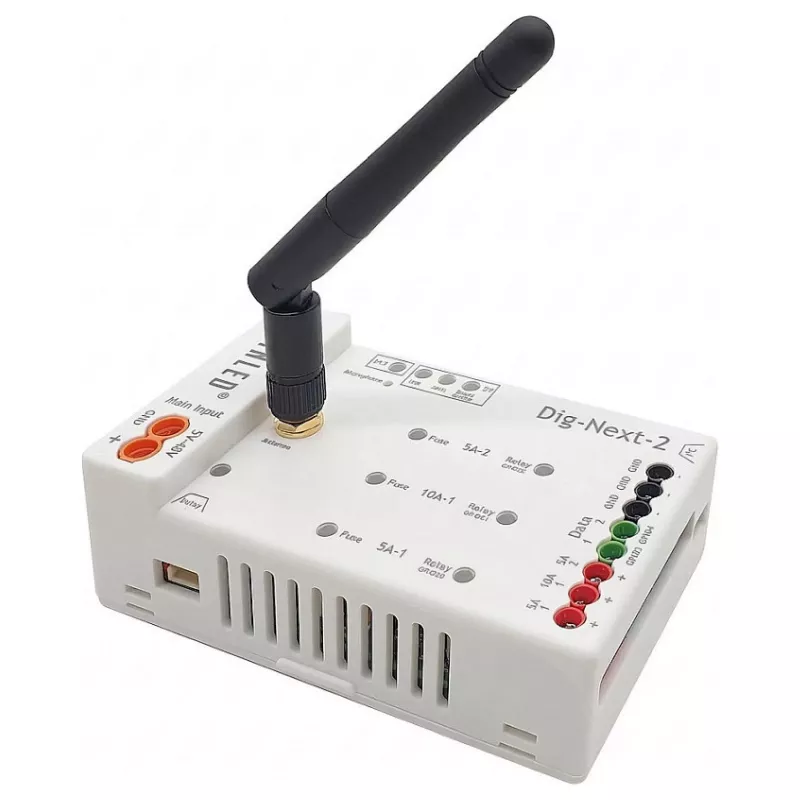

SYNERGY21 Synergy 21 LED QuinLED Dig-Next-2 Addressable LED Controller ESP32 Wi-Fi

SYNERGY21 Synergy 21 LED QuinLED Dig-Next-2 to wysokowydajny kontroler LED adresowalnych oparty na mikrokontrolerze ESP32. Zaprojektowany do zaawansowanych projektów oświetleniowych LED, oferuje bezproblemową łączność Wi-Fi i obsługę popularnego oprogramowania, takiego jak WLED i ESPHome. Dzięki dwóm niezależnym liniom danych i zintegrowanemu konwerterowi poziomów, kontroler zapewnia płynne animacje i niezawodne działanie dla szerokiej gamy adresowalnych diod LED.

Zalety

• Podwójne wyjście dla niezależnych taśm LED
• Zintegrowany konwerter poziomów 74AHCT125 dla kompatybilności sygnału 5V
• Zabezpieczenie przed odwrotną polaryzacją i bezpieczniki dla bezpiecznej pracy
• Aktualizacje OTA (Over-the-Air) dla łatwych aktualizacji oprogramowania
• Efekty czasu rzeczywistego i sterowanie segmentami przez interfejs webowy lub aplikację mobilną

Zastosowanie

• Instalacje oświetlenia inteligentnego domu
• Architektoniczne oświetlenie akcentujące
• Projekty DIY LED i konstrukcje hobbystyczne
• Oświetlenie ekspozycyjne komercyjne

Kluczowe specyfikacje

• Typ kontrolera: Kontroler LED adresowalnych
• Mikrokontroler: ESP32
• Łączność: Wi-Fi (2,4 GHz)
• Kompatybilność oprogramowania: WLED, ESPHome
• Napięcie wejściowe: 5-24V DC
• Kanały wyjściowe: 2 niezależne linie danych
• Maksymalny prąd wyjściowy (całkowity): 15A
• Konwerter poziomów: Zintegrowany 74AHCT125 (3,3V do 5V)
• Kompatybilność LED: WS2812B, SK6812, APA102 itp.
• Funkcje ochronne: Zabezpieczenie przed odwrotną polaryzacją, bezpieczniki, diody TVS
• Złącze zasilania: Zacisk śrubowy (do 12AWG)
• Złącze wyjścia LED: Zaciski śrubowe (do 12AWG)
• Interfejs sterowania: Interfejs webowy, aplikacja mobilna (przez WLED/ESPHome)
• Funkcje specjalne: Aktualizacje OTA, efekty czasu rzeczywistego, sterowanie segmentami
• Opcje montażu: Zaprojektowany do integracji z obudową/szyną DIN
• Temperatura pracy: -20°C do +50°C
• Pobór mocy (tylko kontroler): <1W
• Prędkość wyjścia danych: Wysoka prędkość dla płynnych animacji

Zalecenia

Dla optymalnej wydajności użyj wysokiej jakości zasilacza 5-24V DC zdolnego do dostarczenia wymaganego prądu dla taśm LED. Zapewnij odpowiednie odprowadzanie ciepła w przypadku montażu w zamkniętej przestrzeni. Kompatybilny z szeroką gamą adresowalnych diod LED; szczegółowe instrukcje konfiguracji znajdziesz w projekcie WLED.
