Szafa naścienna Digitus DN-10-SET-3

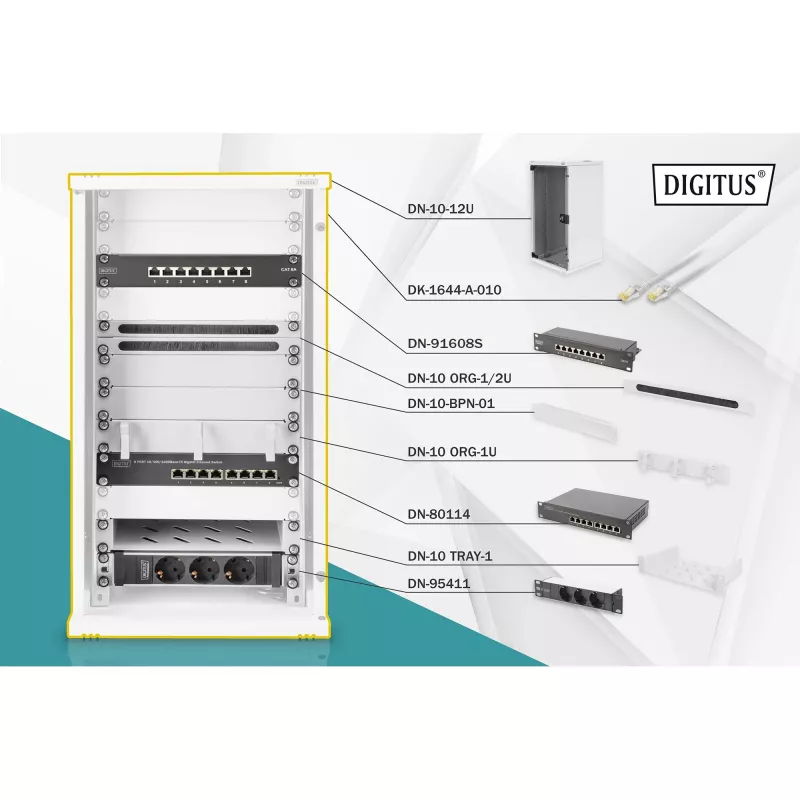

Kompletny zestaw do budowy kompaktowej sieci 254 mm (10"), zawierający szafę naścienną (12U), półkę, listwę zasilającą, przełącznik Gigabit Ethernet, ekranowany panel krosowy CAT6 8-portowy, kable krosowe, zaślepkę oraz akcesoria do zarządzania kablami. Zestaw zawiera skoordynowane komponenty do szybkiej instalacji i uporządkowanego prowadzenia kabli, dostarczane w jednym kompaktowym pudełku.

Zalety

Format 254 mm (10") został zaprojektowany do instalacji w ograniczonej przestrzeni, odpowiedni do domu, biura lub małych punktów dystrybucyjnych. Wstępnie dobrane komponenty, takie jak obudowa naścienna DN-10-12U, półka DN-10 TRAY-1 i przełącznik 8-portowy DN-80114, upraszczają konfigurację i skracają czas planowania. Dołączony ekranowany panel krosowy CAT6 oraz kable krosowe S-FTP poprawiają integralność sygnału i redukują zakłócenia. Zestaw zapewnia akcesoria montażowe i do zarządzania kablami, aby utrzymać uporządkowane środowisko szafy rack.

Kluczowe specyfikacje

• Obudowa naścienna: DN-10-12U, 12U, wymiary 592 x 312 x 300 mm
• Półka: DN-10 TRAY-1, 1U
• Listwa zasilająca: DN-95411, 1U, 3x gniazdo bezpieczne

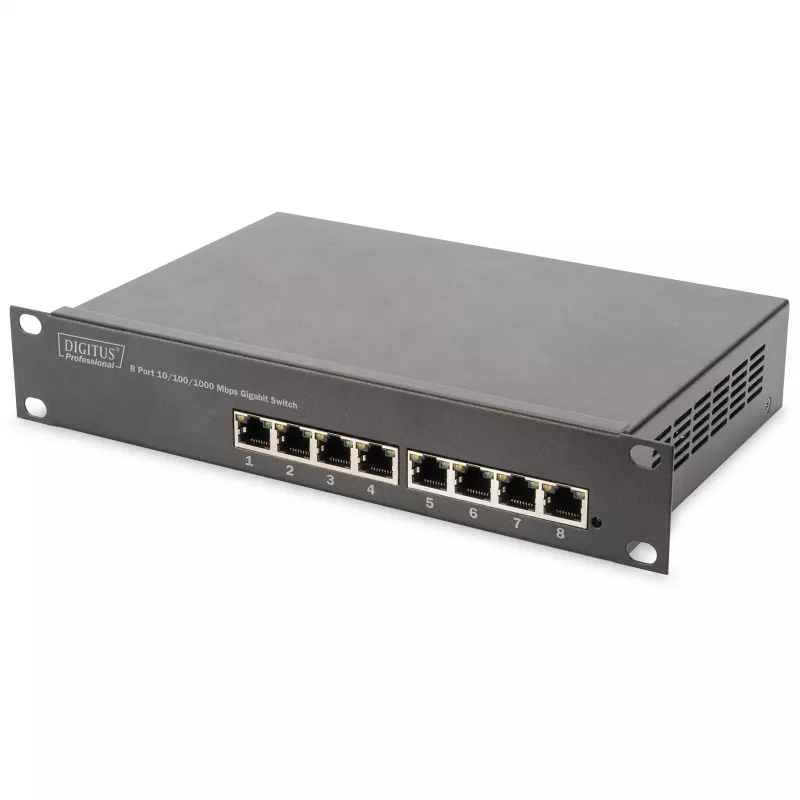

• Przełącznik: DN-80114, Gigabit Ethernet, 8 portów

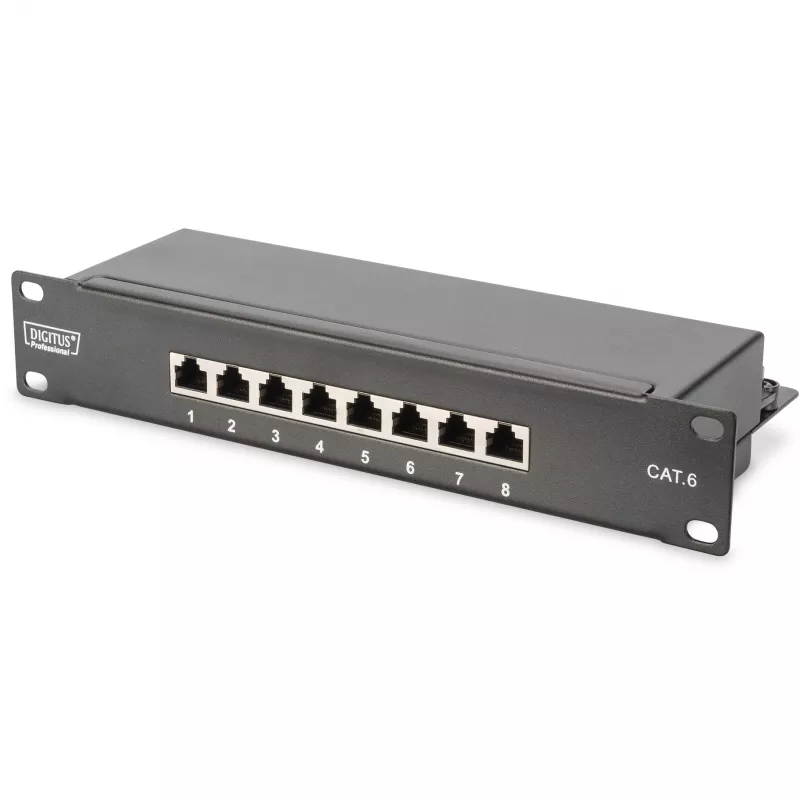

• Panel krosowy: DN-91608S, CAT6 Klasa E, 8-portowy, ekranowany
• Kable krosowe: 10 × DK-1644-010, CAT6, S-FTP, 1 m
• Zaślepka: DN-10-BPN-01, 1 jednostka rack
• Panel szczotkowy: DN-10-ORG-1/2U
• Panel do zarządzania kablami: DN-10-ORG-1U

Jak używać

Zamontuj obudowę naścienną DN-10-12U w odpowiednim miejscu, a następnie zainstaluj szyny DIN 12U. Zamocuj półkę DN-10 TRAY-1, zainstaluj przełącznik DN-80114 i przymocuj panel krosowy DN-91608S w odpowiednich jednostkach rack. Połącz urządzenia za pomocą dostarczonych kabli krosowych DK-1644-010 CAT6 S-FTP i poprowadź kable przez panel szczotkowy oraz panel do zarządzania kablami, aby zachować porządek. Podłącz sprzęt do listwy zasilającej DN-95411 i zabezpiecz nieużywane jednostki rack zaślepką DN-10-BPN-01.

Zalecenia

Aby uzyskać optymalną wydajność, należy używać ekranowanego okablowania do połączeń z zewnętrznymi metalowymi kanałami kablowymi oraz zapewnić wentylację przełącznika i połączeń zasilających. Przed montażem sprawdź kompatybilność instalowanych urządzeń z szerokością szafy rack 254 mm (10").
