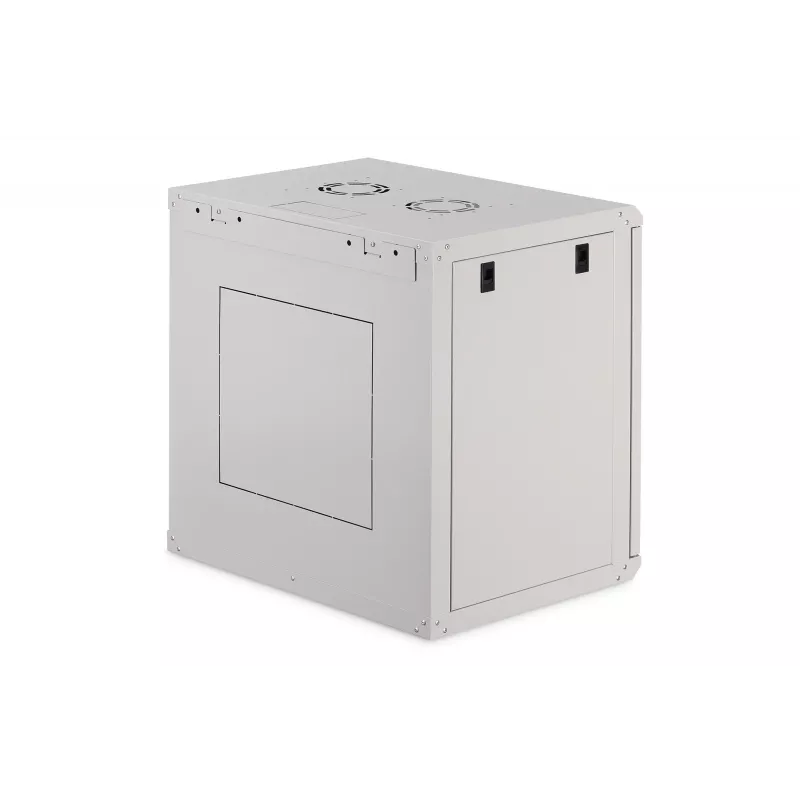

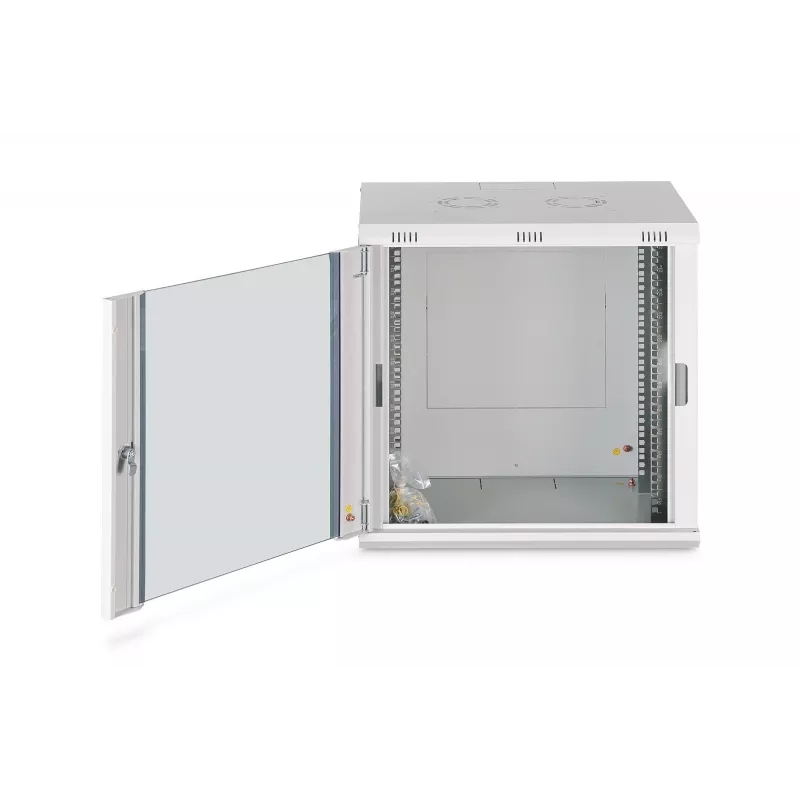

Szafa rackowa naścienna DIGITUS Dynamic-N 12U, 19 cali, 600x450 mm (SxG), IP20, zamek na klucz, niezłożona

Szafa rackowa naścienna DIGITUS Dynamic-N 12U została zaprojektowana z myślą o sprzęcie sieciowym i telekomunikacyjnym 19" w kompaktowych instalacjach. O wymiarach 600 x 450 mm (szer. x głęb.) i wysokości 607 mm, ta obudowa o klasie szczelności IP20 wyposażona jest w ocynkowane, regulowane szyny profilowe 19" z przodu i z tyłu, zamykane na klucz drzwi ze szkła bezpiecznego ze stalową ramą, wstępnie wycięte otwory do wprowadzania kabli oraz szczeliny wentylacyjne. Dostarczana niezłożona, szafa obsługuje maksymalne obciążenie statyczne 60 kg i ma jasnoszare wykończenie ze stali malowanej proszkowo.

Zalety

Szafa łączy oszczędzającą miejsce konstrukcję naścienną z użytkową wysokością rack 12U, oferując regulowane wewnętrzne szyny umożliwiające elastyczny montaż i wyraźne oznaczenia wysokości. Solidna konstrukcja z blachy stalowej z powłoką proszkową i wieloma punktami uziemienia zapewnia stabilność mechaniczną i bezpieczne uziemienie. Wbudowane punkty wprowadzania kabli na dachu, z tyłu i na dole, wraz z otworami wentylacyjnymi i powierzchnią dachu przygotowaną na element wentylatora, umożliwiają uporządkowane prowadzenie kabli i zarządzanie ciepłem. Zamykane na klucz szklane drzwi przednie zapewniają fizyczną kontrolę dostępu, umożliwiając jednocześnie wizualną inspekcję zainstalowanego sprzętu.

Zastosowanie

• Małe serwerownie i szafy komunikacyjne z przełącznikami sieciowymi 19", panelami krosowymi i routerami
• Instalacje sieciowe w biurach i oddziałach, gdzie potrzebna jest kompaktowa obudowa naścienna
• Punkty telekomunikacyjne lub okablowania strukturalnego wymagające podstawowej ochrony (IP20) i zarządzania kablami
• Instalacje, w których wystarczająca jest pojemność 12U i obciążenie sprzętem do 60 kg

Kiedy może nie być odpowiednia

Szafa nie jest przeznaczona do użytku na zewnątrz ani do środowisk wymagających wyższej ochrony przed wnikaniem niż IP20. Nie nadaje się również, jeśli trzeba zainstalować ciężki sprzęt przekraczający maksymalne obciążenie 60 kg lub wymagana jest większa głębokość wewnętrzna niż zakres głębokości montażowej 219–320 mm dla montowanych komponentów. Ponieważ jest dostarczana niezłożona, wymagany jest montaż na miejscu i podstawowe prace mechaniczne.

Kluczowe specyfikacje

• Pojemność rack: 12U

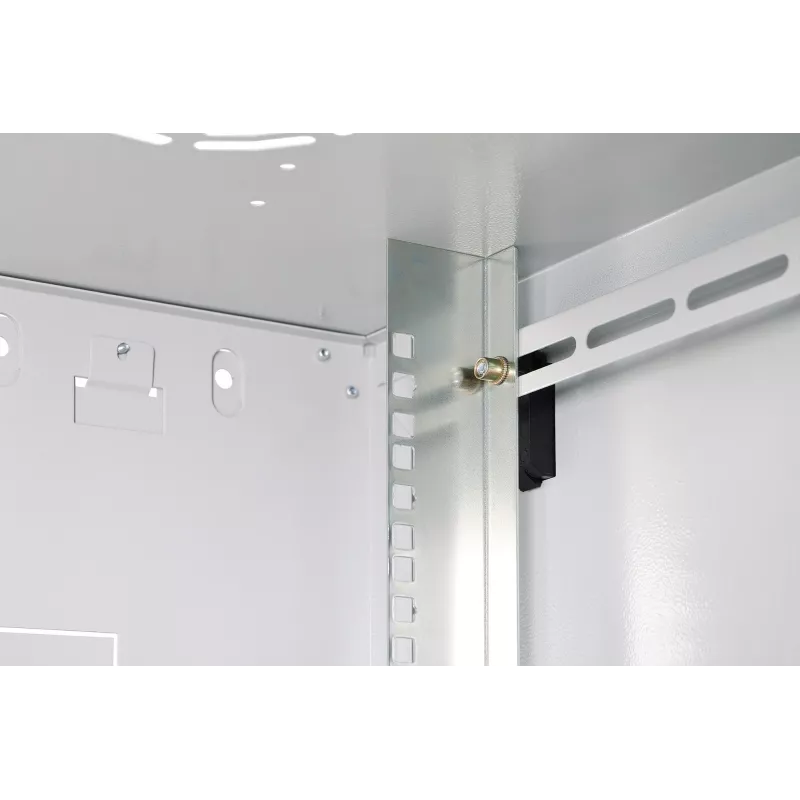

• System montażowy: szyny profilowe 19" przednie i tylne, ocynkowane, z regulacją głębokości
• Wymiary zewnętrzne (S x G x W): 600 x 450 x 607 mm
• Głębokość montażowa dla komponentów (standardowa): 219–320 mm
• Maksymalna nośność statyczna: 60 kg
• Materiał i grubość: blacha stalowa, ok. 1,0–1,2 mm, malowana proszkowo
• Klasa ochrony: IP20

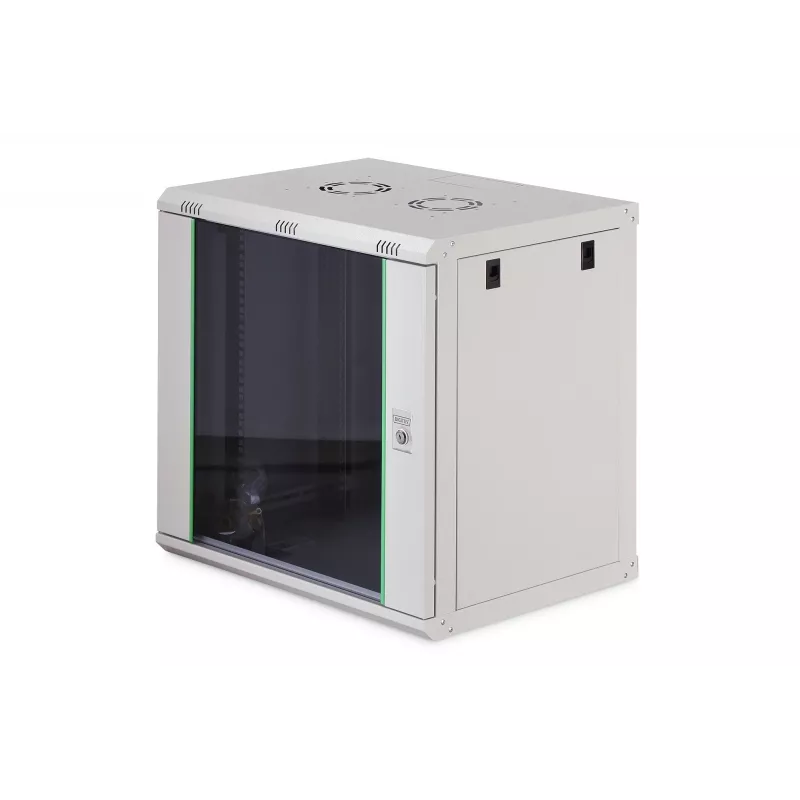

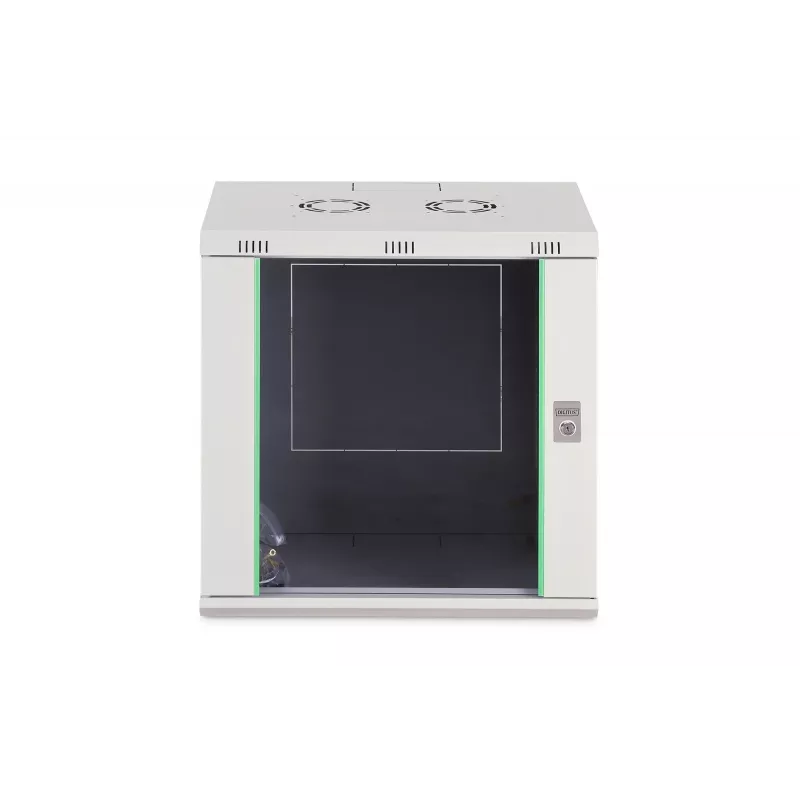

• Drzwi przednie: zamykane na klucz, ze szkła bezpiecznego ze stalową ramą, kąt otwarcia 230°

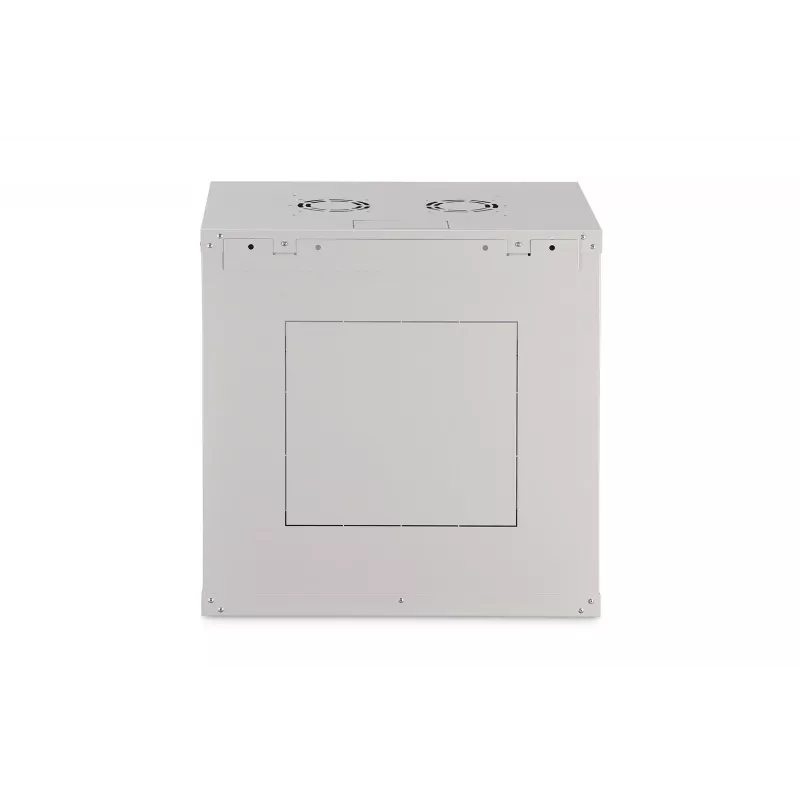

• Wprowadzanie kabli: wstępnie wycięte otwory na dachu, z tyłu i na dole

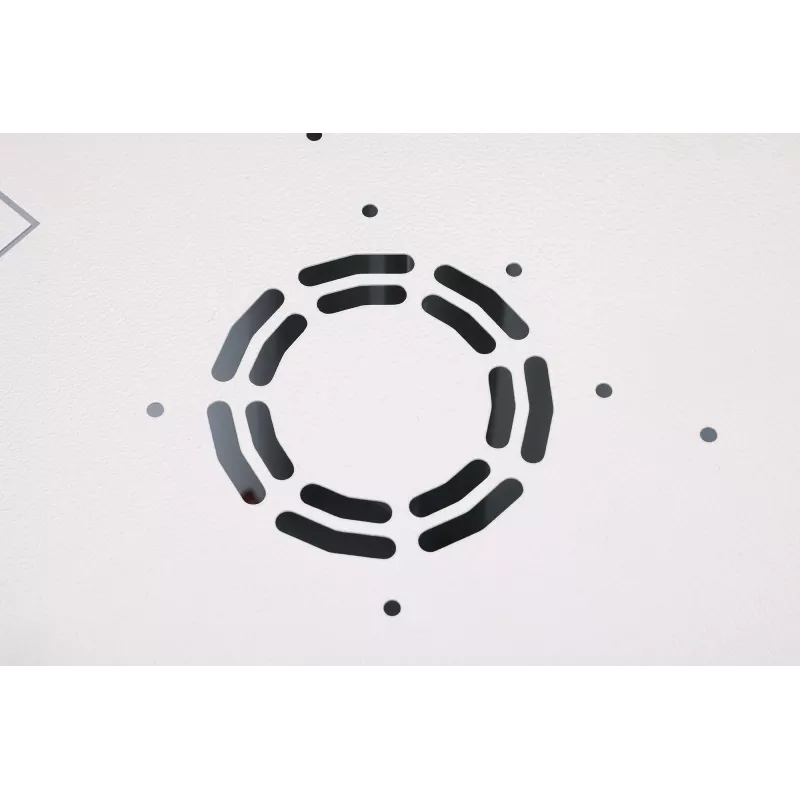

• Wentylacja: szczeliny wentylacyjne i przygotowanie na element wentylatora na dachu

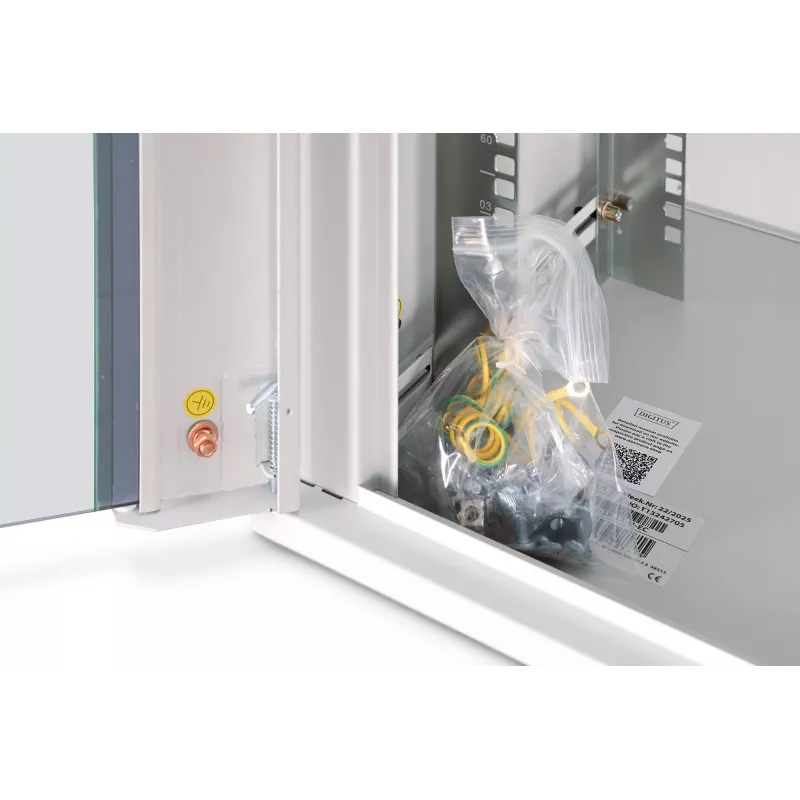

• Uziemienie: wiele punktów uziemienia (podstawa, panel boczny, drzwi przednie)
• Wykończenie: jasnoszary

Sposób użycia

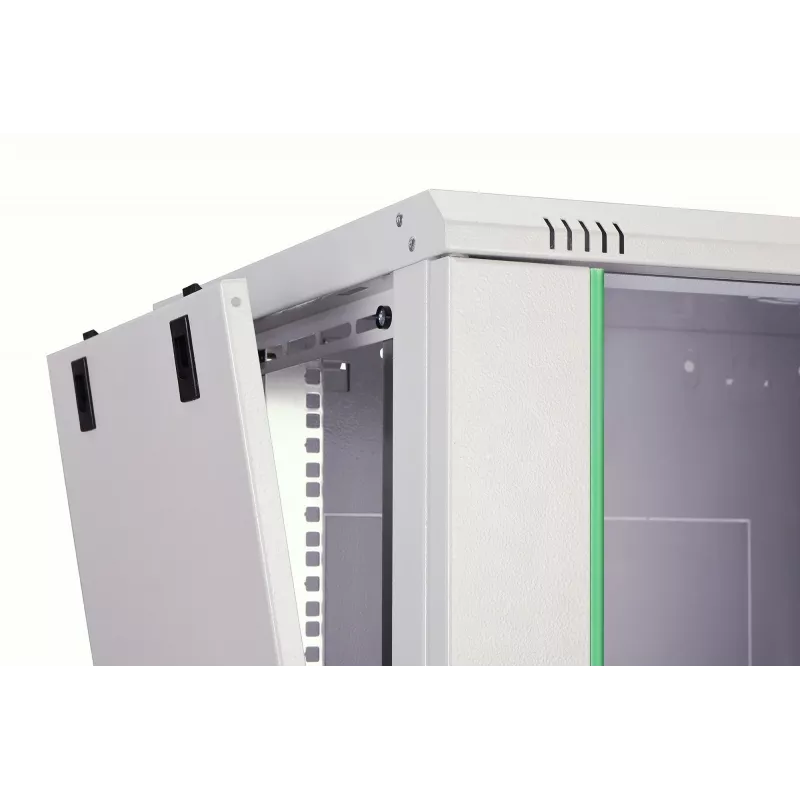

Zamocuj dostarczoną płytę ścienną do nośnej powierzchni zgodnie z dołączoną instrukcją montażu, a następnie zawieś i zabezpiecz obudowę szafy na płycie. Zamontuj i wyreguluj ocynkowane szyny profilowe 19" na wymaganą głębokość, korzystając z oznaczeń jednostek wysokości, aby precyzyjnie ustawić sprzęt. Poprowadź okablowanie przez wstępnie wycięte otwory w dachu, z tyłu lub na dole i zabezpiecz za pomocą zintegrowanych funkcji zarządzania kablami. W razie potrzeby aktywnego chłodzenia zamontuj opcjonalne moduły wentylacyjne lub wentylatorowe w przygotowanym obszarze dachu. Używaj zamykanych na klucz drzwi przednich i zdejmowanych paneli bocznych w celu bezpiecznego dostępu i konserwacji.

Co wziąć pod uwagę przed zakupem

• Sprawdź, czy wymiary wewnętrzne 12U i 600 x 450 mm (SxG) spełniają wymagania dotyczące rozmiaru i głębokości sprzętu
• Potwierdź, że maksymalne obciążenie 60 kg jest wystarczające dla planowanych urządzeń
• Upewnij się, że ochrona IP20 jest odpowiednia dla środowiska instalacji (wewnątrz, suche pomieszczenia)
• Przygotuj się na montaż na miejscu i mocowanie do ściany przy użyciu dostarczonej płyty montażowej
• Zaplanuj wentylację lub moduł wentylatora, jeśli sprzęt generuje znaczną ilość ciepła

Zalecenia

Umieść szafę na solidnej ścianie i rozmieść montowany sprzęt tak, aby środek ciężkości znajdował się blisko płyty ściennej. Użyj szyn z regulacją głębokości, aby dopasować głębsze urządzenia w zalecanym zakresie montażowym i zabezpiecz cały sprzęt oraz okablowanie przed naprężeniami. W przypadku wyższych obciążeń cieplnych zamontuj wentylator dachowy i zapewnij prześwit dla przepływu powietrza przez szczeliny wentylacyjne.
