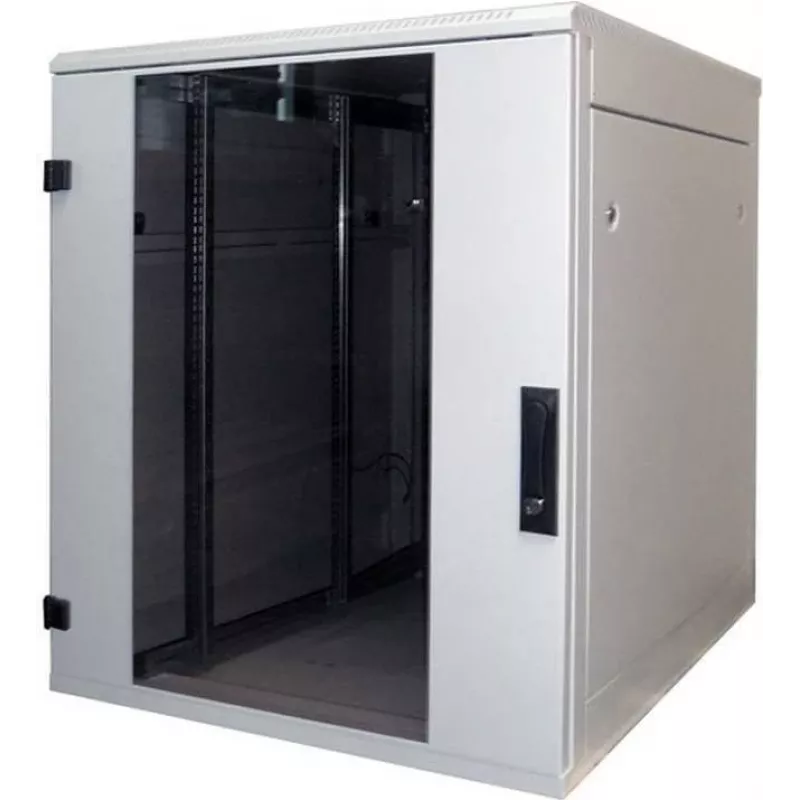

Szafa sieciowa Triton RMA RMA-18-A86-CAX-N1 18U 48,3 cm (19 cali) szafa rack stojąca

Spawana szafa dystrybucyjna wolnostojąca z demontowalnymi panelami bocznymi i tylnym, IP20, nośność 800 kg Nowa generacja serii N1 wolnostojących skrzynek dystrybucyjnych RMA wykorzystuje innowacyjne elementy w konstrukcji ramy, które umożliwiają wyższą nośność 800 kg dla wszystkich rozmiarów przy zachowaniu wytrzymałości konstrukcji. Wysoka stabilność konstrukcji RMA ma solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy. Drzwi dwuskrzydłowe są wyposażone w zawiasy wtykowe. Elastyczne otwieranie drzwi System zawiasów umożliwia otwarcie drzwi o prawie 180°. Drzwi można łatwo zdjąć, a zawiasy drzwi można przekładać. Klamki dźwigniowe Triton Produkujemy własne obrotowe klamki dźwigniowe do dystrybutorów wolnostojących. Poprzez wymianę modułu z tworzywa sztucznego (nie znajduje się w zestawie akcesoriów) można również zastosować półwkładkę bębenkową (wyposażenie opcjonalne). Patent: PUV 2013-27443 Regulowane pionowe listwy zamykające Pionowe szyny dystansowe 19" są regulowane bezstopniowo w głębokości obudowy. Ułatwia to montaż komponentów i zarządzanie kablami. Demontowalne panele boczne i tylny RMA ma spawaną ramę i demontowalne panele boczne. Podobnie jak panel tylny, są one standardowo mocowane do ramy za pomocą zamków na ten sam klucz. Specjalne drzwi do jednostek wentylacyjnych Do tego typu dystrybutora można zamówić specjalne drzwi z litej blachy do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Wentylacja aktywna. Panele wyłamywalne Przepusty kablowe w tylnej części dystrybutora są wyposażone w wyłamywalne zaślepki. Można je uszczelnić przed kurzem za pomocą listwy szczotkowej. Plastikowa ramka chroni kable przed uszkodzeniem (oba elementy znajdują się w zestawie akcesoriów). Otwór na jednostkę wentylacyjną Duży otwór z wyłamywalnym panelem umożliwia montaż i demontaż panelu wentylatorowego Triton od zewnątrz bez użycia śrub. Kółka, stopki poziomujące, cokół Dystrybutor można zamontować na stopkach poziomujących (część zestawu akcesoriów) przy użyciu opcjonalnego wyposażenia do cokołów, kółek lub kółek o dużej nośności z ramą nośną, w razie potrzeby. Panel tylny Demontowalne panele boczne i tylny mają standardowo takie same zamki na ten sam klucz jak drzwi przednie. Szczeliny wentylacyjne w ramie Dystrybutory RMA posiadają szczeliny wentylacyjne w ramie do doprowadzenia powietrza chłodzącego do zainstalowanych komponentów. Chłodzenie może być wspomagane przez zainstalowanie jednostki wentylacyjnej. Uziemienie Wszystkie demontowalne części są ze sobą połączone i uziemione zgodnie z odpowiednimi wymaganiami norm. Rama elastyczna (dotyczy dystrybutorów o szerokości 800 mm) System umożliwia montaż regulowanych pionowych szyn montażowych w rozstawie 19", 21" i 23", w zależności od zastosowanej technologii. Środkowa para pionowych szyn montażowych Dla tablic dystrybucyjnych o głębokości ponad 800 mm dostarczamy standardowo trzecią parę pionowych szyn montażowych, które dzięki otwartemu profilowi nie kolidują z montażem głębszych komponentów. Krótsze komponenty mogą być mocowane do środkowych pionowych szyn za pomocą różnego rodzaju wsporników (wyposażenie opcjonalne). Rama obrotowa Dystrybutory RMA i RZA o szerokości 800 mm mogą być wyposażone w ramę obrotową o nośności 150 kg. Maksymalna głębokość montażu dla akcesoriów 19" wynosi 330 mm. Dystrybutor wolnostojący 19" o stopniu ochrony IP20 Dystrybutor zawiera 4 (6 dla dystrybutorów głębszych niż 800 mm) regulowane pionowe listwy zamykające do montażu komponentów. Konstrukcja dystrybutora: spawana konstrukcja stalowa z demontowalnymi ścianami, drzwi jedno- lub dwuskrzydłowe w wersji z litej blachy, perforowanej (80 % i 86 % przepływu powietrza) lub szklanej z hartowanym szkłem bezpiecznym o grubości 4 mm. Mogą być montowane z przodu lub z tyłu dystrybutora. Maksymalne dopuszczalne obciążenie poszczególnych drzwi wynosi 20 kg. Minimalna grubość powłoki wynosi 65 µm. Szafy te są przeznaczone do instalacji systemów transmisji danych i telekomunikacji oraz ich systemów dystrybucyjnych. Rama dystrybucyjna i wszystkie demontowalne części (panele boczne i tylne, drzwi, ...) są połączone przewodami uziemiającymi, które muszą być prawidłowo zamocowane i podłączone przez cały okres użytkowania obudowy. W podstawie tablicy dystrybucyjnej znajduje się śruba M8 jako główny punkt uziemiający. Przepusty kablowe z wyłamywalnymi pokrywami znajdują się na górze i na dole. Zalecane maksymalne obciążenie statyczne dystrybutora wynosi 800 kg przy zastosowaniu stopek poziomujących lub cokołu. Materiał: hartowane szkło bezpieczne o grubości 4 mm, blacha stalowa tłoczona głęboko, części z tworzyw sztucznych, materiał montażowy.

• Głębokość: 600mm
• Zalecane maksymalne obciążenie: 800kg
• Numer taryfy celnej: 8538100090
• Demontowalne panele boczne: Tak
• Demontowalny panel tylny: Tak
• Kolor: Szary (RAL7035)
• Demontowalny: Nie
• Wysokość (zewnętrzna): 900mm
• Wysokość opakowania: 0.900m
• Objętość opakowania: 0.4320m³
• Drzwi przednie: Drzwi szklane z zawiasami po lewej
• Zamek drzwi przednich: Zamek jednopunktowy, zamek bezpieczeństwa
• Panel boczny prawy: Blacha litona, z dwoma zamkami bezpieczeństwa
• Panel boczny lewy: Blacha litona, z dwoma zamkami bezpieczeństwa
• Panel/drzwi tylny: Panel tylny z litej blachy, z dwoma zamkami bezpieczeństwa
• Zamek drzwi tylnych: Zamek bezpieczeństwa dla panelu tylnego
• Szerokość drzwi: 697mm
• Numer producenta: RMA-18-A86-CAX-N1
• Kod EAN: 8595105192610
• Długość opakowania: 0.600m
• Informacje o producencie: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Uwaga o produkcie: Wysokość szafy podana jest bez stopek poziomujących dostarczanych w zestawie akcesoriów. Po zamontowaniu tych stopek wymiar montażowy szafy zwiększa się o 24 do 35 mm.
• Maksymalny odstęp szyn pionowych: 484mm
• Kraj pochodzenia: Czechy
• W ofercie: Nie
• Znacznie obniżona: Nie
• Waga: 61.130kg
• Szerokość opakowania: 0.800m
• Marka: Tritón
• Jednostka wysokości: 18U
• Klasa ochrony: IP20
• Szerokość: 800mm
• Wysokość drzwi: 814mm

Jak używać

Ustaw szafę na równej powierzchni i zapewnij odpowiednią wolną przestrzeń dla dostępu z przodu i z tyłu. Zainstaluj sprzęt rack 19" za pomocą pionowych szyn montażowych i odpowiednich śrub rak lub nakrętek koszykowych; w razie potrzeby dostosuj głębokość szyn, jeśli szafa ma regulowane szyny, aby dopasować do głębokości urządzeń w obrębie użytecznej przestrzeni 48,3 cm. Poprowadź kable zasilające i sieciowe przez dostępne przepusty kablowe, przymocuj okablowanie opaskami lub akcesoriami do zarządzania kablami oraz zapewnij odpowiedni przepływ powietrza i odstępy wokół zainstalowanych urządzeń. Dla bezpieczeństwa podłącz uziemienie zgodnie z lokalnymi przepisami i postępuj zgodnie z wytycznymi producenta dla ciężkich urządzeń, w razie potrzeby stosując dodatkowe podparcie.

Zalecenia

Dla niezawodnego działania instaluj urządzenia zaczynając od dołu dla lepszego rozkładu masy, utrzymuj drożne ścieżki przepływu powietrza i mocuj ciężki sprzęt za pomocą odpowiedniego sprzętu montażowego. Używaj akcesoriów do zarządzania kablami, aby zapobiec naprężeniom portów i aby utrzymać drożność przepływu powietrza. Jeśli potrzebne jest dodatkowe chłodzenie lub dystrybucja zasilania, wybierz kompatybilne moduły PDU 19" lub moduły wentylatorowe, które pasują do głębokości szafy 18U.
