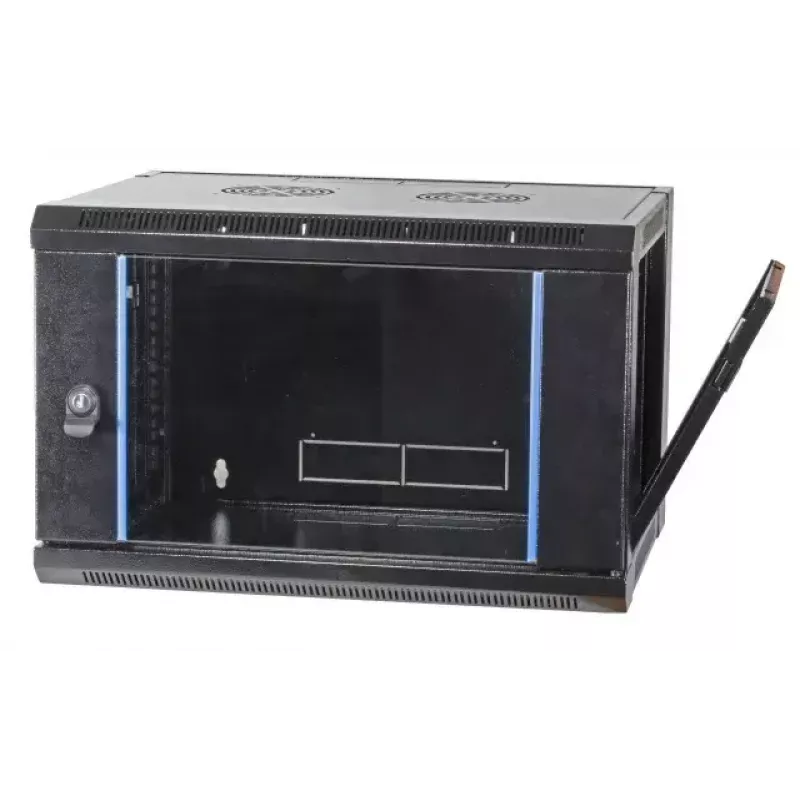

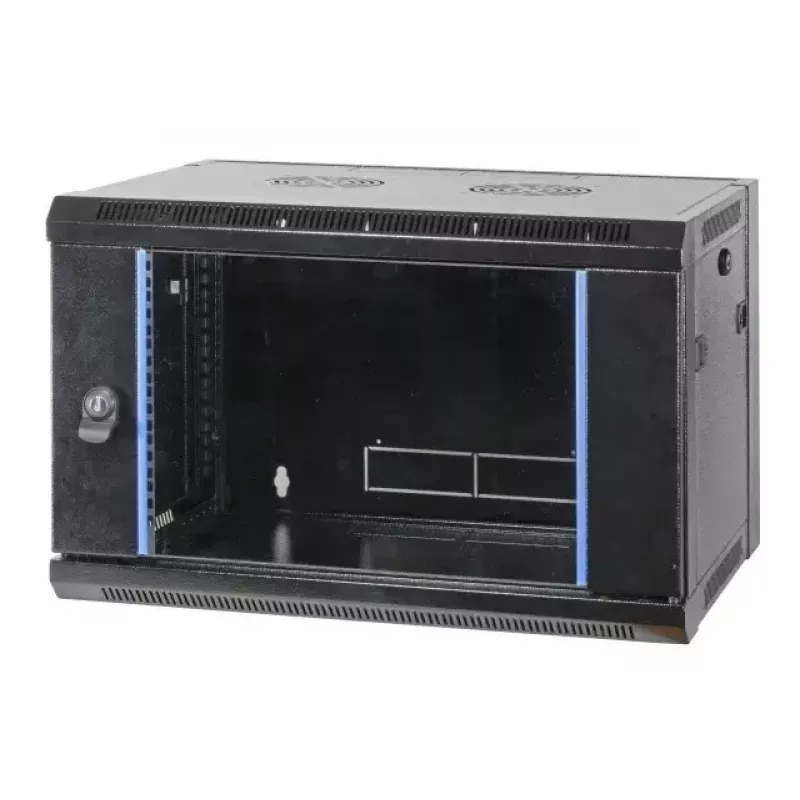

Szafa wisząca EFB Elektronik 691706FTS.1

Szafa wisząca EFB Elektronik 691706FTS.1 to obudowa z blachy stalowej ze skręcaną ramą, przeznaczona do montażu urządzeń sieciowych i elektronicznych na ścianie. Dostarczana jest w stanie niezmontowanym i posiada wentylację pasywną; w dachu, dnie i tylnej ścianie znajdują się wstępnie wycięte otwory do wprowadzania kabli (230 x 41 mm), a dach jest przygotowany do montażu dwóch pojedynczych wentylatorów (nr art. 691664). Wewnątrz znajdują się dwie przednie, regulowane na głębokość szyny 19-calowe. Przednie drzwi posiadają okno z certyfikowanego szkła bezpiecznego o grubości 4 mm oraz zamek. Wszystkie części szafy są uziemione, wykończenie to RAL9005 głęboka czerń, a szafa ma stopień ochrony IP20 przy maksymalnym obciążeniu 60 kg. W zestawie znajdują się dwa klucze.

Zalety

Obudowa z blachy stalowej ze skręcaną ramą zapewnia stabilną ochronę mechaniczną przy zachowaniu kompaktowych wymiarów do montażu ściennego. Zdejmowane ściany boczne z szybkozłączkami umożliwiają szybki dostęp podczas instalacji i konserwacji. Wstępnie wycięte otwory kablowe i dach przygotowany do montażu wentylatorów ułatwiają zarządzanie kablami i dodanie chłodzenia. Regulowane na głębokość szyny 19-calowe pozwalają na elastyczny montaż sprzętu sieciowego. Przednie drzwi z certyfikowanym szkłem bezpiecznym i zamkiem zapewniają widoczność i fizyczne bezpieczeństwo zainstalowanych urządzeń.

Zastosowanie

• Montaż przełączników, paneli krosowych i małych serwerów w szafach biurowych i telekomunikacyjnych
• Instalacje naścienne w pomieszczeniach IT, serwerowniach i punktach sieciowych
• Obudowy do okablowania strukturalnego i małych węzłów sieciowych

Kluczowe specyfikacje

• Marka: EFB Elektronik, model 691706FTS.1
• Wymiary (S x G x W): 570 x 450 x 370 mm
• Montaż: Naścienny, dostarczana niezmontowana
• Szyny: 2 x 19-calowe przednie, regulowane na głębokość

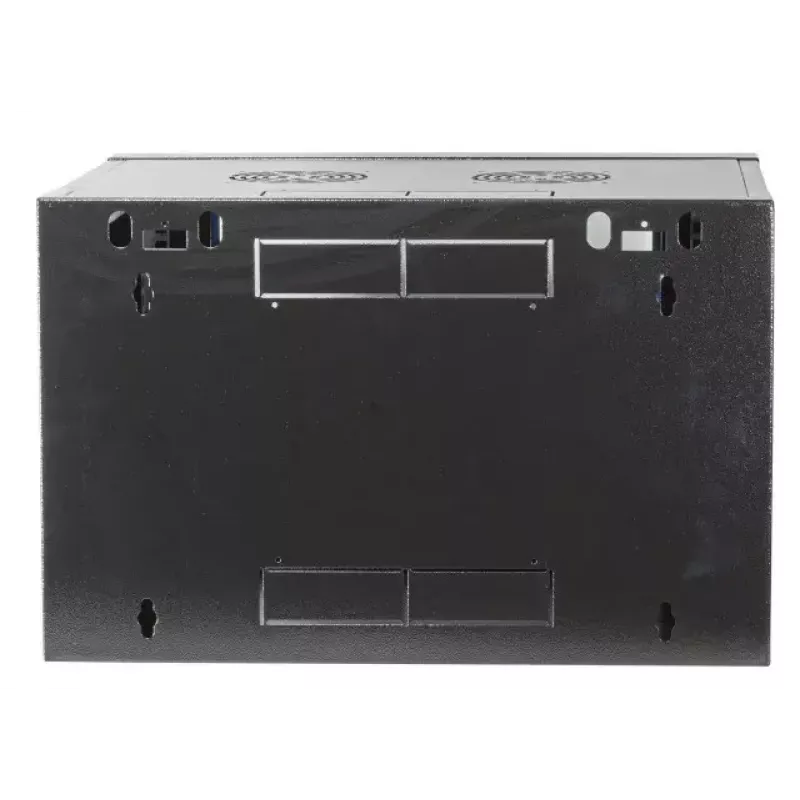

• Wejścia kablowe: Wstępnie wycięte otwory 230 x 41 mm (dach, dno, tył)
• Obsługa wentylatorów: Dach przygotowany na 2 pojedyncze wentylatory (nr art. 691664)

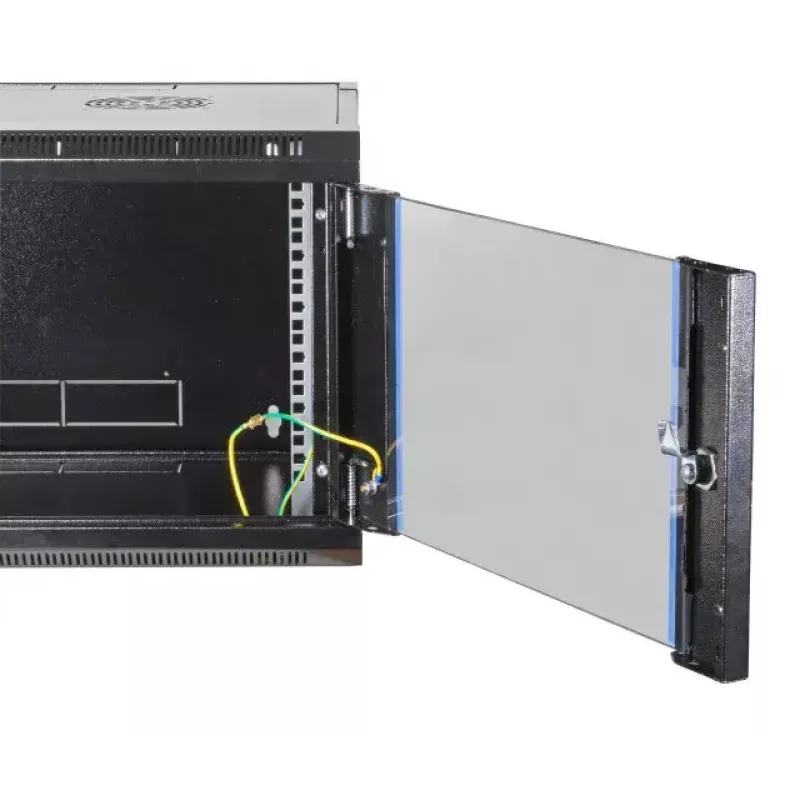

• Drzwi: Przednie drzwi z certyfikowanym szkłem bezpiecznym 4 mm i zamkiem
• Stopień ochrony: IP20
• Maks. obciążenie: 60 kg
• Wykończenie: Lakier RAL9005 (głęboka czerń)
• Akcesoria: 2 klucze

Sposób użycia

Rozpakuj szafę z opakowania transportowego i zmontuj zgodnie z dołączoną instrukcją montażu. Przymocuj szafę do odpowiedniej konstrukcji ściennej za pomocą odpowiednich kołków i łączników o nośności dostosowanej do wagi szafy i planowanego obciążenia. Zdejmij ścianę boczną za pomocą szybkozłączki, aby uzyskać dostęp do wnętrza i wyreguluj szyny 19-calowe na żądaną głębokość dla swojego sprzętu. Poprowadź kable przez wstępnie wycięte otwory (230 x 41 mm) w dachu, dnie lub tylnej ścianie i zainstaluj opcjonalne wentylatory na przygotowanych pozycjach w dachu, jeśli potrzebna jest aktywna wentylacja. Po instalacji zamknij i zablokuj przednie drzwi; utrzymuj uziemienie szafy zgodnie z lokalnymi przepisami elektrycznymi.

Zalecenia

Zainstaluj szafę na ścianie nośnej, wolnej od drgań i upewnij się, że kołki i łączniki są odpowiednie dla łącznej masy szafy i sprzętu. Zapewnij odpowiedni prześwit dla cyrkulacji powietrza i dostępu serwisowego; dodaj wentylatory, jeśli sprzęt generuje znaczące ciepło. Zapewnij prawidłowe uziemienie podczas instalacji i przestrzegaj lokalnych norm bezpieczeństwa i okablowania.
