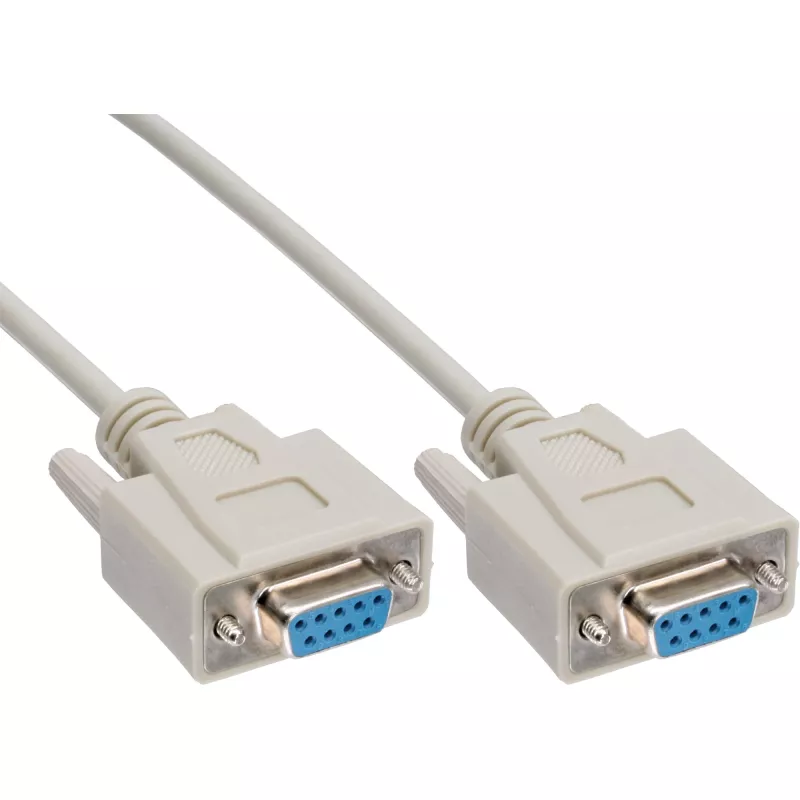

Szeregowy kabel null-modem InLine B-12224, 9-pinowe żeńskie na żeńskie, 3 m

InLine B-12224 to 3-metrowy szeregowy kabel null-modem z 9-pinowymi złączami żeńskimi na obu końcach, przeznaczony do bezpośredniej komunikacji między urządzeniami RS-232. Kabel krzyżuje linie nadawania i odbioru, umożliwiając dwóm urządzeniom DTE wymianę danych bez modemu lub innego pośrednika. Jest przeznaczony do konfiguracji, diagnostyki i przesyłu danych z niską prędkością między komputerami, sterownikami przemysłowymi, starszymi urządzeniami peryferyjnymi i konsolami szeregowymi.

Zalety

Ten kabel null-modem zapewnia proste, niezawodne okablowanie do połączeń RS-232 między dwoma urządzeniami z portami żeńskimi DB9. Długość 3 m oferuje elastyczność przy łączeniu urządzeń w szafach lub na stanowiskach, zachowując niskie tłumienie sygnału. Stałe okablowanie krzyżowe eliminuje potrzebę rekonfiguracji portów lub używania adapterów, a standardowe 9-pinowe złącza żeńskie zapewniają kompatybilność z szeroką gamą starszego i przemysłowego sprzętu.

Zastosowanie

• Łączenie dwóch komputerów PC lub laptopów z portami szeregowymi do bezpośredniej komunikacji
• Łączenie sterowników przemysłowych i PLC w celu konfiguracji i diagnostyki
• Łączenie z konsolami szeregowymi na routerach, przełącznikach i urządzeniach sieciowych
• Podłączanie starszych urządzeń peryferyjnych, takich jak drukarki szeregowe, modemy lub instrumenty pomiarowe
• Środowiska laboratoryjne i warsztatowe wymagające prostej wymiany danych RS-232

Kluczowe dane techniczne

• Typ kabla: kabel szeregowy null-modem (skrosowany)
• Typ złącza: 9-pinowe żeńskie (DB9) na obu końcach
• Długość: 3 metry
• Standard sygnału: RS-232

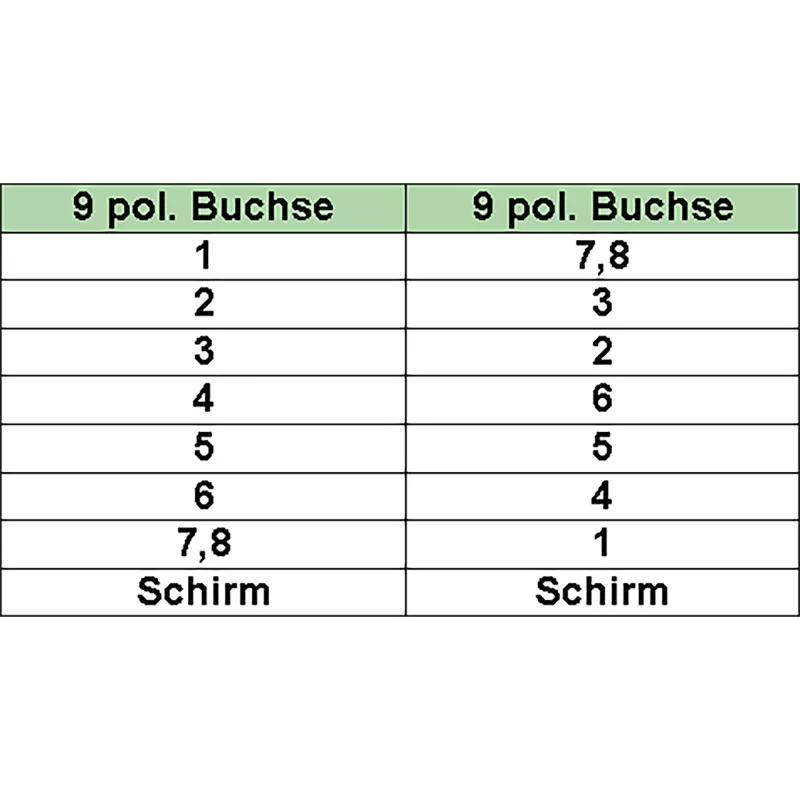

• Okablowanie: linie nadawania i odbioru skrzyżowane dla komunikacji DTE-DTE
• Ekranowanie: ekran pleciony lub foliowy (standard producenta)

Sposób użycia

Podłącz każde 9-pinowe złącze żeńskie do odpowiedniego męskiego portu szeregowego dwóch urządzeń, które chcesz połączyć. Upewnij się, że oba urządzenia są wyłączone lub ich porty szeregowe są nieaktywne podczas podłączania, aby uniknąć niezamierzonych sygnałów. Skonfiguruj parametry portu szeregowego (prędkość transmisji, parzystość, bity danych, bity stopu i kontrolę przepływu) na obu urządzeniach przed rozpoczęciem wymiany danych. Użyj oprogramowania terminalowego lub narzędzi konfiguracyjnych specyficznych dla urządzenia, aby przeprowadzić diagnostykę, przesłać dane lub dostosować ustawienia za pośrednictwem łącza RS-232.

Zalecenia

Kabel należy prowadzić z dala od silnych źródeł zakłóceń elektrycznych, takich jak duże silniki lub transformatory sieciowe, aby zredukować szumy. W przypadku długotrwałych instalacji w środowiskach przemysłowych należy sprawdzić mocowanie złączy i rozważyć odciążenie mechaniczne, aby uniknąć naprężeń. Jeśli wymagane są wyższe prędkości transmisji danych lub większe odległości, warto rozważyć alternatywne interfejsy lub wzmacniaki sygnału.
