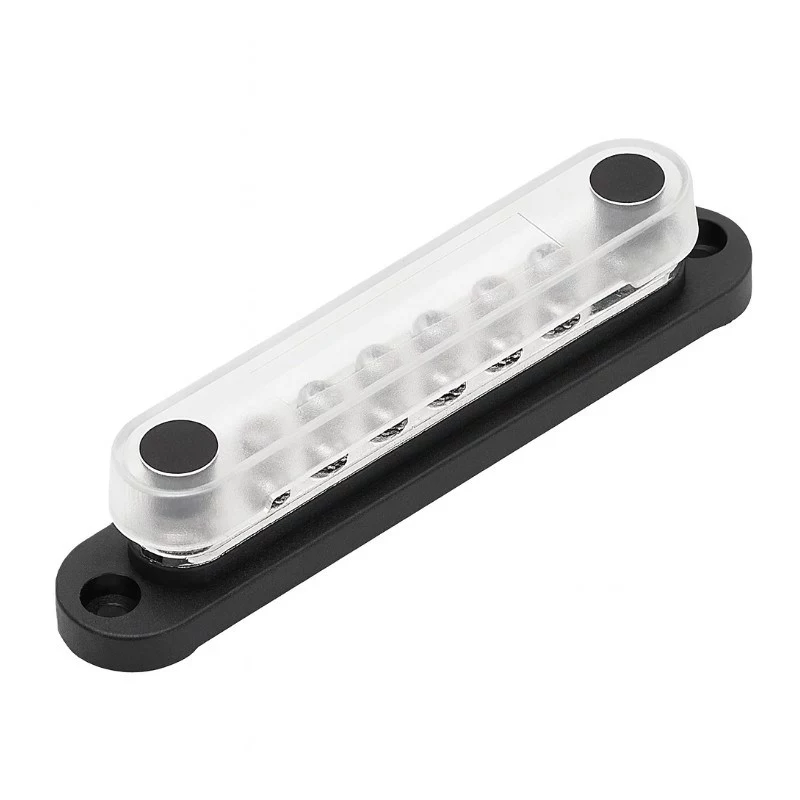

Szyna zbiorcza Solvian 48V 150A – 4-studowa cynowana miedziana szyna dystrybucji zasilania dla systemów DC

W instalacji fotowoltaicznej 48V DC lub marynarskim banku akumulatorów każdy punkt połączenia musi wytrzymać wysokie prądy bez spadku napięcia i nagrzewania. Szyna zbiorcza Solvian 48V 150A zapewnia centralny, niskooporowy punkt dystrybucji dodatniej i ujemnej, wyposażony w cztery śruby M8 na cynowanej miedzianej szynie o obciążalności ciągłej 150A. Zainstaluj ją w obudowie, podłącz akumulator, falownik i obwody odbiorcze, a otrzymasz czyste, bezpieczne i łatwe w serwisowaniu rozwiązanie dystrybucji zasilania.

Kluczowe parametry

• Znamionowe napięcie systemu: 48V DC (maks. 60V DC)
• Obciążalność prądowa ciągła: 150A
• Liczba śrub zaciskowych: 4 (gwint M8)
• Materiał szyny zbiorczej: cynowana miedź odporna na korozję
• Materiał podstawy: nylon wzmocniony włóknem szklanym (samogasnący)
• Osłona: przezroczysty poliwęglan do kontroli wzrokowej i bezpieczeństwa dotykowego
• Montaż: powierzchniowy z otworami 5 mm
• Zalecany moment dokręcenia zacisków: 10 Nm (7,4 ft-lb)
• Temperatura pracy: -40°C do +85°C
• Wytrzymałość dielektryczna: 1500V AC przez 1 minutę
• Rezystancja izolacji: >100 MΩ

Dlaczego warto wybrać

Ta szyna zbiorcza eliminuje bałagan w okablowaniu i wiele końcówek oczkowych na jednym słupku. Cynowany przewodnik miedziany zapewnia doskonałą przewodność i odporność na utlenianie, a wzmocniona podstawa nylonowa zapewnia wysoką wytrzymałość mechaniczną i izolację elektryczną. Przezroczysta osłona umożliwia szybką kontrolę wzrokową bez zdejmowania zabezpieczenia, zmniejszając ryzyko przypadkowych zwarć. Dzięki obciążalności 150A z łatwością sprosta wymaganiom większości systemów 48V, w tym falownikom do 7,2kW.

Idealne zastosowania

• Dystrybucja zasilania DC w instalacjach solarnych off-grid
• Marynarskie i kamperowe panele elektryczne do podłączenia akumulatorów i odbiorników
• Motoryzacyjne pomocnicze systemy zasilania
• Przemysłowe urządzenia 48V DC i szafy sterownicze
• Konsolidacja wielu przewodów powrotnych ujemnych w jednym punkcie centralnym

Warto wiedzieć

Zawsze dokręcaj połączenia zalecanym momentem 10 Nm, aby zapewnić niską rezystancję styku i zapobiec poluzowaniu pod wpływem wibracji. Szyna zbiorcza jest przeznaczona do montażu powierzchniowego; użyj odpowiednich wkrętów przez otwory 5 mm. W przypadku aplikacji o wyższym prądzie rozważ równoległe połączenie wielu szyn zbiorczych lub użycie większego przewodu. Zakres temperatur pracy od -40°C do +85°C czyni ją odpowiednią do trudnych warunków, ale unikaj bezpośredniego kontaktu z wodą lub żrącymi chemikaliami, chyba że zapewniono dodatkową ochronę.
