Techly Audio Extractor 7.1 LPCM HDMI 4K UHD 3D IDATA HDMI-EA74K

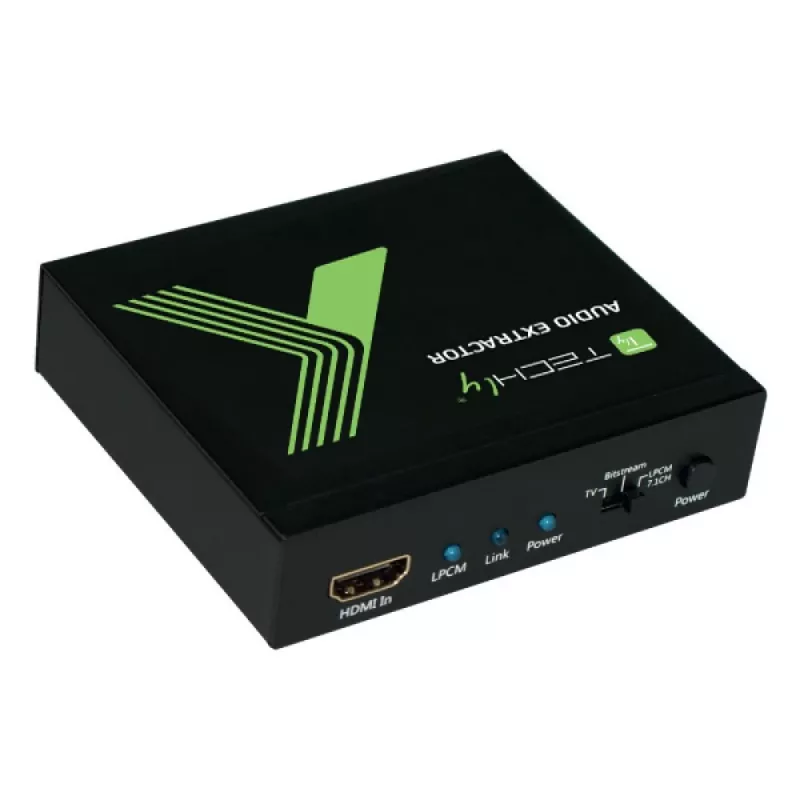

Ekstraktor audio TECHLY (IDATA) HDMI-EA74K pobiera wielokanałowy dźwięk ze źródła HDMI i udostępnia go poprzez wyjście optyczne (S/PDIF) lub cztery analogowe wyjścia 3,5 mm, jednocześnie przesyłając sygnał wideo HDMI do wyświetlacza. Kompaktowe urządzenie obsługuje wideo do 4Kx2K, 3D oraz formaty audio o wysokiej rozdzielczości, co czyni je odpowiednim do instalacji kina domowego i systemów AV wymagających oddzielnego prowadzenia dźwięku z sygnału HDMI.

Zalety

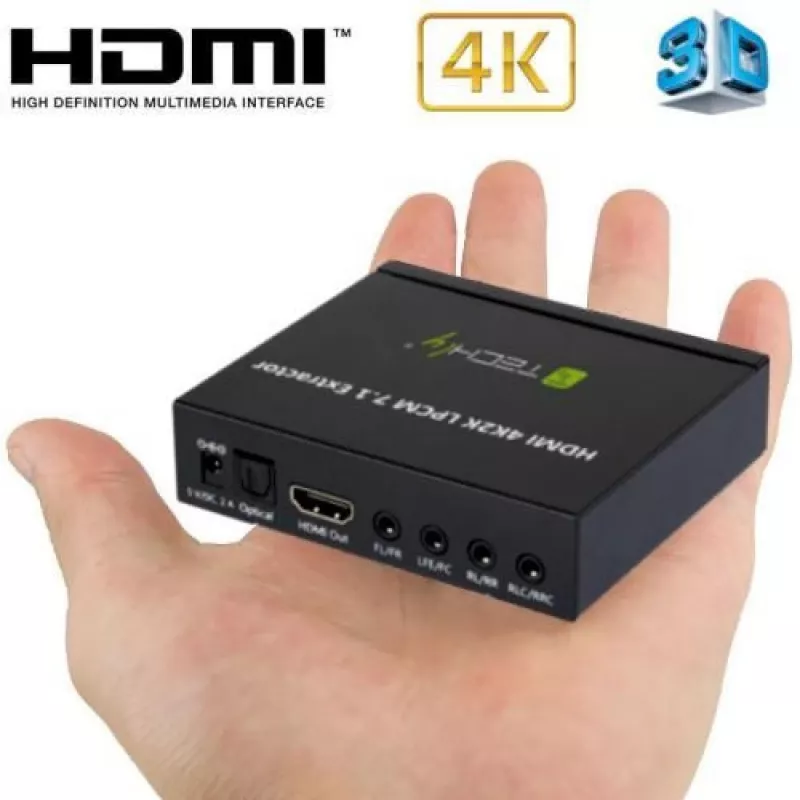

Ekstraktor obsługuje częstotliwość próbkowania dźwięku HDMI do 192 kHz oraz optycznego audio S/PDIF do 192 kHz i może dostarczać formaty LPCM 2/5.1/7.1 oraz różne skompresowane i bezstratne formaty strumieniowe (Dolby Digital, DTS, Dolby TrueHD, DTS-HD Master Audio). Umożliwia przesyłanie wideo w rozdzielczości 4Kx2K i 3D, jest zgodny ze standardami HDMI, HDCP 1.2 i DVI 1.0, obsługuje dźwięk HDMI o wysokiej przepływności (HBR) oraz zawiera zarządzanie EDID z opcjami LPCM 7.1, TV EDID i strumieni audio. Urządzenie jest kompaktowe (95 × 82 × 23 mm), zasilane za pomocą dołączonego zasilacza 5V 2A i posiada certyfikaty EC, FCC oraz WEEE.

Zastosowanie

• Systemy kina domowego wymagające oddzielnego wielokanałowego wyjścia audio
• Podłączanie wideo HDMI do telewizora lub projektora z jednoczesnym przesyłaniem dźwięku do amplitunera AV lub zewnętrznych głośników
• Konfiguracje wymagające formatów LPCM 7.1 lub strumieniowych ze źródła HDMI
• Instalacje, w których potrzebne jest optyczne wyjście S/PDIF lub wiele wyjść analogowych

Kluczowe specyfikacje

• Pasmo przenoszenia wideo: 300 MHz / 9 Gb/s

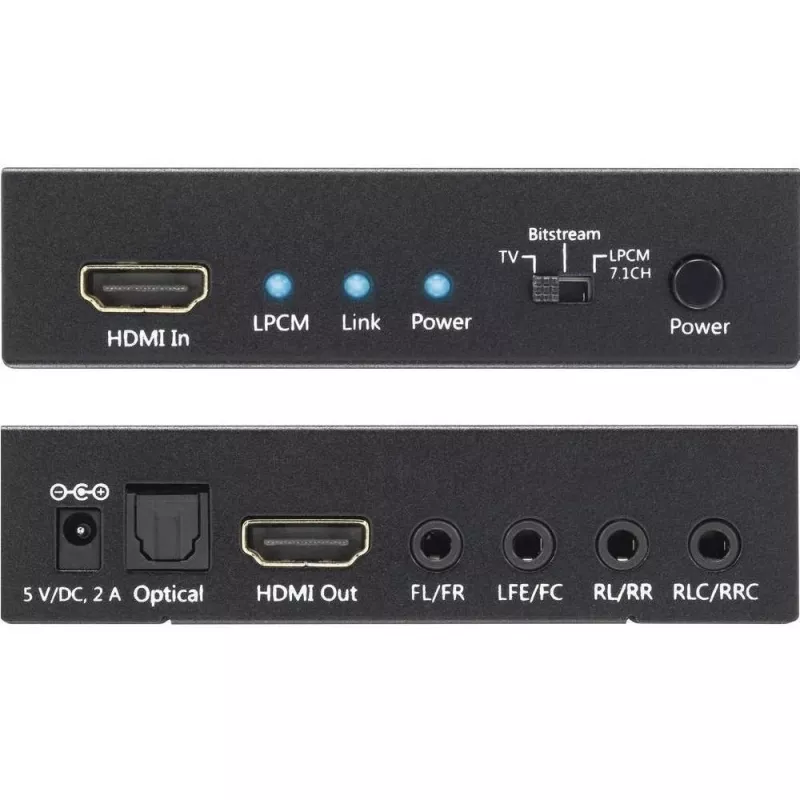

• Wejścia: 1 × HDMI

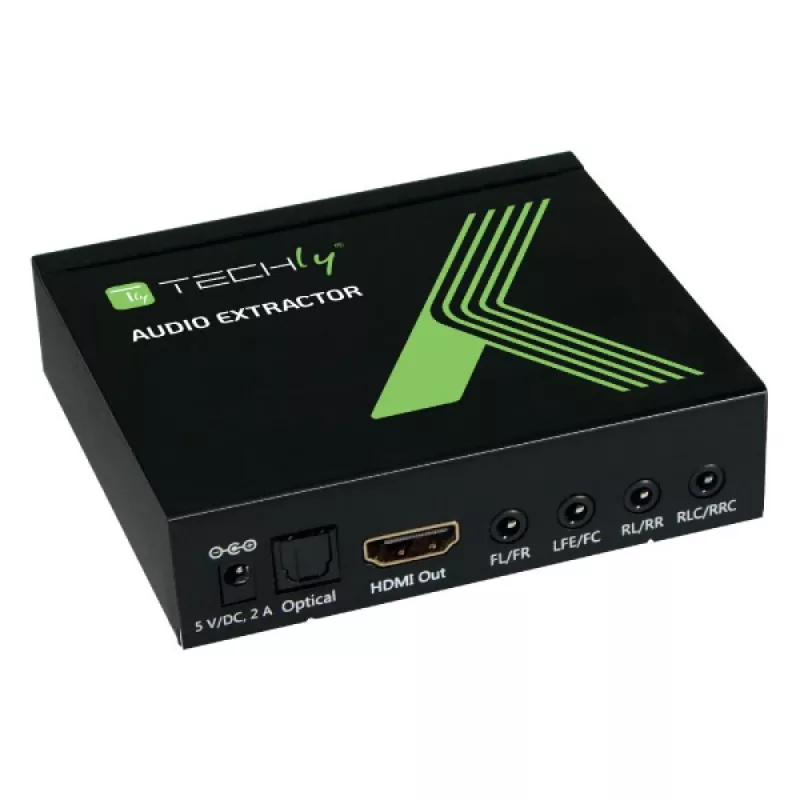

• Wyjścia: 1 × HDMI, 1 × optyczne (S/PDIF), 4 × gniazdo jack 3,5 mm (analogowe wielokanałowe)
• Obsługiwane wideo: do 4Kx2K i 3D; zgodność z HDMI/HDCP 1.2/DVI 1.0
• Częstotliwość próbkowania dźwięku HDMI: do 192 kHz
• Częstotliwość próbkowania optycznego (S/PDIF): do 192 kHz

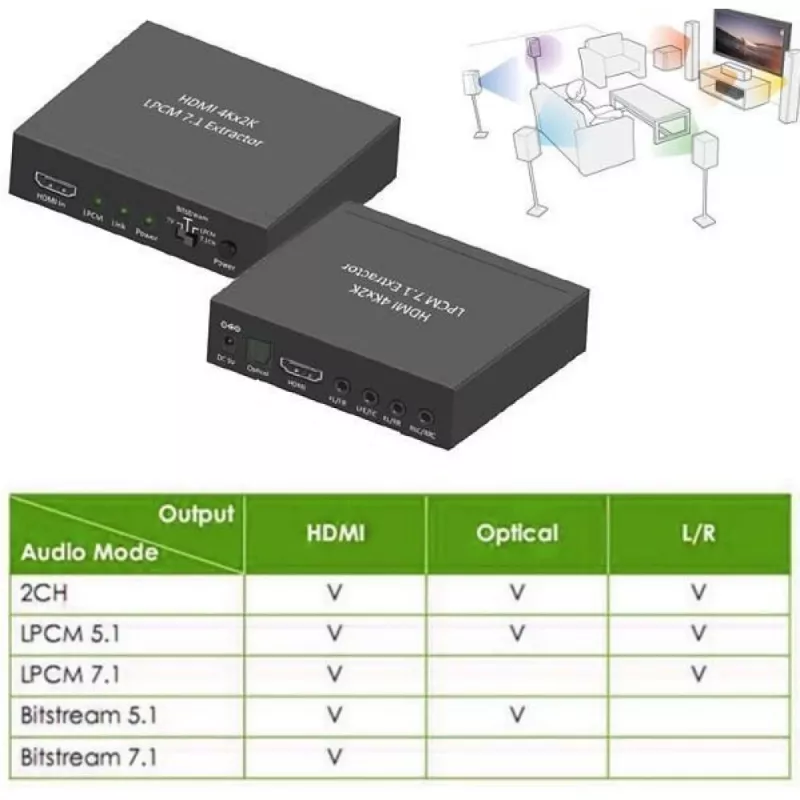

• Formaty audio: LPCM 2/5.1/7.1, Dolby Digital, DTS, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
• Dźwięk analogowy: 7.1 CH przez cztery wyjścia 3,5 mm
• Zasilanie: 5 V, 2 A (w zestawie)
• Wymiary (S×G×W): 95 × 82 × 23 mm
• Temperatura pracy: 0 °C do 40 °C; przechowywanie: -20 °C do 60 °C
• Certyfikaty: CE, FCC, WEEE

Sposób użycia

Podłącz źródło HDMI (odtwarzacz Blu-ray, konsolę do gier, dekoder) do wejścia HDMI ekstraktora, a następnie podłącz wyjście HDMI ekstraktora do telewizora lub projektora. W przypadku dźwięku wielokanałowego podłącz amplituner AV lub system głośników do wyjścia optycznego lub do czterech analogowych wyjść 3,5 mm zgodnie z konfiguracją głośników. Zasil urządzenie za pomocą dołączonego zasilacza 5V/2A. Używaj zgodnych kabli HDMI (zalecane długości do 15 m dla 1080p 8-bit; do 10 m dla 1080p 12-bit) i skonfiguruj wyjście audio urządzenia źródłowego oraz ustawienia EDID zgodnie z potrzebami.

Zalecenia

Aby zapewnić niezawodne działanie, używaj wysokiej jakości kabli HDMI, upewnij się, że urządzenie źródłowe jest ustawione na format wyjściowy obsługiwany przez Twój system audio (LPCM 7.1 lub odpowiedni strumień) i sprawdź opcje EDID urządzenia, jeśli wystąpią problemy z niekompatybilnymi formatami audio. Zapewnij odpowiednią wentylację i pracuj w podanym zakresie temperatur.
