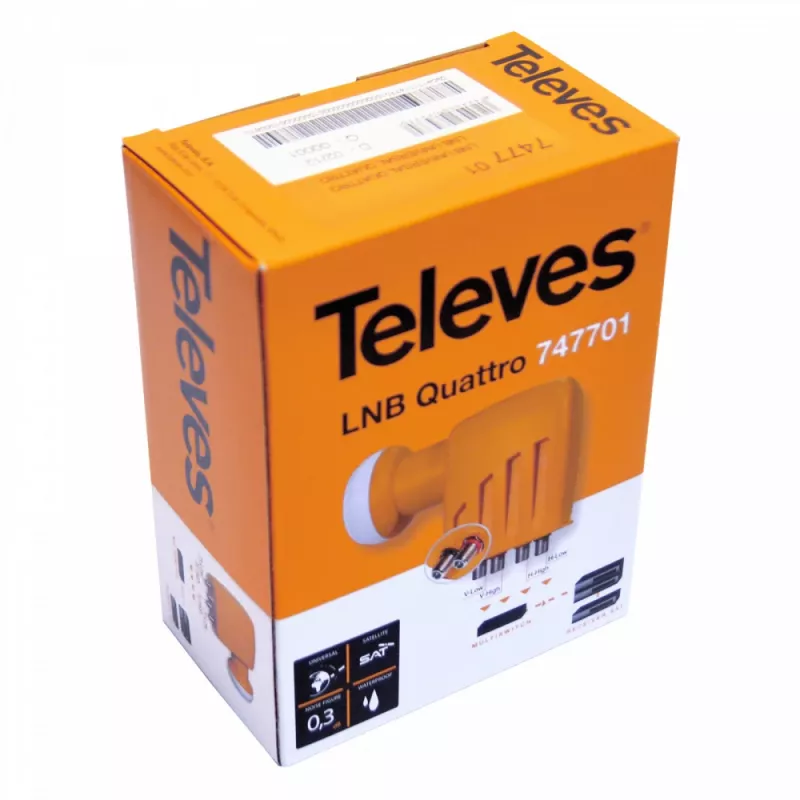

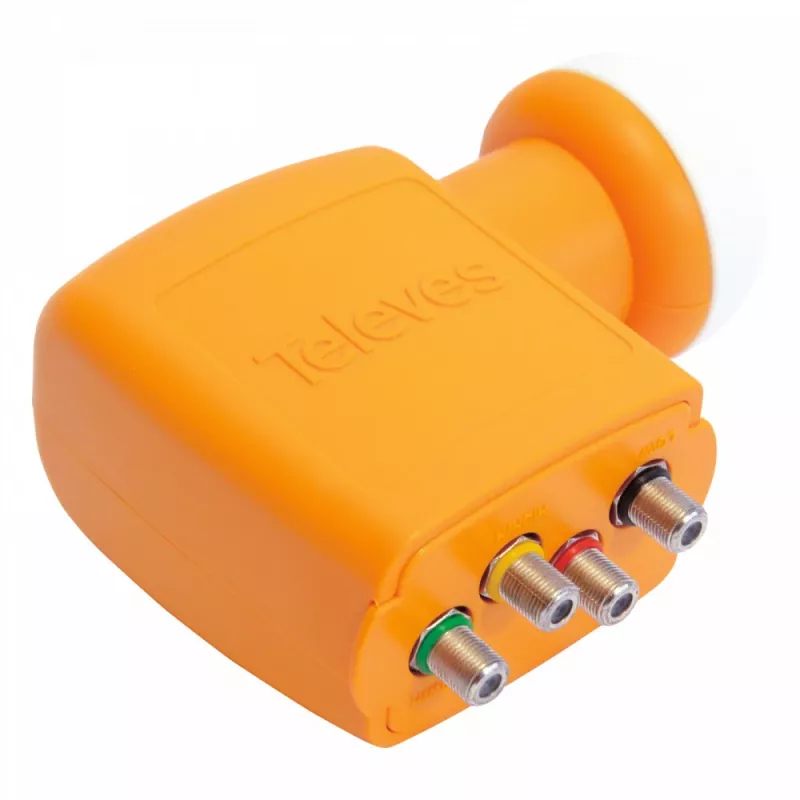

TELEVES Quattro LNB 747701

TELEVES 747701 to wysokowydajny konwerter Quattro LNB przeznaczony do profesjonalnych systemów odbioru satelitarnego. Konwertuje sygnały satelitarne na cztery oddzielne wyjścia dla pasm pionowego wysokiego, pionowego niskiego, poziomego wysokiego i poziomego niskiego, umożliwiając podłączenie do multiswitcha w celu dystrybucji do wielu odbiorników.

Zalety

Ultraniski współczynnik szumów 0,1 dB zapewnia doskonałą jakość sygnału nawet w obszarach o słabym sygnale. Solidna ochrona przed warunkami atmosferycznymi z wysuwaną osłoną złączy F wydłuża żywotność. Kompatybilny ze standardową tubą zasilającą 40 mm, co ułatwia instalację.

Zastosowanie

• Systemy dystrybucji telewizji satelitarnej z wykorzystaniem multiswitcha
• Pojedyncze przewody do wielu odbiorników
• Instalacje profesjonalne i mieszkaniowe wymagające wysokiej integralności sygnału

Kluczowe specyfikacje

• Typ LNB: Quattro
• Zakres częstotliwości wejściowej pasma niskiego: 10,7 - 11,7 GHz
• Zakres częstotliwości wejściowej pasma wysokiego: 11,7 - 12,75 GHz
• Zakres częstotliwości wyjściowej pasma niskiego: 950 - 1950 MHz
• Zakres częstotliwości wyjściowej pasma wysokiego: 1100 - 2150 MHz
• Częstotliwość oscylatora lokalnego pasma niskiego: 9,75 GHz
• Częstotliwość oscylatora lokalnego pasma wysokiego: 10,6 GHz
• Współczynnik szumów: 0,1 dB (typowy)
• Wzmocnienie konwersji: 50 - 60 dB
• Porty wyjściowe: 4 (VH, VL, HH, HL)
• Typ złącza wyjściowego: F-type
• Średnica tuby zasilającej: 40 mm
• Izolacja polaryzacji krzyżowej: >20 dB
• Pobór prądu: maks. 180 mA
• Napięcie zasilania pionowe: 11,5 - 14 V
• Napięcie zasilania poziome: 16 - 19 V
• Temperatura pracy: -30 do +60 °C

Zalecenia

Aby uzyskać optymalną wydajność, należy połączyć ten konwerter Quattro LNB z kompatybilnym multiswitchem i użyć wysokiej jakości kabli koncentrycznych. Zapewnij odpowiednie uziemienie i zabezpieczenie połączeń przed warunkami atmosferycznymi.
