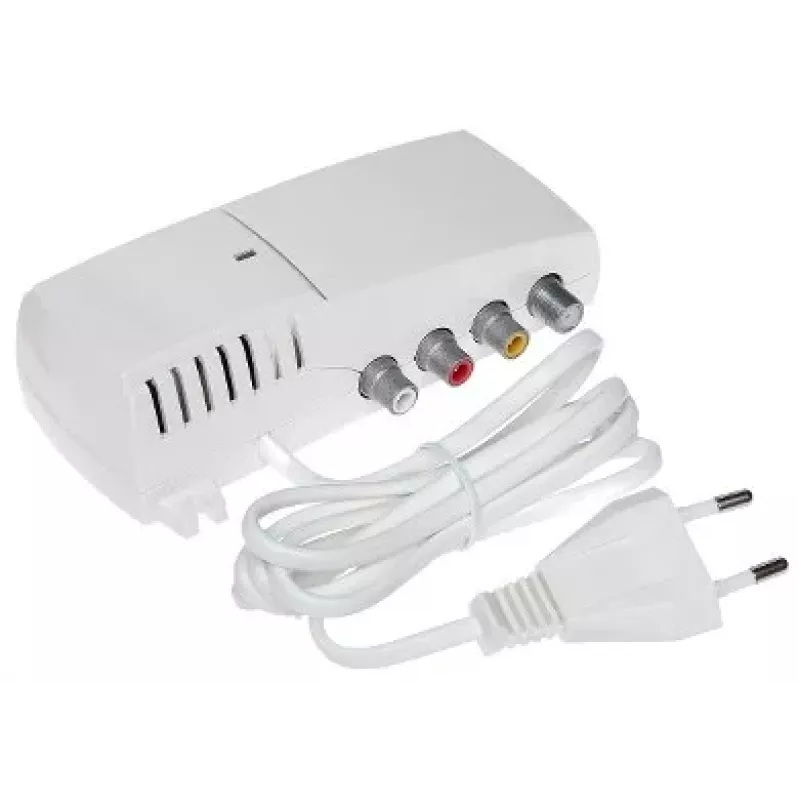

TERRA TV Modulator MT-47

TERRA TV Modulator MT-47 to profesjonalny modulator RF przeznaczony do dystrybucji sygnałów audio i wideo w sieciach kablowych. Konwertuje wejścia composite video i stereo audio na wyjście RF z modulacją PAL, obejmujące pasma VHF i UHF od 47 do 862 MHz. Idealny do zastosowań w CCTV, MATV oraz małych systemach nadawczych. Urządzenie charakteryzuje się kwarcową stabilizacją częstotliwości, wbudowanym generatorem testowym oraz pętlą antenową ułatwiającą integrację.

Zalety

Kwarcowa stabilizacja częstotliwości zapewnia stabilną pracę bez dryfu. Mikroprocesorowy interfejs z wyświetlaczem LED i przyciskami umożliwia łatwy wybór kanału i konfigurację. Wbudowany generator testowy upraszcza instalację i diagnostykę. Pętla antenowa umożliwia łączenie kaskadowe wielu modulatorów lub podłączenie do istniejącej anteny.

Zastosowania

• Dystrybucja sygnałów TV w hotelach, szpitalach, szkołach i budynkach komercyjnych
• Dystrybucja wideo CCTV przez kabel koncentryczny
• Małe systemy nadawcze i głowice czołowe
• Dodawanie lokalnych źródeł wideo (np. kamer, odtwarzaczy) do sieci dystrybucji RF

Kluczowe specyfikacje

• Wejście: 3x RCA (Video, Audio L, Audio R)
• Wyjście: 1x RF koncentryczne (F-type)
• Standard modulacji: PAL B/G, D/K, I, L (wybieralny)
• Zakres częstotliwości wyjściowej: 47-862 MHz
• Kanały wyjściowe: VHF (S03-S38), UHF (21-69)
• Poziom wyjściowy RF: 85 dBµV
• Poziom wejściowy wideo: 1 Vpp (75 Ohm)
• Poziom wejściowy audio: 0,775 Vrms (10 kOhm)
• Stabilizacja częstotliwości: kwarcowa
• Sposób sterowania: mikroprocesor z wyświetlaczem LED i przyciskami
• Zasilanie: 230V AC, 50Hz
• Pobór mocy: 3 W
• Pętla antenowa: Tak (RF IN/OUT)
• Generator testowy: Tak
• Kodowanie wideo: PAL
• Wybór kanału: cyfrowy
• Temperatura pracy: 0°C do +40°C
• Materiał obudowy: tworzywo sztuczne

Zalecenia

Aby uzyskać optymalną wydajność, używaj wysokiej jakości kabli koncentrycznych RG6 i złączy typu F. Upewnij się, że wybrany kanał wyjściowy nie jest zajęty przez silny sygnał nadawczy, aby uniknąć zakłóceń. Modulator jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń; unikaj narażenia na wilgoć lub ekstremalne temperatury.
