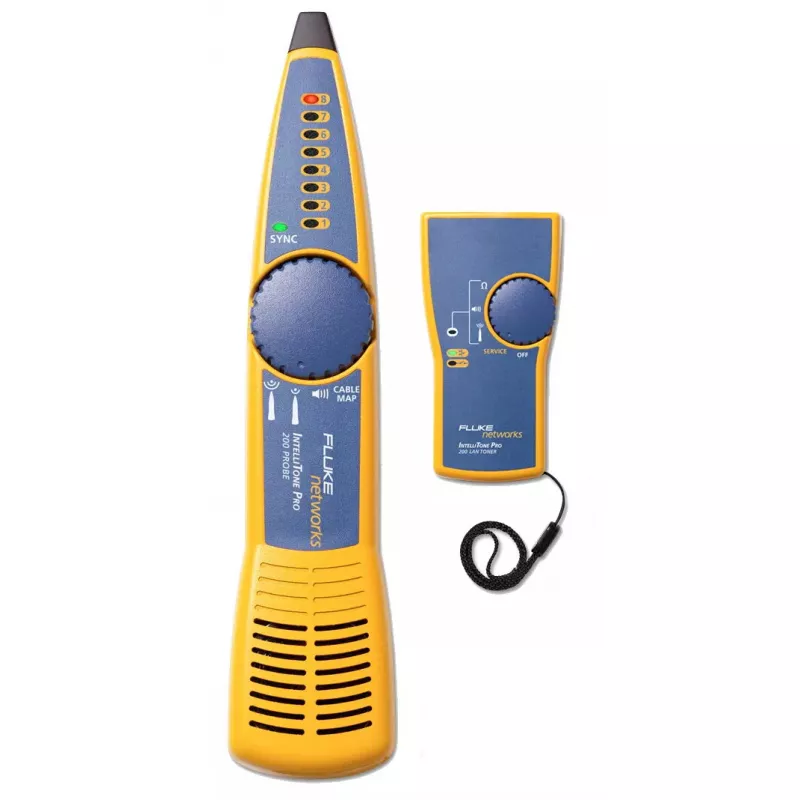

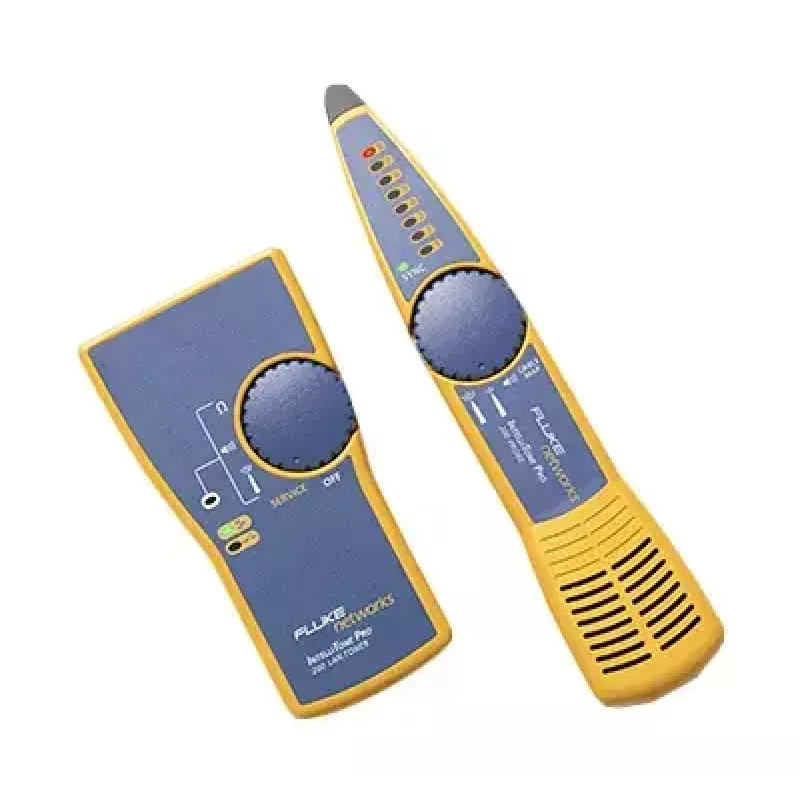

Tester kabli sieciowych Fluke MT-8200-60-KIT

Tester kabli sieciowych Fluke MT-8200-60-KIT łączy cyfrowe i analogowe technologie tonowania, aby śledzić i lokalizować okablowanie miedziane w sieciach aktywnych i nieaktywnych. Wykorzystuje cyfrowe tonowanie IntelliTone do lokalizowania kabli nawet po podłączeniu do przełączników oraz do weryfikacji ciągłości i błędów okablowania, a także analogowe tonowanie SmartTone do izolowania poszczególnych par przewodów i śledzenia kabli głosowych, audio i wideo.

Zalety

Tester zapewnia dwutrybowe tonowanie (cyfrowe i analogowe) w jednym zestawie, umożliwiając dokładną identyfikację kabli na panelach krosowych, przełącznikach, blokach zaciskowych i w wiązkach kablowych. Tryb cyfrowy odrzuca zakłócenia i fałszywe sygnały w sieciach aktywnych i oferuje wbudowaną funkcję CableMap do potwierdzania ciągłości oraz wykrywania przerw, zwarć i odwróconych par. Analogowy SmartTone niezawodnie izoluje poszczególne pary, zmieniając kadencję tonu po zwarciu pary, co jest przydatne w okablowaniu klasy głosowej i niskoczęstotliwościowym.

Zastosowanie

• Instalacja i identyfikacja okablowania Ethernet (Cat5e/Cat6/Cat6a) w sieciach aktywnych
• Śledzenie i izolacja okablowania głosowego, audio, koncentrycznego i alarmowego/zabezpieczającego

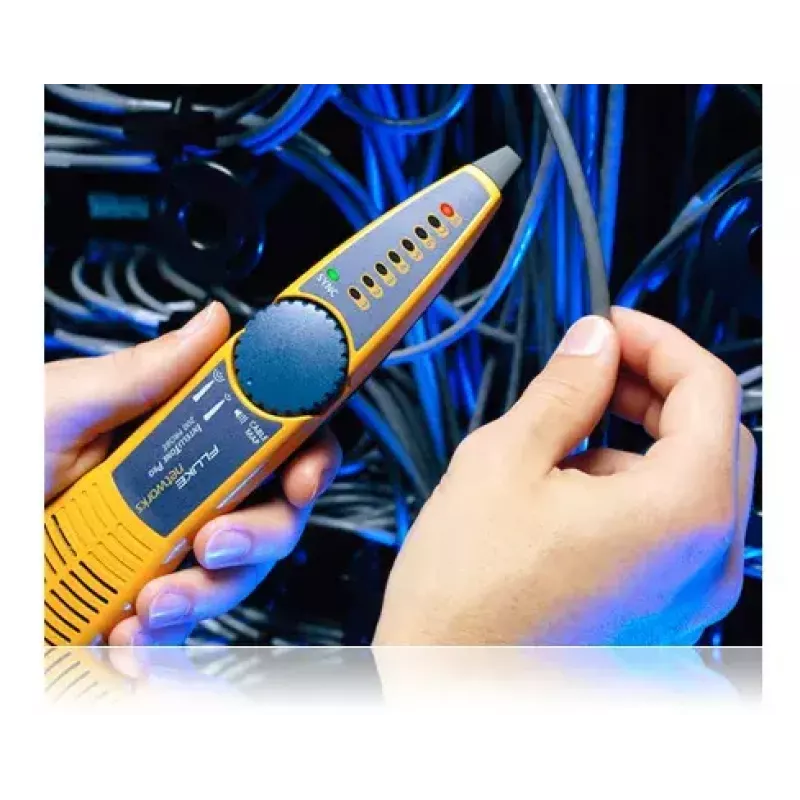

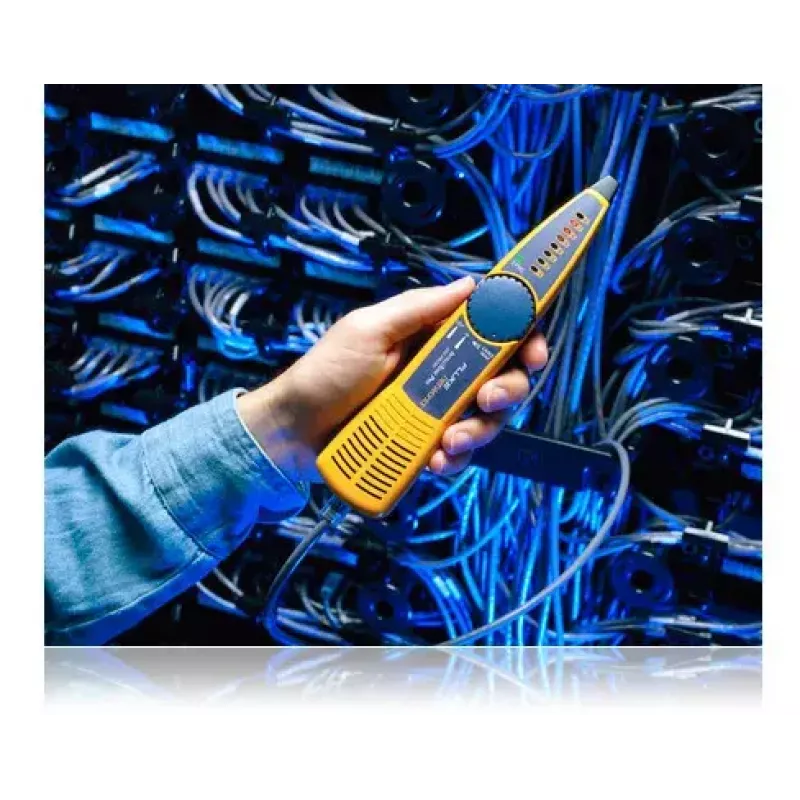

• Lokalizowanie zakończonych kabli na panelach krosowych, przełącznikach lub ukrytych w wiązkach
• Weryfikacja okablowania poszczególnych pinów (TIA-568) i diagnozowanie przerw, zwarć oraz odwróconych par

Kluczowe dane techniczne

• Marka: FLUKE
• Model / MPN: MT-8200-60-KIT
• EAN: 0754082127444
• Tryby tonowania: cyfrowy IntelliTone i analogowy SmartTone
• Obsługiwane typy kabli: skrętka danych (Cat3–Cat6a), koncentryczny, głosowy, zabezpieczający/alarmowy, głośnikowy
• Funkcja CableMap: weryfikacja poszczególnych pinów i wykrywanie usterek (przerwy, zwarcia, odwrócone pary)
• Działa w sieciach aktywnych i na odłączonym okablowaniu

Sposób użycia

Podłącz toner do testowanego kabla lub gniazda i wybierz tryb cyfrowy lub analogowy w zależności od typu kabla i środowiska. Użyj trybu cyfrowego IntelliTone do wysokiej klasy okablowania Ethernet i aktywnych portów sieciowych; sonda akustycznie i wizualnie zidentyfikuje właściwy kabel i można ją podłączyć do paneli krosowych lub portów ściennych, aby uruchomić test CableMap. Użyj trybu analogowego SmartTone do okablowania klasy głosowej, koncentrycznego i niskoczęstotliwościowego, zwierając testowaną parę, aby potwierdzić identyfikację poprzez zmianę tonu. Interpretuj wskazania LED i słyszalne tony, aby lokalizować kable i wykrywać usterki.

Zalecenia

Preferuj tryb cyfrowy (IntelliTone) podczas śledzenia Cat5e/Cat6/Cat6a w sieciach aktywnych lub w obszarach o wysokich zakłóceniach. Używaj analogowego SmartTone do okablowania niskoczęstotliwościowego (Cat3, koncentrycznego, głośnikowego, alarmowego) oraz gdy wymagana jest izolacja poszczególnych par. Zawsze sprawdzaj połączenia za pomocą funkcji CableMap przed ostatecznym zakończeniem i przestrzegaj lokalnych procedur bezpieczeństwa podczas testowania sprzętu pod napięciem.
