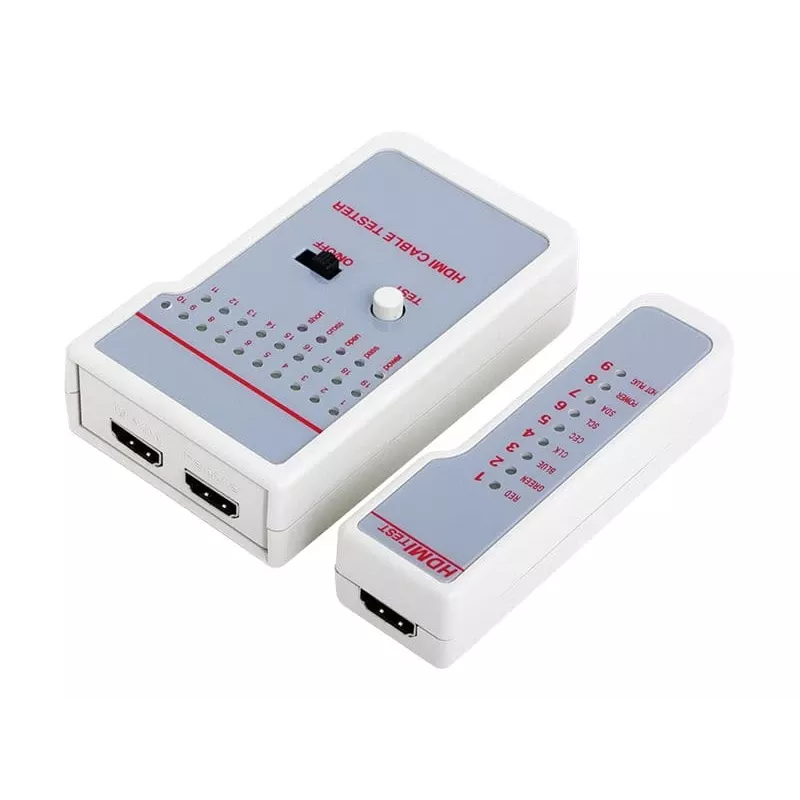

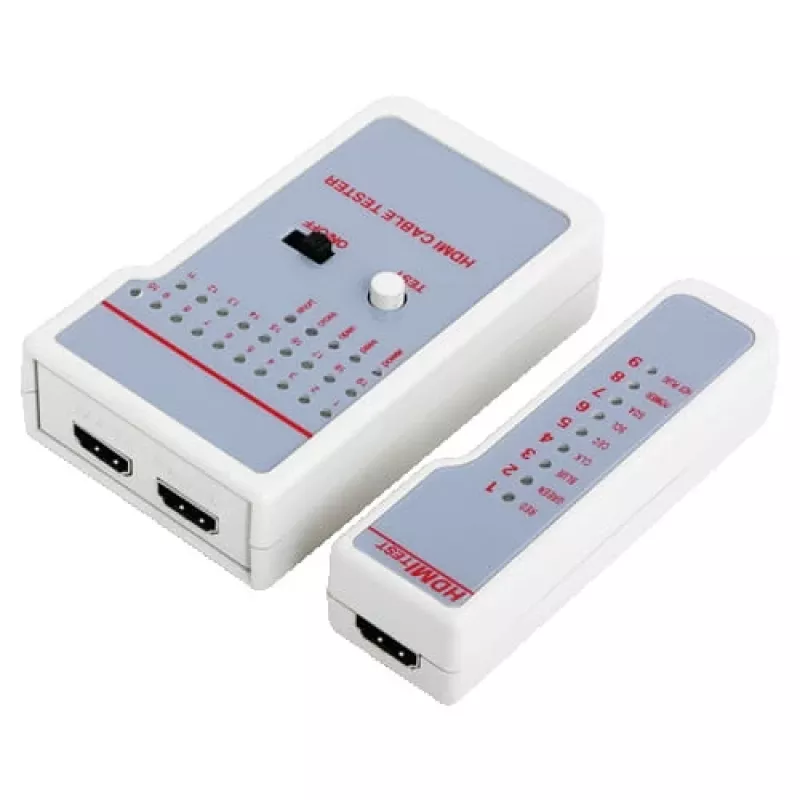

Tester kabli sieciowych LogiLink WZ0017

Tester kabli HDMI LogiLink WZ0017 to ręczny tester do sprawdzania zainstalowanych lub sypkich kabli HDMI. Tester składa się z jednostki głównej i jednostki zdalnej, a podłącza się go za pomocą dwóch wtyków HDMI A, aby zweryfikować wszystkie pary przewodów i ekranowanie. Jest zasilany bateryjnie (blok baterii 9 V nie znajduje się w zestawie) i oferuje zarówno wizualne, jak i dźwiękowe wskaźniki pokazujące stan połączenia i usterki.

Zalety

Kompaktowa, ergonomiczna konstrukcja sprawia, że tester jest przenośny i łatwy w obsłudze na miejscu. Obsługa za pomocą jednego przycisku umożliwia szybkie testowanie bez konfiguracji. Diody LED zapewniają wyraźne wskazanie stanu połączenia i lokalizacji usterki, a sygnały optyczne i akustyczne dają natychmiastową informację zwrotną. Dołączona jednostka zdalna umożliwia przetestowanie całego przebiegu kabla po instalacji.

Zastosowanie

• Testowanie już zainstalowanego okablowania HDMI
• Weryfikacja sypkich przebiegów kabli HDMI przed lub po instalacji
• Identyfikacja przerwanych/zwróconych par przewodów i problemów z ekranowaniem
• Technicy terenowi i kontrole konfiguracji AV w domowych systemach DIY

Kluczowe dane techniczne

• Marka: LOGILINK
• Model: WZ0017
• Typ złącza: 2 × wtyki HDMI A
• Zasilanie: blok baterii 9 V (nie znajduje się w zestawie)
• Wskaźniki: diody LED i sygnały dźwiękowe
• Wymiary: 19,8 cm × 12 cm × 3,85 cm

Sposób użycia

Włóż blok baterii 9 V do jednostki głównej, podłącz jednostkę główną i zdalną do testowanego kabla za pomocą wtyków HDMI A, a następnie naciśnij pojedynczy przycisk testowy. Obserwuj diody LED i słuchaj sygnałów akustycznych, aby określić, czy każda para przewodów i ekranowanie są prawidłowo podłączone. Użyj jednostki zdalnej na drugim końcu kabla, aby zweryfikować ciągłość od końca do końca.

Zalecenia

Używaj świeżej baterii 9 V, aby uzyskać wiarygodne wyniki, testuj kable przy odłączonych obu podłączonych urządzeniach i interpretuj wzorce diod LED zgodnie ze schematem wskaźników producenta, aby zlokalizować konkretne usterki.
