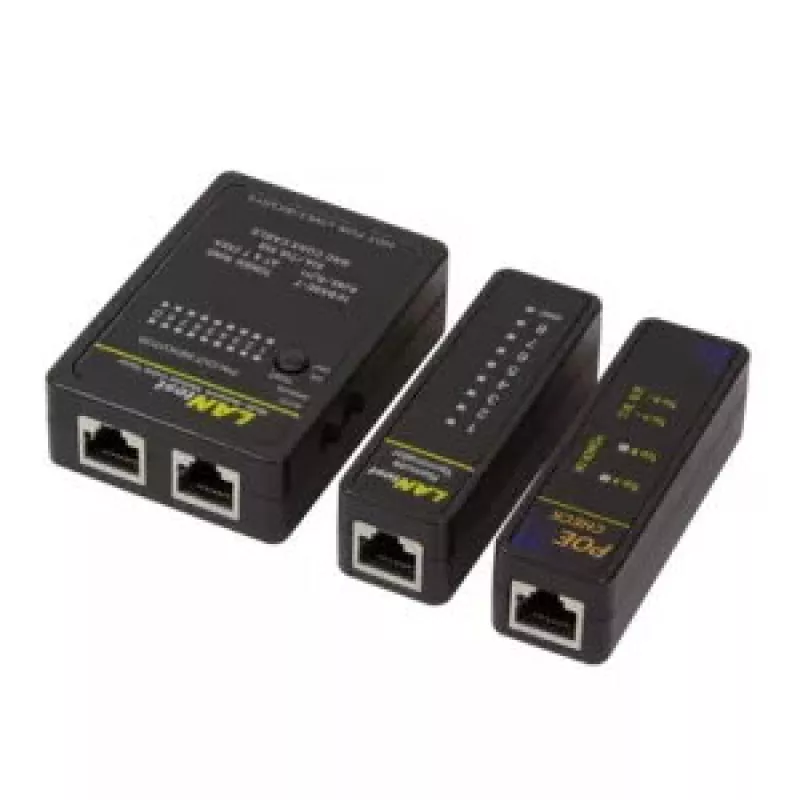

Tester okablowania sieciowego LogiLink WZ0015P Czarny

Tester okablowania sieciowego LogiLink WZ0015P to kompaktowe narzędzie do testowania i rozwiązywania problemów z okablowaniem sieciowym i telefonicznym. Umożliwia testowanie kabli Ethernet (Cat5, Cat6, Cat7) ze złączami RJ45, kabli telefonicznych ze złączami RJ11/RJ12 oraz kabli koncentrycznych ze złączami BNC. Urządzenie zawiera zdalny terminator do testowania zainstalowanych odcinków kabli oraz wbudowany detektor PoE, który sprawdza, czy dostępne jest zasilanie przez Ethernet (Power-over-Ethernet) i czy jest ono dostarczane w trybie endspan (pary 1-2/3-6) czy midspan (pary 4-5/7-8).

Zalety

Tester zapewnia szybką identyfikację błędów okablowania oraz zwarć/rozwarcia, oferuje szeroką kompatybilność ze złączami (RJ45, RJ11, RJ12, BNC) i posiada czytelne wskaźniki LED ułatwiające odczyt wyników. Jego kompaktowa, przenośna konstrukcja oraz dołączony zdalny terminator sprawiają, że nadaje się do pracy w terenie, a wbudowany detektor PoE umożliwia wygodne wykrywanie obecności PoE bez dodatkowego sprzętu.

Zastosowanie

• Instalacja i testowanie kabli Ethernet (Cat5/Cat6/Cat7)
• Testowanie linii telefonicznych ze złączami RJ11/RJ12
• Sprawdzanie okablowania koncentrycznego ze złączami BNC
• Weryfikacja odcinków kablowych w sieciach domowych i małych sieciach komercyjnych
• Wykrywanie obecności i typu zasilania przez Ethernet w portach sieciowych

Kluczowe dane techniczne

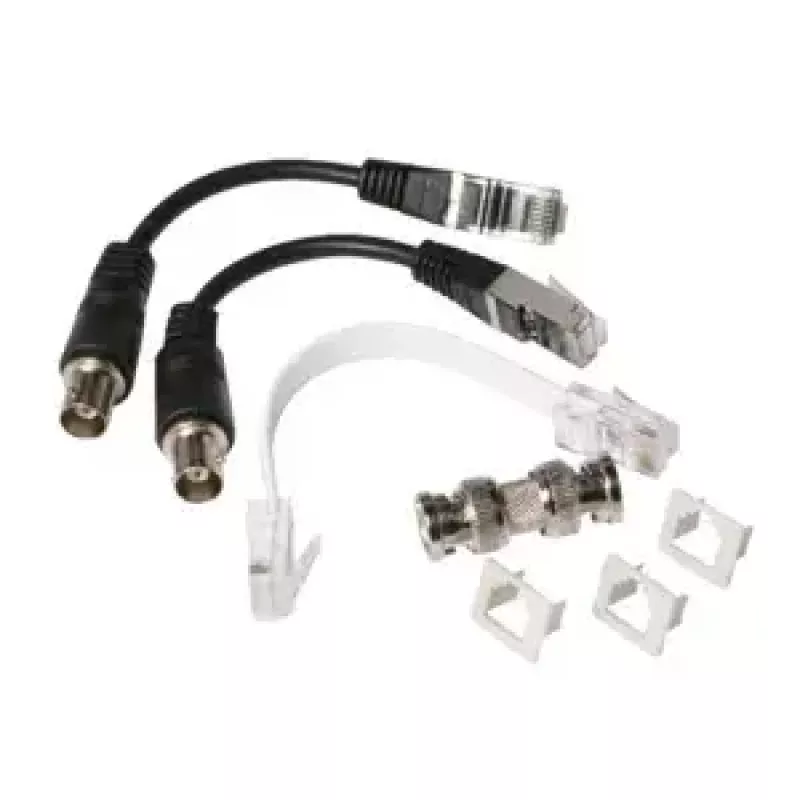

• Obsługiwane złącza: RJ45, RJ11, RJ12, BNC
• Obsługiwane typy kabli: Cat5, Cat6, Cat7, telefoniczny, koncentryczny
• Detekcja PoE: wskazuje endspan (1-2/3-6) lub midspan (4-5/7-8)
• Wyświetlacz: wskaźniki LED do mapowania kabli i identyfikacji błędów
• Zawiera zdalny terminator do testowania zainstalowanych odcinków

Sposób użycia

Podłącz jeden koniec kabla do jednostki głównej, a drugi koniec do zdalnego terminatora (lub do testowanego portu). Włącz tester i obserwuj sekwencję diod LED, aby zidentyfikować kolejność przewodów, zwarcia/rozwarcia lub skrzyżowane pary. Aby sprawdzić PoE, podłącz tester do portu sieciowego i odczytaj wskazanie detektora PoE, które pokazuje, czy PoE jest obecne i czy jest to endspan czy midspan. Użyj zdalnego terminatora do testowania kabli już zainstalowanych w ścianach lub panelach krosowych.

Zalecenia

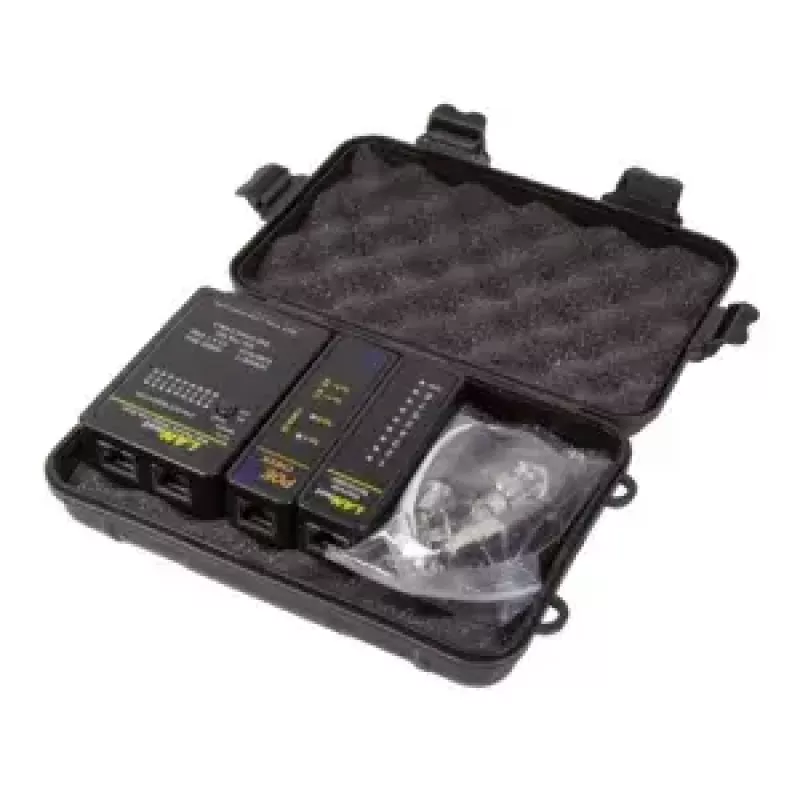

Jeśli to możliwe, używaj testera na liniach niepod napięciem i przestrzegaj standardowych procedur bezpieczeństwa. W celu dokładnego wykrywania PoE podłącz bezpośrednio do portu lub pary przewodów poddawanej testowi i unikaj adapterów, które mogą zmieniać okablowanie. Przechowuj urządzenie i zdalny terminator w etui ochronnym, aby zapobiec uszkodzeniom podczas transportu.
