Tester sieciowy MicroConnect CAB-TEST10

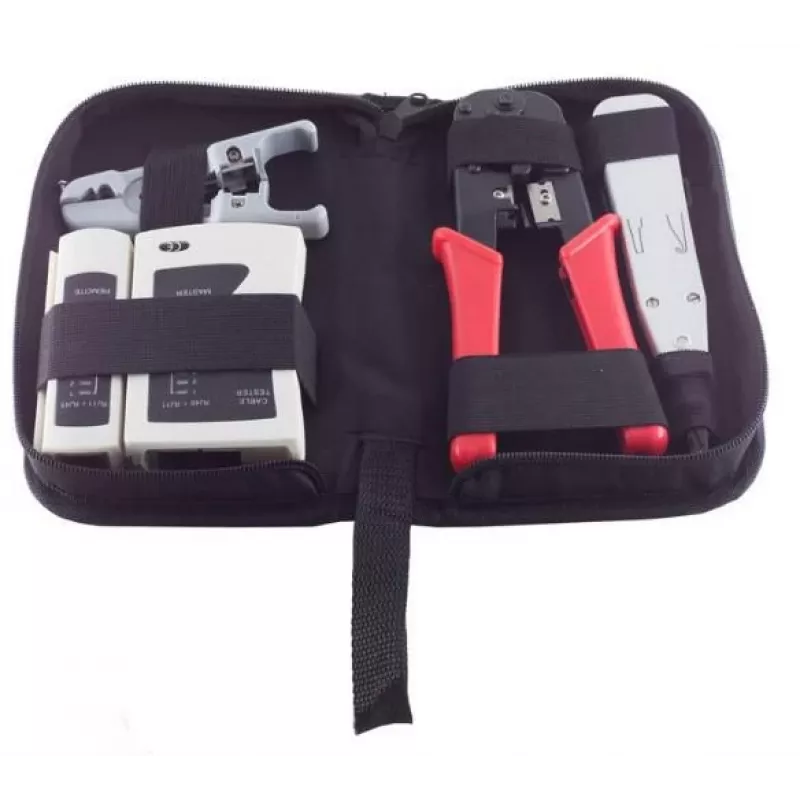

Ten zestaw sieciowy dostarcza niezbędnych narzędzi do montażu i testowania kabli sieciowych, gniazd natynkowych i paneli krosowych. Został zaprojektowany do sieci domowych i małych biur/domowych biur (SOHO) i zawiera narzędzie do zaciskania zgodne z wtykami modułowymi RJ-12 (6P6C) i RJ-45 (8P8C), narzędzie do osadzania IDC z dwoma składanymi haczykami do wyciągania, tester kabli do połączeń RJ-12 i RJ-45 oraz uniwersalne narzędzie do zdejmowania izolacji. Tester kabli sprawdza ciągłość i okablowanie, identyfikując przerwy, zwarcia lub błędnie połączone pary; należy pamiętać, że bateria 9V nie jest dołączona.

Zalety

Zestaw łączy narzędzia do zaciskania, terminacji i testowania w jednym kompaktowym komplecie, redukując potrzebę zakupu oddzielnych przyrządów. Narzędzia nadają się zarówno do terminacji wtyków modułowych, jak i bloków do osadzania, a dołączony tester kabli szybko sprawdza wyprowadzenia i wykrywa błędy okablowania. Konfiguracja obsługuje popularne złącza Ethernetowe i telefoniczne, co czyni zestaw uniwersalnym do instalacji i konserwacji na miejscu.

Odpowiedni do

• Instalacji i naprawy krosów Ethernet (prostych i skrosowanych)
• Terminacji gniazd keystone i natynkowych
• Pracy z blokami do osadzania i panelami krosowymi
• Testowania na miejscu okablowania sieciowego w środowiskach domowych i SOHO

Kluczowe specyfikacje

• Kompatybilność złącz: RJ-12 (6P6C) i RJ-45 (8P8C)
• Obsługiwane typy kabli: skrętka sieciowa (np. kable krosowe Cat5e/Cat6)
• Funkcje testera: ciągłość, weryfikacja wyprowadzeń, wykrywanie przerw, zwarć i błędnie połączonych par
• Narzędzia do terminacji: narzędzie do zaciskania wtyków modułowych, narzędzie do osadzania IDC z składanymi haczykami do wyciągania
• Dodatkowe narzędzie: uniwersalny ściągacz izolacji

Jak używać

Przygotuj kabel, usuwając zewnętrzną powłokę za pomocą uniwersalnego ściągacza, ułóż pary przewodów według wymaganego schematu połączeń i włóż przewody do wtyku modułowego lub gniazda keystone. Użyj narzędzia do zaciskania, aby zabezpieczyć wtyki RJ-12 lub RJ-45, lub użyj narzędzia do osadzania IDC, aby zakończyć na bloku do osadzania lub panelu krosowym. Po terminacji podłącz oba końce kabla do testera MicroConnect CAB-TEST10 i jego zdalnego modułu, zasil tester baterią 9V (niedołączona), a następnie uruchom test, aby potwierdzić ciągłość i poprawne wyprowadzenia.

Zalecenia

Aby uzyskać niezawodne wyniki, upewnij się, że końce kabli są czysto odsłonięte, a przewody w pełni osadzone przed zaciskaniem lub osadzaniem. Używaj testera po każdej terminacji, aby zweryfikować okablowanie i zidentyfikować błędy; wymień baterię testera, gdy wskaźniki przygasną lub testy staną się niespójne.
