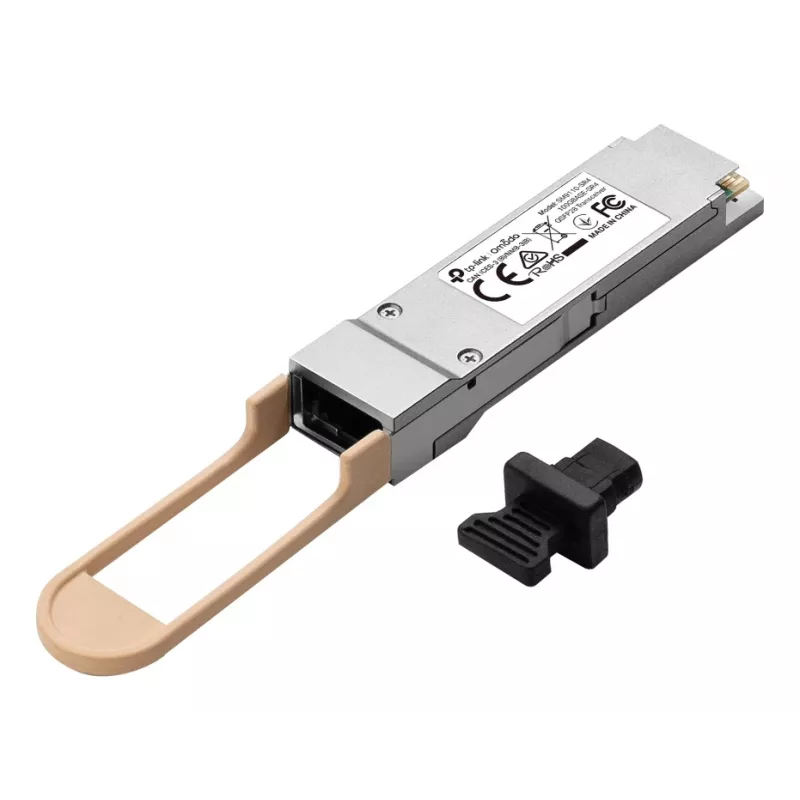

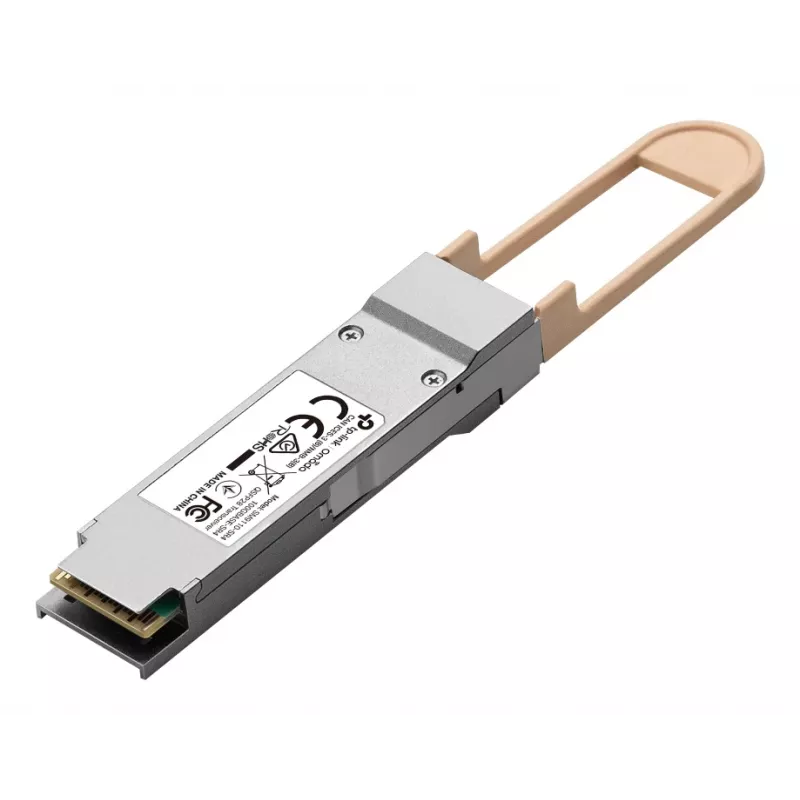

TP-Link Omada SM9110-SR4 moduł nadawczo-odbiorczy sieciowy Światłowodowy 100000 Mbit/s QSFP28 850 nm

Moduł nadawczo-odbiorczy światłowodowy TP-Link Omada SM9110-SR4 QSFP28 wielomodowy został zaprojektowany do ultraszybkich łączy Ethernet. Pracuje na długości fali 850 nm i obsługuje aplikacje 100GBASE-SR4 oraz 40GBASE-SR4. Moduł jest hot-pluggable i kompatybilny z portami QSFP28, zapewniając łączność o wysokiej gęstości dla centrów danych i sprzętu przełączającego w przedsiębiorstwach.

Zalety

Ten moduł nadawczo-odbiorczy obsługuje cyfrowe monitorowanie diagnostyczne (DDM) w celu uzyskiwania informacji o stanie w czasie rzeczywistym i oferuje kompaktową obudowę QSFP28 zapewniającą wysoką gęstość portów. Obsługuje 100G Ethernet do 100 m oraz 40G Ethernet do 150 m przez światłowód wielomodowy OM4, pracuje przy napięciu wejściowym 3,3 V i jest zgodny z RoHS. Moduł wykorzystuje złącza MPO/MTP i nadaje się do integracji z istniejącymi sieciami optycznymi.

Odpowiedni do

• Agregacji w centrum danych i przełączania spine-leaf
• Szybkich łączy uplink między przełącznikami i routerami
• Krótkodystansowych łączy 100G lub 40G przez światłowód wielomodowy OM4
• Wdrożeń portów QSFP28 o wysokiej gęstości

Kluczowe specyfikacje

• Model: SM9110-SR4
• Format: QSFP28
• Długość fali: 850 nm
• Standardy: 100GBASE-SR4, 40GBASE-SR4
• Maksymalna szybkość transmisji danych: 100000 Mbit/s (100 Gbit/s)
• Maksymalna odległość: 100 m (100G, OM4); 150 m (40G, OM4)
• Typ złącza: MPO-12 / MTP
• Napięcie wejściowe: 3,3 V
• Diagnostyka: obsługa cyfrowego monitorowania diagnostycznego (DDM)

Sposób użycia

Zainstaluj SM9110-SR4 w kompatybilnym porcie QSFP28 w przełączniku lub gnieździe modułu nadawczo-odbiorczego, gdy urządzenie jest włączone lub wyłączone (hot-pluggable). Podłącz wielomodowy kabel światłowodowy MPO/MTP (zalecany OM4) do modułu, upewniając się, że złącze jest prawidłowo zorientowane i pewnie osadzone. Sprawdź stan łącza za pomocą urządzenia hosta i monitoruj parametry diagnostyczne przez obsługiwane interfejsy zarządzania.

Zalecenia

Używaj światłowodu wielomodowego OM4 dla określonych odległości, w razie potrzeby zweryfikuj kompatybilność z portami QSFP28 dostawcy hosta i postępuj zgodnie z wytycznymi dotyczącymi obsługi ESD i instalacji producenta, aby zapewnić niezawodne działanie.
