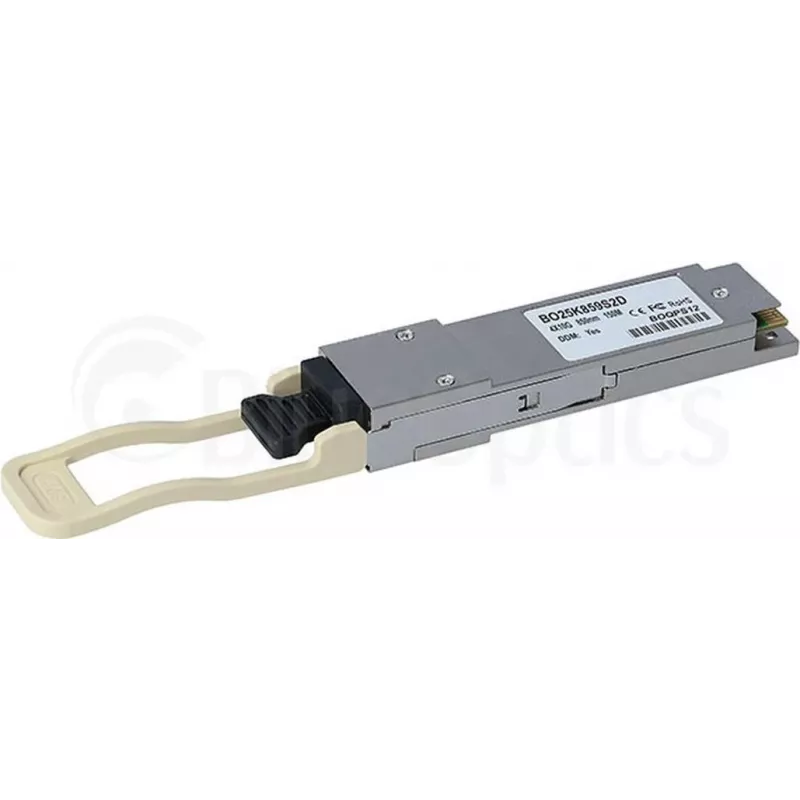

transceiver CBO QSFP-40G-SR4 40Gbps moduł światłowodowy

transceiver CBO QSFP-40G-SR4 40Gbps moduł światłowodowy to hot-pluggable transceiver w formacie QSFP zaprojektowany do łączy światłowodowych wielomodowych krótkiego zasięgu. Obsługuje 40 Gigabit Ethernet przez MMF z wykorzystaniem sygnalizacji SR4 i zapewnia kompaktowe rozwiązanie o wysokiej gęstości dla centrów danych i połączeń między przełącznikami. Moduł jest przeznaczony do użytku w środowiskach, w których wymagane są niezawodne łącza uplink 40G oraz połączenia o niskich opóźnieniach i wysokiej przepustowości.

Zalety

Ten moduł QSFP-40G-SR4 zapewnia łączną przepustowość 40 Gb/s w pojedynczej obudowie QSFP, umożliwiając rozmieszczenie portów o wysokiej gęstości w szafach rack i przełącznikach. Hot-pluggable konstrukcja upraszcza instalację i konserwację bez konieczności wyłączania sprzętu. Zoptymalizowany pod kątem światłowodu wielomodowego krótkiego zasięgu, moduł zmniejsza złożoność okablowania w topologiach centrów danych i wspiera popularne ekosystemy transceiverów kompatybilnych z SR4.

Zastosowanie

• Łącza uplink 40 Gigabit Ethernet między przełącznikami a urządzeniami agregującymi
• Połączenia światłowodowe wielomodowe krótkiego zasięgu w architekturach top-of-rack i spine-leaf centrów danych
• Serwery blade i urządzenia sieciowe o wysokiej gęstości z portami QSFP
• Środowiska wymagające hot-pluggable łączności 40G o niskich opóźnieniach

Kluczowe specyfikacje

• Format: QSFP (Quad Small Form-factor Pluggable)
• Szybkość transmisji danych: 40 Gb/s łącznie
• Typ światłowodu: światłowód wielomodowy (MMF)
• Sygnalizacja: SR4 (krótki zasięg, 4-lane)
• Typowy zasięg: zaprojektowany do łączy wielomodowych krótkiego zasięgu (odległości w centrum danych)
• Interfejs: złącze światłowodowe MPO/MTP kompatybilne z okablowaniem SR4
• Instalacja: hot-pluggable do portów QSFP

Jak używać

Włóż transceiver QSFP-40G-SR4 do wolnego portu QSFP w kompatybilnym przełączniku lub urządzeniu sieciowym, gdy urządzenie jest włączone. Podłącz kabel wielomodowy MPO/MTP między transceiverami lub między transceiverem a wiązką rozdzielającą zgodnie z wymaganiami topologii. Upewnij się, że typ światłowodu (MMF) i okablowanie krosowe (MPO/MTP kompatybilne z SR4) są zgodne ze specyfikacjami modułu. Monitoruj stan łącza za pośrednictwem interfejsu zarządzania urządzenia, aby potwierdzić stabilne połączenie 40G.

Zalecenia

W celu zapewnienia niezawodnej wydajności należy używać światłowodu wielomodowego OM3 lub OM4 oraz okablowania MPO/MTP kompatybilnego z SR4, dbać o czystość światłowodów i odpowiedni promień gięcia oraz zweryfikować kompatybilność przełącznika z modułami QSFP SR4. W razie potrzeby użyć odpowiednich kabli rozdzielających lub modułów kasetowych do połączeń z interfejsami dupleksowymi.
