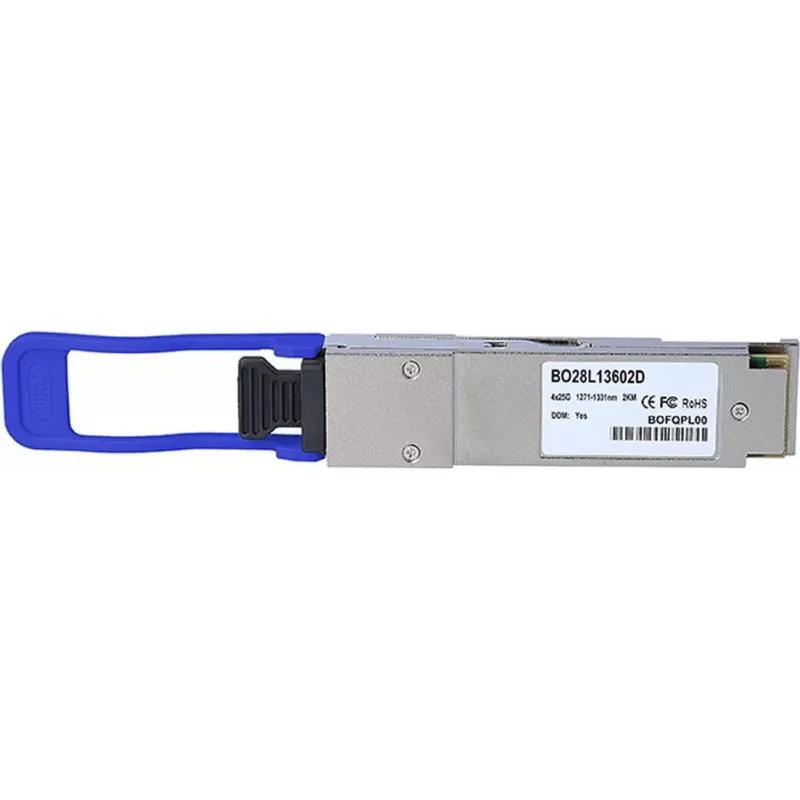

transceiver CBO QSFP28-100G-CWDM4 100G CWDM4 QSFP28 moduł optyczny

transceiver CBO QSFP28-100G-CWDM4 100G CWDM4 QSFP28 moduł optyczny to hot-pluggable transceiver w obudowie QSFP28 zaprojektowany do transmisji 100G CWDM4 po włóknie jednomodowym. Integruje cztery kanały 25G z multipleksowaniem zgrubnym falowym, aby zapewnić łącze 100G odpowiednie do łączy uplink w centrach danych, połączeń switch-to-switch i portów agregacji. Kompaktowa konstrukcja i standardowy interfejs QSFP28 umożliwiają łatwą instalację w kompatybilnych przełącznikach, routerach i optycznych kartach liniowych.

Zalety

Moduł oferuje cztery niezależne kanały 25G połączone w jedno łącze 100G CWDM4, zapewniając efektywne wykorzystanie włókna jednomodowego i uproszczone okablowanie. Jego hot-pluggable format QSFP28 umożliwia szybką wymianę i wdrożenie bez wyłączania sprzętu. transceiver został zaprojektowany z myślą o współpracy z systemami standardu 100G CWDM4 i ma na celu zapewnienie stabilnej wydajności optycznej dla łączy krótkiego i średniego zasięgu w środowiskach korporacyjnych i centrach danych.

Zastosowanie

• Łącza uplink 100G między przełącznikami liścia i kręgosłupa w centrach danych
• Łącza agregacji i dystrybucji w sieciach kampusowych i korporacyjnych
• Połączenia szkieletowe switch-to-switch wymagające przepustowości 100G
• Optyczne karty liniowe i moduły z portami QSFP28 obsługującymi optykę CWDM4

Kluczowe specyfikacje

• Form factor: moduł hot-pluggable QSFP28
• Przepływność: 100 Gbit/s przez cztery linie 25 Gbit/s
• Technologia optyczna: multipleksowanie zgrubne falowe CWDM4
• Typ włókna: włókno jednomodowe (SMF)
• Zasięg: zaprojektowany do łączy jednomodowych krótkiego i średniego zasięgu (typowe odległości w centrach danych)
• Złącze: duplex LC (w zależności od interfejsu sprzętowego) lub MPO/MTP mapowane zgodnie z implementacjami CWDM4
• Pobór mocy: zgodny z typowymi ograniczeniami mocy modułów QSFP28

Sposób użycia

Zainstaluj moduł w kompatybilnym porcie QSFP28, gdy urządzenie host jest włączone, postępując zgodnie z procedurą hot-swap podaną przez producenta sprzętu. Podłącz włókno jednomodowe przy użyciu odpowiedniego typu złącza i upewnij się, że mapowanie kanałów dla ścieżek CWDM4 jest prawidłowe. Sprawdź stan łącza i wyrównanie ścieżek za pomocą interfejsu zarządzania przełącznika lub routera oraz monitoruj moc optyczną i straty, aby potwierdzić wydajność. W przypadku wymiany istniejącego transceivera przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych i postępuj zgodnie z instrukcjami usuwania oryginalnego urządzenia.

Zalecenia

Dla niezawodnej pracy używaj czystego, certyfikowanego włókna jednomodowego oraz kabli krosowych zgodnych ze standardami. Potwierdź kompatybilność z portem QSFP28 urządzenia host i obsługę firmware dla modułów CWDM4. Monitoruj parametry optyczne podczas wstępnego wdrażania i planuj okresowe przeglądy złączy i włókien, aby utrzymać jakość łącza.
