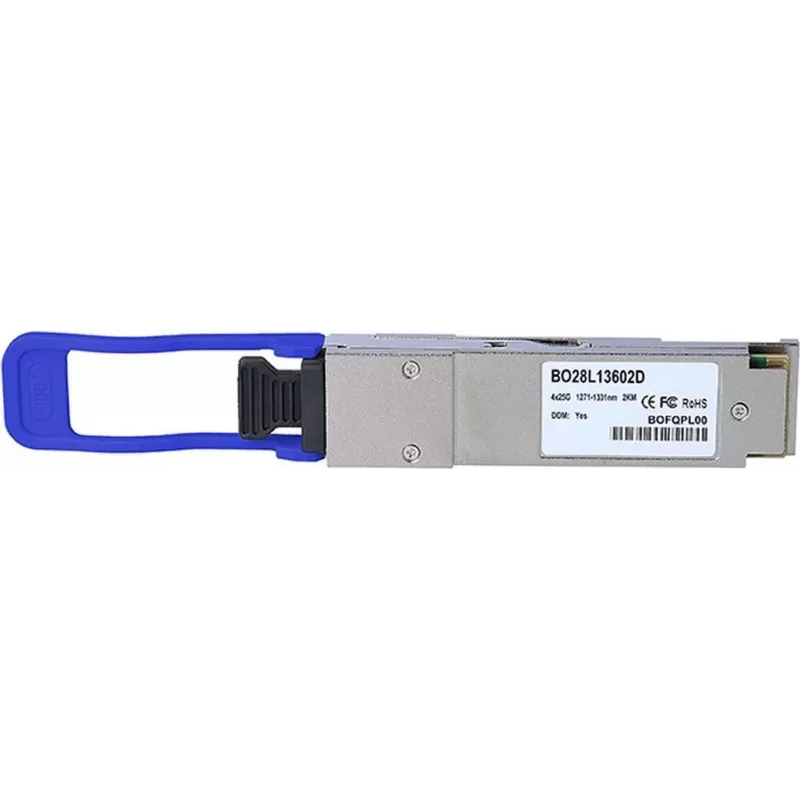

transceiver CBO QSFP28-100G-CWDM4 BO28L13602D 100G CWDM4 moduł światłowodowy

transceiver CBO QSFP28-100G-CWDM4 BO28L13602D to moduł światłowodowy 100G CWDM4 w obudowie QSFP28 przeznaczony do szybkich łączy danych. Moduł wykorzystuje cztery kanały CWDM, aby umożliwić łączność 100 Gigabit Ethernet przez duplexowy światłowód jednomodowy, oferując kompaktowy, hot-pluggable interfejs do połączeń w centrach danych, łącz uplink switchy oraz innych łączy sieciowych krótkiego i średniego zasięgu. Konstrukcja wspiera standardowe interfejsy elektryczne i optyczne QSFP28, co ułatwia integrację z kompatybilnymi switchami i routerami.

Zalety

Ten moduł QSFP28 CWDM4 zapewnia przepustowość 100G w małej, wymiennej na gorąco obudowie, co zmniejsza zapotrzebowanie na miejsce i moc na kanał w porównaniu z wieloma modułami o niższej przepustowości. Multipleksowanie długości fal CWDM4 pozwala na wykorzystanie światłowodu jednomodowego z ekonomicznym okablowaniem, zachowując izolację kanałów i stałą wydajność. Moduł nadaje się do prostej wymiany i rozbudowy, minimalizując przestoje podczas konserwacji lub zwiększania przepustowości.

Zastosowanie

• Łącza 100 Gigabit Ethernet w centrach danych
• Łącza uplink switch-switch i połączenia leaf-spine
• Agregacja serwerów i łączność top-of-rack
• Łącza światłowodowe jednomodowe krótkiego i średniego zasięgu wykorzystujące CWDM4

Kluczowe specyfikacje

• Obudowa: QSFP28
• Szybkość transmisji danych: 100 Gbit/s łącznie (4 tory × 25 Gbit/s)
• Standard optyczny: multipleksowanie długości fal CWDM4
• Typ światłowodu: światłowód jednomodowy
• Interfejs złącza: duplex LC (lub kompatybilny interfejs duplex dla CWDM4)
• Elektryczny interfejs hot-pluggable zgodny z portami QSFP28
• Typowy zasięg zastosowań: łącza krótkiego i średniego dystansu (połączenia w centrach danych i uplinki)

Sposób użycia

Zainstaluj moduł w kompatybilnym porcie QSFP28 switcha lub routera, gdy urządzenie host jest włączone, uważając, aby wyrównać i wsunąć moduł do końca, aż zaskoczy na swoje miejsce. Podłącz duplexowe kable światłowodu jednomodowego z odpowiednimi złączami LC, upewniając się, że orientacja nadawania/odbioru jest prawidłowa. Sprawdź stan łącza i diagnostykę za pomocą interfejsu zarządzania urządzenia host; monitoruj parametry optyczne i stan łącza, aby potwierdzić prawidłowe działanie. Aby wyjąć moduł, odblokuj zatrzask i wyciągnij moduł prosto, aby uniknąć uszkodzenia portu lub modułu.

Zalecenia

Używaj czystego, certyfikowanego światłowodu jednomodowego i dbaj o bezpyłową obsługę złączy. Przestrzegaj wytycznych producenta dotyczących temperatury pracy i zabezpieczeń ESD oraz potwierdź kompatybilność z oprogramowaniem sprzętowym switcha lub routera przed wdrożeniem, aby zapewnić pełną interoperacyjność i stabilną pracę 100G.
