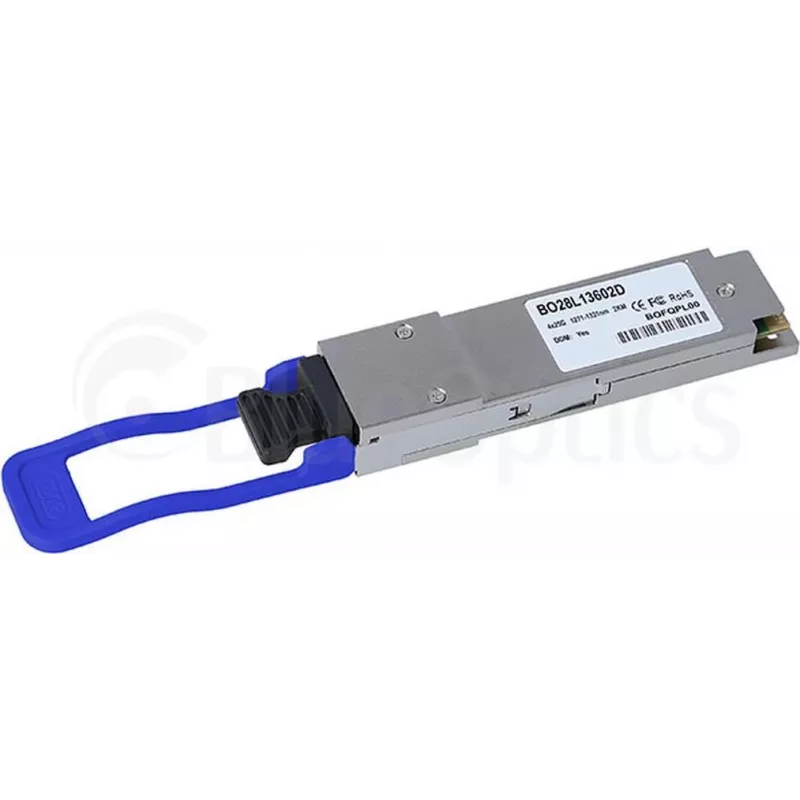

transceiver CBO QSFP28-100G-CWDM4 BO28L13602D Fiber Optic 100G

transceiver CBO QSFP28-100G-CWDM4 BO28L13602D Fiber Optic 100G to moduł optyczny QSFP28 przeznaczony do 100 Gigabit Ethernet i połączeń o wysokiej gęstości. Wykorzystuje multipleksację długości fali CWDM4 z czterema liniami 25G w kompaktowej obudowie QSFP28. Moduł jest przeznaczony do zastosowań w centrach danych i sieciach operatorskich, gdzie wymagane są hot-pluggable, oszczędne przestrzennie łącza światłowodowe 100G.

Zalety

Moduł zapewnia kompaktową obudowę QSFP28 obsługującą cztery niezależne kanały 25G agregowane do 100G, umożliwiając wysoką gęstość portów w przełącznikach i routerach. Multipleksacja długości fali CWDM4 redukuje liczbę włókien i upraszcza okablowanie dla łączy krótkiego i średniego zasięgu. Konstrukcja hot-pluggable umożliwia instalację i wymianę na działającym sprzęcie bez wyłączania systemów. transceiver jest kompatybilny ze standardowymi interfejsami 100G Ethernet i nadaje się do architektur rack-scale oraz spine-leaf.

Zastosowanie (zadania / przypadki użycia)

• Łącza 100G Ethernet między przełącznikami i routerami w centrach danych
• Połączenia w sieciach dostępowych i metropolitarnych operatorów wymagające kompaktowych modułów
• Porty agregacyjne o wysokiej gęstości w przełącznikach top-of-rack i leaf
• Aktualizacje z 40G do 100G, gdzie obsługiwana jest multipleksacja CWDM4

Kluczowe specyfikacje

• Format: QSFP28
• Szybkość transmisji danych: 100 Gigabit Ethernet (4 x 25 Gb/s na linię)
• Długości fali: zmultipleksowane linie CWDM4
• Typ interfejsu: światłowodowy
• Złącze: kompatybilne z MPO/MTP (wielowłóknowe złącze równoległe)
• Działanie: hot-pluggable
• Typowy zasięg: łącza światłowodowe krótkiego i średniego zasięgu (centra danych i sieci metro)

Sposób użycia

Włóż transceiver QSFP28 do kompatybilnego portu QSFP28 w przełączniku, routerze lub karcie optycznej, orientując stronę z kluczem zgodnie z portem hosta. Użyj światłowodowych kabli krosowych MPO/MTP zakończonych i zmapowanych dla sygnałów CWDM4; w przypadku podłączania do interfejsów dupleksowych zapewnij odpowiednie mapowanie wiązki MTP lub rozgałęźnika LC/MPO. Po włożeniu zweryfikuj stan łącza przez interfejs zarządzania urządzenia hosta i monitoruj diagnostykę optyczną, jeśli jest dostępna. Aby wyjąć, wyłącz dany port, jeśli zaleca to host, i delikatnie wysuń moduł za zatrzask zwalniający.

Zalecenia

Przed wdrożeniem upewnij się, że moduł jest kompatybilny z urządzeniem hosta i polityką optyczną sieci. Używaj odpowiedniego okablowania MPO/MTP z prawidłową polaryzacją i mapowaniem włókien dla CWDM4 oraz utrzymuj czyste powierzchnie czołowe złączy, aby zapobiec utracie sygnału. Przestrzegaj wytycznych producenta dotyczących temperatury i obsługi oraz eksploatuj moduł w określonych warunkach otoczenia, aby zapewnić niezawodne działanie 100G.
