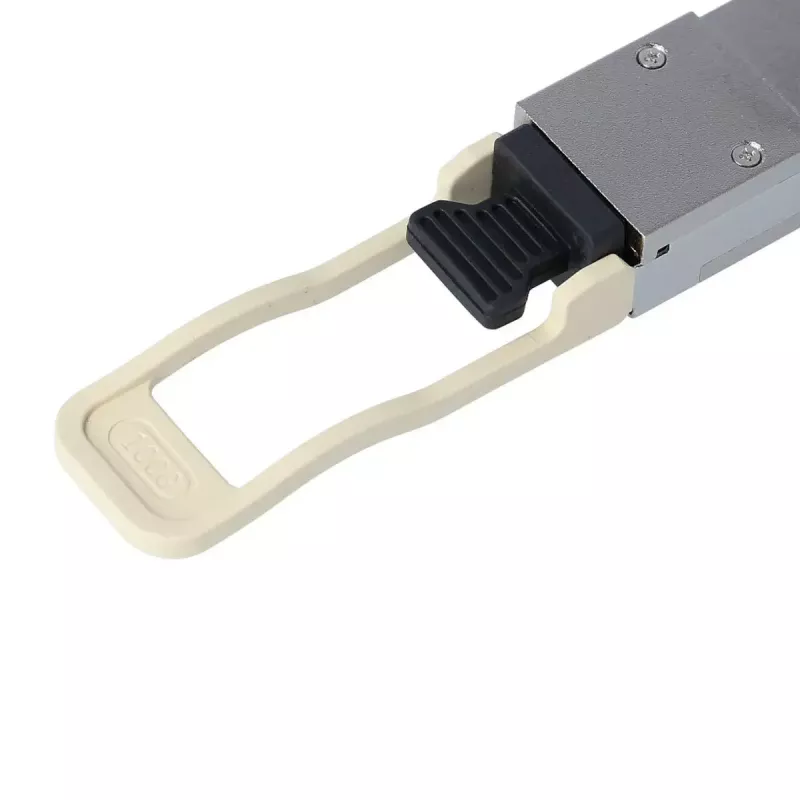

transceiver QSFP28 BlueOptics QSFP28-100G-SR4-BO Światłowodowy 100 m

BlueOptics QSFP28-100G-SR4-BO to moduł transceivera światłowodowego 100GBASE-SR4 z interfejsem QSFP28, zaprojektowany do łączy wielomodowych krótkiego zasięgu do 100 metrów. Zamknięty w aluminiowej obudowie i ważący około 40 g, moduł obsługuje łączność MPO/MTP i nadaje oraz odbiera na długości fali 850 nm, umożliwiając szybkie łącza 100 Gb/s w centrach danych i sprzęcie sieciowym akceptującym optykę QSFP28 SR4.

Zalety

Moduł jest zgodny ze standardem MSA dla formatu QSFP28 i złącz MPO/MTP, co zapewnia interoperacyjność z platformami głównych dostawców obsługujących optykę 100GBASE-SR4. Zbudowany z wysokiej jakości komponentów optycznych i zintegrowanych układów, zapewnia niezawodną transmisję danych, cyfrowe monitorowanie diagnostyczne (DDM/DOM) w celu uzyskania informacji w czasie rzeczywistym (takich jak napięcie zasilania, prąd polaryzacji lasera, moc nadawania, moc odbioru i temperatura) oraz aluminiową obudowę, która przyczynia się do wytrzymałości mechanicznej i odprowadzania ciepła. Jego kompaktowa, lekka konstrukcja ułatwia instalację w gęsto wypełnionych środowiskach przełączników i routerów.

Zastosowanie

• Łącza uplink 100 Gb/s i połączenia typu leaf-spine w centrach danych
• Platformy przełączające i routingowe o wysokiej wydajności, akceptujące moduły QSFP28-SR4
• Łącza wielomodowe krótkiego zasięgu do 100 metrów z wykorzystaniem okablowania MPO/MTP
• Fibre Channel over Ethernet i inne szybkie aplikacje sieci optycznych

Główne specyfikacje

• Format: QSFP28
• Szybkość transmisji danych: 100 Gb/s (100GBASE-SR4)
• Typ włókna: włókno wielomodowe (MMF)
• Długość fali: 850 nm (nadawanie i odbiór)
• Złącze: MPO/MTP
• Maksymalny zasięg: do 100 metrów (w zależności od typu włókna wielomodowego)
• Materiał obudowy: aluminium
• Waga: około 0,04 kg
• Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM)

Sposób użycia

Zainstaluj QSFP28-100G-SR4-BO w kompatybilnym porcie QSFP28 przełącznika, routera lub urządzenia pamięci masowej, gdy host jest wyłączony, lub postępując zgodnie z procedurą hot-swap dostawcy. Podłącz wielomodowy kabel krosowy MPO/MTP między modułem a odpowiednim portem MPO/MTP lub panelem krosowym. Sprawdź stan łącza za pomocą urządzenia hosta i, jeśli to możliwe, odczytaj informacje diagnostyczne za pośrednictwem interfejsu zarządzania sprzętem, aby potwierdzić wartości mocy optycznej, temperatury i zasilania. Upewnij się, że platforma hosta jawnie obsługuje optykę SR4 QSFP28 lub została zweryfikowana pod kątem transceiverów innych firm.

Zalecenia

Używaj włókna wielomodowego OM3/OM4 dla optymalnego zasięgu i wydajności w określonym zakresie 100 m oraz postępuj zgodnie z wytycznymi dostawcy dotyczącymi polaryzacji i okablowania MPO/MTP. Przed poleganiem na zdalnej diagnostyce potwierdź obsługę DDM/DOM na urządzeniu hosta. Aby uzyskać najlepsze rezultaty, przetestuj przykładowy moduł w docelowym sprzęcie, aby zweryfikować pełną interoperacyjność i wydajność łącza.
