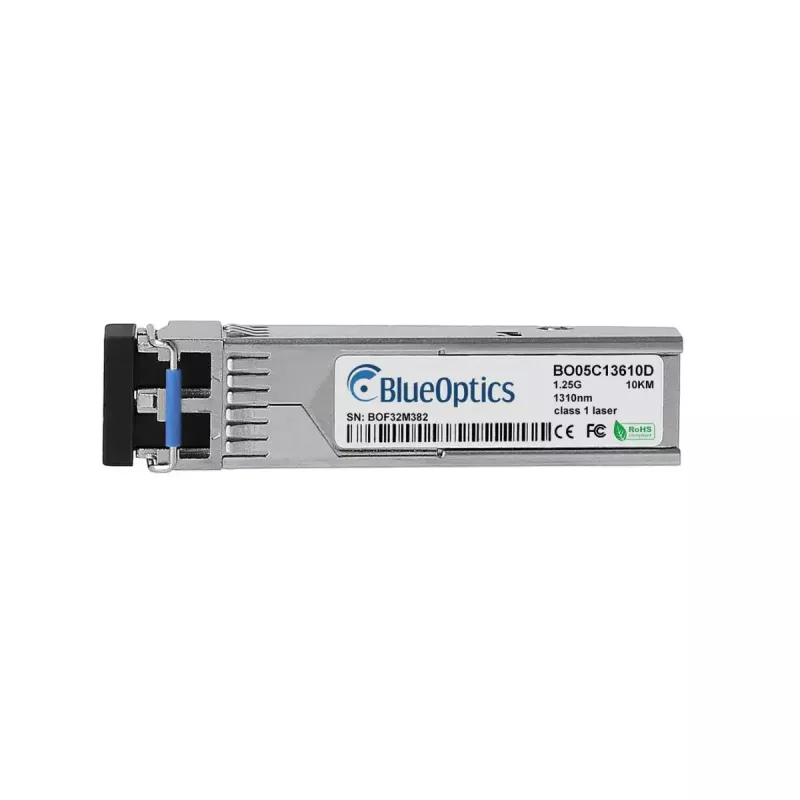

transceiver SFP BlueOptics SFP-503-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-503-BO to moduł światłowodowy typu Small Form-factor Pluggable (SFP) przeznaczony do sieci jednomodowych. Obsługuje maksymalną przepływność 1250 Mbit/s przy długości fali 1310 nm i wykorzystuje złącze duplex LC do dwukierunkowej transmisji optycznej. Moduł zamknięty jest w metalowej obudowie, zasilany napięciem 3,3 V i waży około 3 g, oferując kompaktowe rozwiązanie dla łączy klasy gigabitowej na włóknie jednomodowym.

Zalety

Ten moduł SFP jest zgodny z mechanicznymi i elektrycznymi standardami MSA SFP oraz współpracuje z systemami obsługującymi format Gigamon SFP-503 1000BASE-LX. Dzięki zastosowaniu komponentów optycznych i elektronicznych klasy przemysłowej transceiver zapewnia niezawodną transmisję jednomodową na duże odległości i niski pobór mocy przy 3,3 V. Metalowa obudowa gwarantuje wytrzymałość mechaniczną i ekranowanie EMI, a niewielka waga ułatwia obsługę podczas wymiany w trybie hot-swap oraz instalację w przełącznikach, routerach i innym kompatybilnym sprzęcie.

Zastosowanie

• Łącza dosyłowe na włóknie jednomodowym między urządzeniami sieciowymi
• Połączenia przełącznik-przełącznik lub przełącznik-router
• Łączność pamięci masowych i serwerów wymagająca optycznych łączy 1,25 Gbit/s
• Łącza dalekiego zasięgu do typowej odległości 10 km przy użyciu odpowiedniego włókna

Kluczowe specyfikacje

• Typ interfejsu: SFP
• Przepływność: do 1250 Mbit/s
• Długość fali: 1310 nm
• Złącze: LC duplex
• Typ włókna: włókno jednomodowe (SMF)
• Zasilanie: napięcie wejściowe 3,3 V
• Obudowa: metal
• Waga: ok. 0,003 kg

Sposób użycia

Zainstaluj BlueOptics SFP-503-BO, wkładając moduł do kompatybilnego gniazda SFP w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie jest zasilane zgodnie z wytycznymi producenta dotyczącymi hot-swap. Podłącz patchcord światłowodowy LC duplex zakończony włóknem jednomodowym do portów nadajnika i odbiornika, zachowując prawidłową polaryzację. Sprawdź stan łącza i wynegocjowaną prędkość na urządzeniu hosta; transceiver obsługuje działanie 1,25 Gbit/s i popularne protokoły, takie jak Ethernet i Fibre Channel, na odpowiednim sprzęcie. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz i monitoruj dostępne parametry, takie jak moc optyczna i temperatura, za pośrednictwem interfejsu zarządzania urządzeniem.

Zalecenia

Dla zapewnienia niezawodnej wydajności należy łączyć SFP-503-BO z patchcordami jednomodowymi LC duplex i stosować odpowiednie panele krosowe lub adaptery. Sprawdź kompatybilność hosta z modułami w formacie Gigamon SFP-503, jeśli platforma wymusza weryfikację dostawcy. W przypadku korzystania z funkcji DDM/DOM upewnij się, że host obsługuje standard SFF-8472, aby uzyskać dostęp do danych diagnostycznych na żywo na potrzeby proaktywnej konserwacji łącza.
