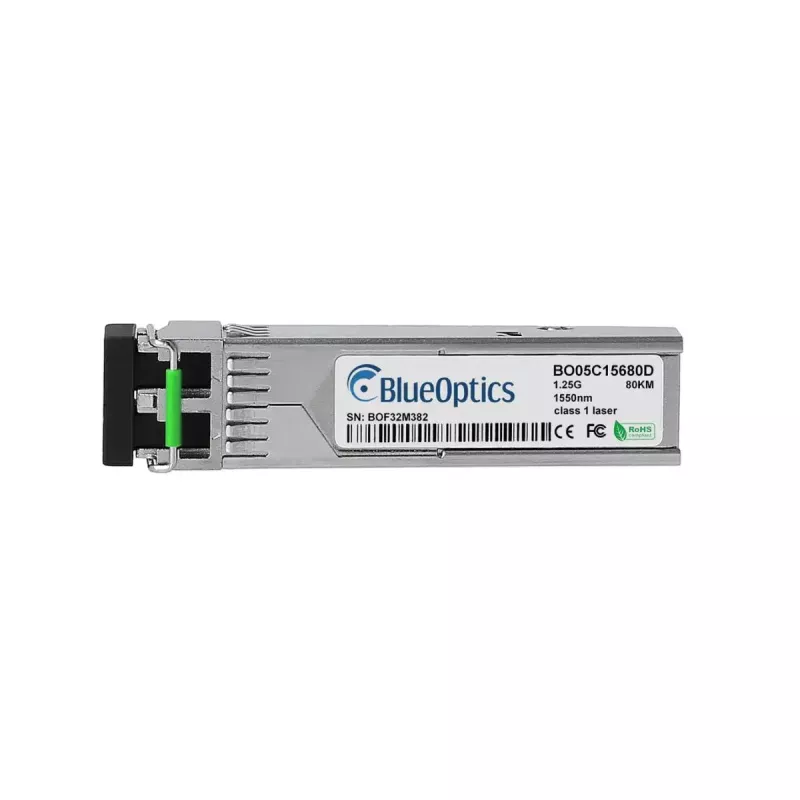

transceiver SFP BlueOptics SFP-7-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-7-BO 1250 Mbit/s 1550 nm to jednomodowy światłowodowy transceiver SFP zaprojektowany do zastosowań 1000BASE-ZX. Umieszczony w metalowej obudowie i ważący około 3 g moduł obsługuje szybkość transmisji danych do 1250 Mbit/s przy długości fali transmisji 1550 nm i wykorzystuje złącze optyczne LC duplex zgodne ze standardami MSA. Zasilany napięciem 3,3 V jest przeznaczony do użytku w urządzeniach sieciowych akceptujących transceivery w formacie RAD SFP-7.

Zalety

Moduł zapewnia kompatybilność z głównymi platformami sprzętowymi RAD i obsługuje jednoczesną transmisję i odbiór przez światłowód jednomodowy. Zbudowany zgodnie ze specyfikacjami MSA, wykorzystuje wysokiej jakości komponenty optyczne i elektroniczne dla wydłużonej żywotności i stabilnej pracy. Zintegrowana diagnostyka cyfrowa (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym parametrów takich jak napięcie zasilania, prąd polaryzacji lasera, wyjściowa moc nadajnika, wejściowa moc odbiornika i temperatura, gdy jest wspierana przez sprzęt hosta.

Zastosowanie

• Łącza Ethernet dalekiego zasięgu do 80 km z użyciem światłowodu jednomodowego
• Połączenia przełączników, routerów i systemów pamięci masowej obsługujących RAD SFP-7 lub 1000BASE-ZX
• Środowiska Fibre Channel over Ethernet i SDH/SONET wymagające optyki 1,25 Gbit/s

Kluczowe specyfikacje

• Format: SFP (small form-factor pluggable)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Długość fali (TX/RX): 1550 nm

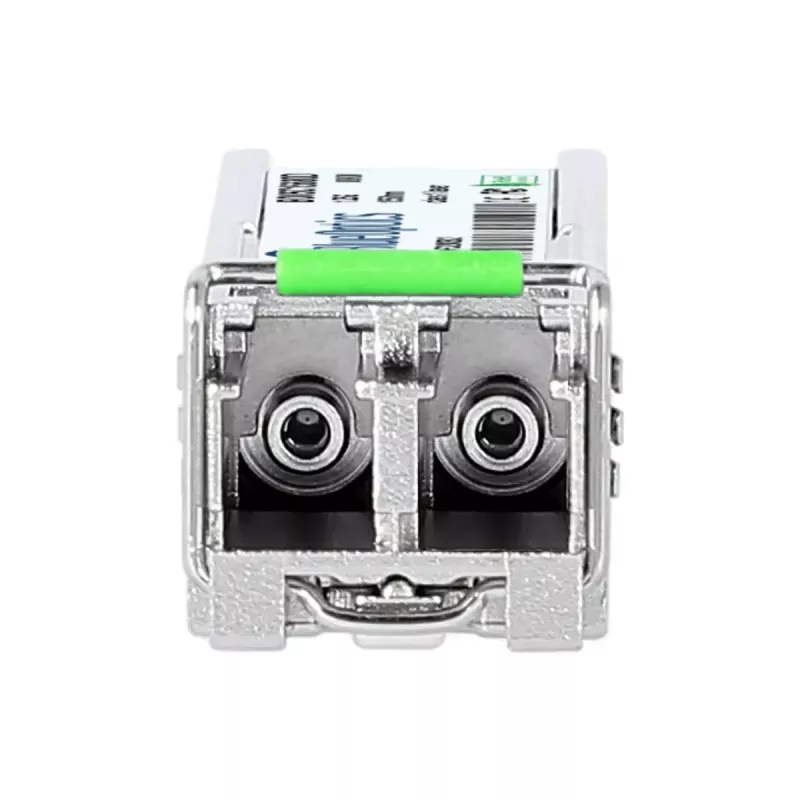

• Typ złącza: LC duplex
• Typ światłowodu: światłowód jednomodowy (SMF)
• Napięcie zasilania: 3,3 V
• Obudowa: metalowa; kolor produktu: srebrny
• Waga: około 0,003 kg
• Monitorowanie diagnostyki cyfrowej (DDM/DOM): obsługiwane, jeśli host implementuje MSA SFF-8472

Jak używać

Włóż BlueOptics SFP-7-BO do odpowiedniego slotu SFP w kompatybilnym sprzęcie sieciowym, gdy urządzenie jest wyłączone, lub zgodnie z procedurą hot-swap dostawcy. Podłącz kable krosowe LC duplex jednomodowe do transceivera, upewniając się o prawidłowej orientacji TX/RX. Sprawdź stan łącza i, jeśli dostępne, odczytaj rejestry DDM/DOM przez hosta, aby odczytać parametry diagnostyczne w czasie rzeczywistym. Upewnij się, że firmware lub sprzęt hosta rozpoznaje moduły kompatybilne z RAD SFP-7 dla pełnej funkcjonalności.

Zalecenia

Dla optymalnej wydajności używaj światłowodu jednomodowego z odpowiednim tłumieniem i złączami, utrzymuj złącza optyczne w czystości oraz stosuj kompatybilne, wysokiej jakości kable krosowe i adaptery BlueOptics lub równoważne. Upewnij się, że urządzenie hosta obsługuje 1000BASE-ZX i DDM/DOM, jeśli wymagane jest monitorowanie diagnostyczne. Przestrzegaj standardowych środków ostrożności ESD podczas obchodzenia się z modułem.
